5.2.2
Beschreibung der Tasten der Bedientafel
Schweißverfahren Taste für die Einstellung des gewünschten Verfahrens
Mode button for selecting operating mode (only for TIG)
PULS Taste (only for TIG)
JOB Taste - Mit dieser Taste werden bis zu 10 verschiedene Einstellungen (JOBs) geladen und
Job
gespeichert.
• LADEN eines JOBS: ein kurzer Druck auf die JOB-Taste, drehen des Knopfes um die JOB-
Nummer zu wählen, ein kurzer Druck auf den Drehknopf und die Einstellungen werden geladen.
• SPEICHERN eines JOBs: die JOB-Taste so lange gedrückt halten, bis die JOB Nummer blinkt.
Dann durch Drehen des Knopfes die JOBNummer wählen, ein kurzer Druck auf den Drehknopf
und die Einstellungen werden gespeichert.
• Die aktuelle JOB Nummer wird angezeigt, wenn die JOB Taste kurz gedrückt wird. Wenn „J - -„
angezeigt wird, ist kein aktueller Job geladen. Jetzt kann mit dem Drehknopf eine JOB-Nummer
eingestellt und geladen werden.
• Abbruch aller JOB Funktionen ist ein kurzer Druck auf die JOB-Taste. Erfolgt eine längere Zeit
(5s) keine Bedienung am Drehknopf schaltet die Anzeige in den Normalmodus abhängig von der
eingestellten Betriebsart zurück.
5.2.3
Bedienung mit dem Drehknopf
Der Drehkopf hat zwei Funktionen, drehen und drücken.
1. Drehen (links/rechts): zum Einstellen von Werten oder wählen einer Funktion
2. kurz Drücken: die LED der gewählten Funktion blinkt. Der Funktionswert kann durch drehen des
Knopfes geändert werden. Erneutes kurzes Drücken speichert den gewählten Wert ab und verlässt den
Einstellmodus.
5.2.4
Parameter für den TIG/WIG Betrieb
5.2.4.1
Gasvorströmzeit
Einstellbar im Bereich von 0,0 – 1,2s in Schritten von 0,1s.
5.2.4.2
I
START
Einstellbar im Bereich von 1 – 150 % (abhängig von der gewählten Kurvenform) in Schritten von 1%.
Dieser Strom wird nach einer erfolgreichen Zündung eingestellt.
Dieser Strom ist der Start für den Stromanstieg im 2-Takt Modus und der Wert für den Takt-1 im 4-Takt Modus.

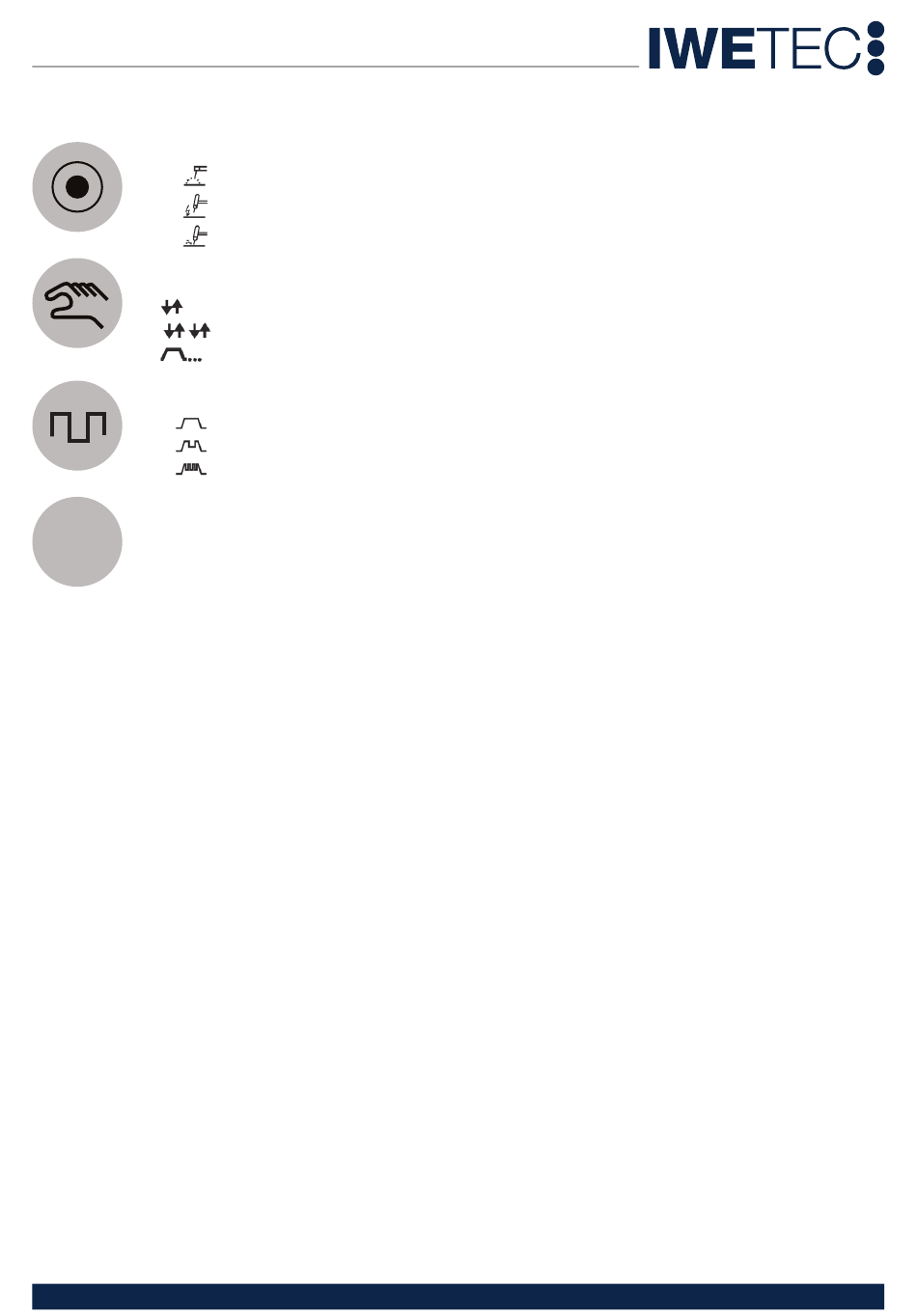

- MMA
- TIG mit HF Zündung
- TIG lift-arc Zündung
- Zweitakt Modus
- Viertakt Modus
- Punktschweiß Modus
- Standard ohne Puls
- PULSE Funktion (Pulsdauer 0.1 – 10sec)
- HF – PULS ( Frequenz der Pulse 50Hz – 2kHz) (option)
