BESCHREIBUNG UND PRODUKTSPEZIFIKATION

3.1.

EINLEITUNG

Die Schweißstromversorgung liefert abhängig von der gewählten Betriebsart
- konstanten Strom bei MMA- und TIG/WIG- Modus
- konstante Spannung bei MIG/MAG-Modus
und sind mit INVERTER Technik konstruiert, mit Hochleistungs- und Hochzuverlässigkeitsteilen ausgestattet und
können für Stabelektroden sowie für WIG Schweißen und MIG/MAG genutzt werden.
3.2.

SYSTEMBESCHREIBUNG

Die Stromversorgung ist zusammen mit der Steuerlogik auf separaten, untereinander auswechselbaren Hyb-
ridbaugruppen auf einer einzigen Haupttafel angebaut. Hierdurch erhält das System einen sehr hohen Grad an
Zuverlässigkeit und vereinfacht Wartung und Kundendienst.
Die Leistungselektronik beinhaltet einen INVERTER welcher mit einer Frequenz höher als 50 kHz und mit einer
sehr niedrigen Resonanzzeit arbeitet, was in einem extrem gleichmäßigen Schweißen resultiert, mit einfachem
Starten, homogener Tröpfchengröße, besserer Durchdringung und glattem Perlvorkommen.
3.3

PRODUKTBESCHREIBUNG, TECHNISCHE DATEN

Werner-von-Siemens-Str. 16 l D-36041 Fulda
Tel. 0661 9764-0 l Fax 0661 9764-150
E-Mail: info@iwetec.com l www.iwetec.com

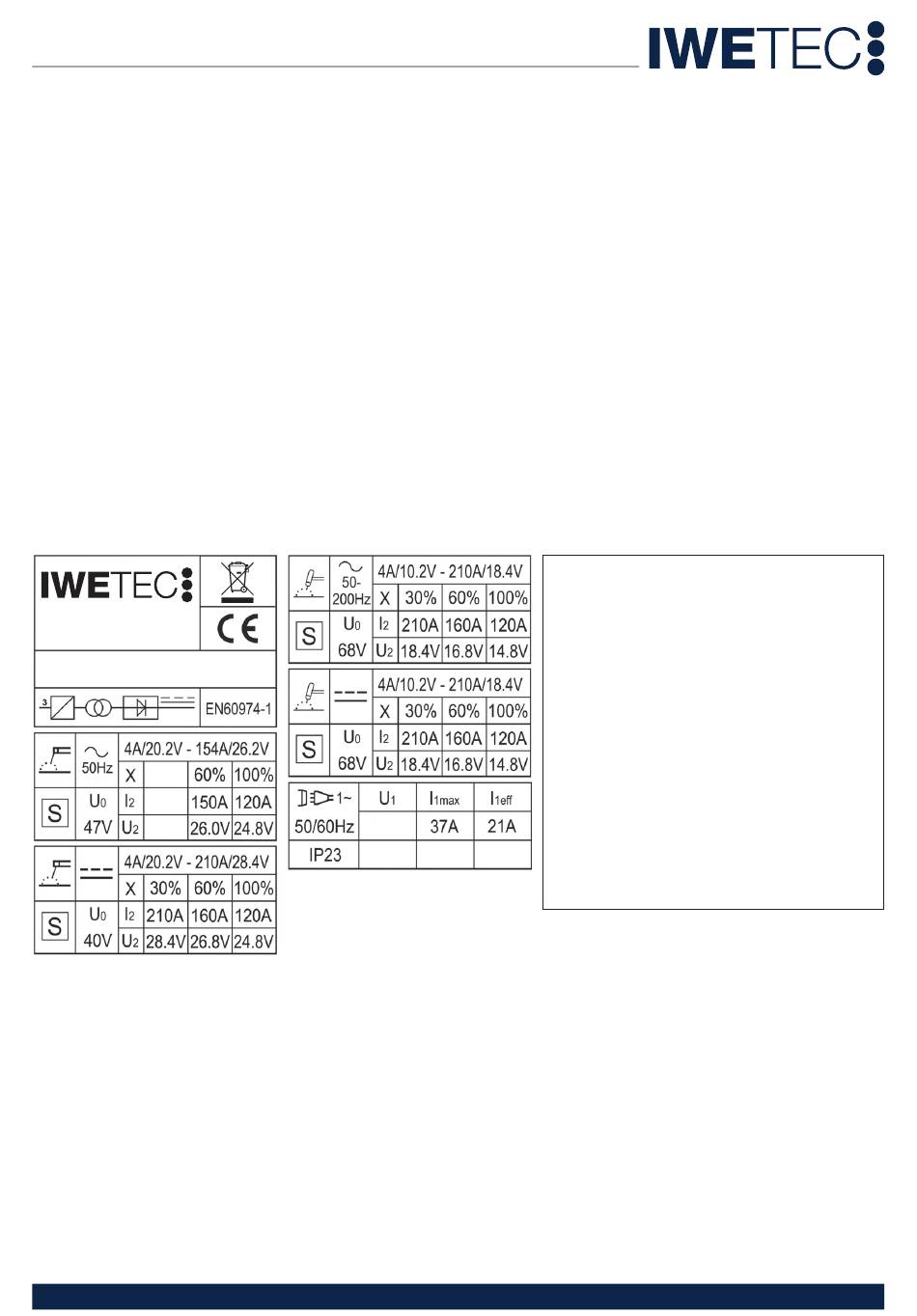

I-MAX WIG 210G AC/DC EVO-PRO
3.4. TECHNISCHE ZEICHENERKLÄRUNG
• IEC 974 Die Spannungsversorgung ist hergestellt gemäß diesen internationalen Normen
• EN 60974
• S/N/.... Serien-Nr., ist bei allen Rückfragen anzugeben
• SMAW Statistischer Einphasenfrequenzumrichter Tropfeigenschaft geeignet für das Schweißen mit ummantel-
ter Elektrode
• WIG geeignet für das WIG - Schweißen
• U° sekundäre Zündspannung
• X Einschaltdauer-Prozentsatz. Die Einschaltdauer zeigt den Prozentsatz von 10 Min., in welchem die Stromver-
sorgung bei einem gegebenen Strom ohne Überhitzung arbeitet.
• I2 Schweißstrom
+10 % /
-20 %
Bedienungsanleitung I-MAX WIG 210G AC/DC EVO-PRO - 7 / 28
Energieeffizienz: 73 %
Leistungsfaktor (cos phi): 0,72@210 A / 30 V
Leistungsaufnahme im MMA
im Leerlauf: 30 W
Temperaturklasse: H(180°C)
Temperaturbereich:
Betrieb: -10 / +40° C
Lager: -40 / +80°C
Maße (LxBxH): 385 x 173 x 315 mm
Gewicht: 14,8 kg
Durchschnittlicher
Schutzgasverbrauch WIG
Gasdüsen-Größe 4
Verbrauch 6 l/min
Gasdüsen-Größe 7
Verbrauch 12 l/min 12 l/min 15 l/min
WIG
13 W
5 6
8 l/min 10 l/min
8 10
