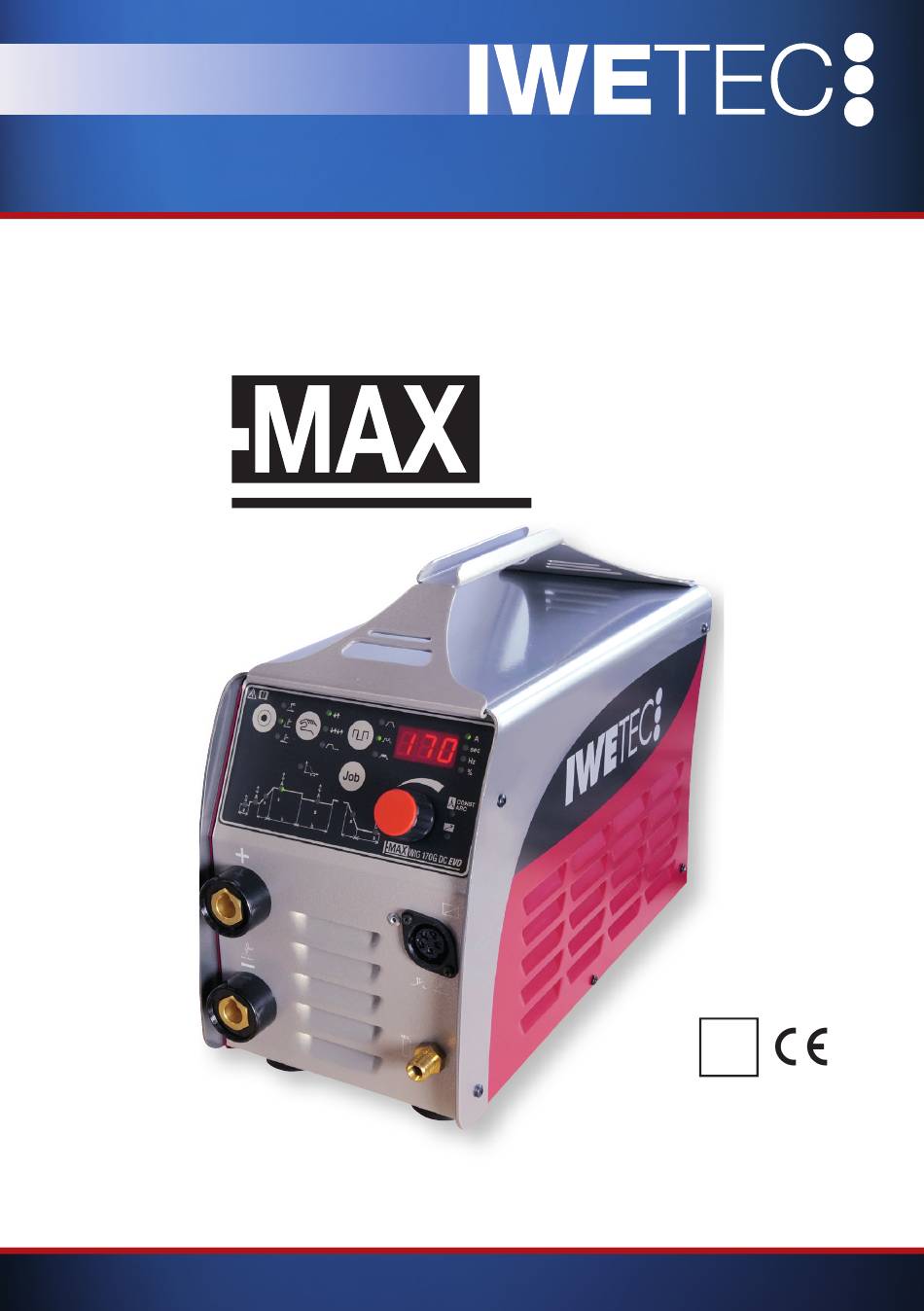

- Seite 1 Be d ie n u n g s an le i t un g WIG 170G DC EVO Art.-Nr. 405 041 Technische Änderungen vorbehalten. Für Druckfehler keine Haftung. Text und Illustrationen urheberrechtlich geschützt. Bedienungsanleitung I-MAX WIG 170G DC EVO - 1 / 28...
-
Seite 2: Inhaltsverzeichnis
INSTALLATION 4.1. AUSPACKEN UND AUFSTELLEN 4.2. INSTALLATION 4.2.1 Netzanschluss 4.2.2 Allgemeine Anmerkungen 4.3. ANSCHLUSS DER SCHUTZGASFLASCHE 4.4. ANSCHLUSS DER SCHWEISSKABEL 4.4.1 Anschluss für MMA Schweißen 4.4.2 Anschluss für TIG/WIG Schweißen Bedienungsanleitung I-MAX WIG 170G DC EVO - 2 / 28... - Seite 3 5.3.1 Hot start 5.3.2 Leerlaufspannung 5.4. TIG/WIG SCHWEISSMODUS 5.4.1 Funktionen der Stromquelle 5.4.2 Betrieb mit zwei Brennertasten 5.4.3 Elektroden 5.4.4 Schutzgas 5.4.5 Anwendungen 5.4.6 Aktivieren der Fernbedienung BEDIENELEMENTE BESEITIGUNG VON STÖRUNGEN ENTSORGUNG Bedienungsanleitung I-MAX WIG 170G DC EVO - 3 / 28...
-
Seite 4: Wichtig
Die Schweißkabel sollten so kurz wie möglich gehalten werden. Der Benutzer ist für den korrekten und normgerechten Anschluss an das Energienetz verantwortlich! Das Gerät ist vor dem Zugriff durch Kinder zu schützen. Bedienungsanleitung I-MAX WIG 170G DC EVO - 4 / 28... -
Seite 5: Sicherheit
Beryllium enthalten, Schweißoperationen durchgeführt werden, können schädliche Konzentrationen von giftigen Rauchgasen entstehen. Angemessene Absaugventilatoren müssen vorhanden sein oder der Benutzer muss eine Spezialausrüstung tragen, die Frischluftzufuhr wie bei einem Atmungsgerät oder einem mit Luft versorgtem Helm Bedienungsanleitung I-MAX WIG 170G DC EVO - 5 / 28... -
Seite 6: Strahlung
Nähe von Lichtbogen-, Schneid-, Ausbrenn- oder Punktschweißanlagen begeben, um sicherzustellen, dass die magnetischen Felder in Verbindung mit den hohen elektrischen Strömen ihre Geräte nicht beeinflussen. Bedienungsanleitung I-MAX WIG 170G DC EVO - 6 / 28... -
Seite 7: Beschreibung Und Produktspezifikation
• X Einschaltdauer-Prozentsatz. Die Einschaltdauer zeigt den Prozentsatz von 10 Min., in welchem die Stromver- sorgung bei einem gegebenen Strom ohne Überhitzung arbeitet. • I2 Schweißstrom • U2 Sekundärspannung mit Schweißstrom I2 • U1 Nenn-Netzspannung Bedienungsanleitung I-MAX WIG 170G DC EVO - 7 / 28... -
Seite 8: Schutzeinrichtungen
Lufteinlassschlitze nicht versperrt werden. 4.2. INSTALLATION Das Gerät muss durch erfahrenes Personal installiert werden. Alle Verbindungen müssen den geltenden Regeln entsprechen, in völliger Übereinstimmung mit den Sicherheitsvorschriften (CENELEC HD 427). Bedienungsanleitung I-MAX WIG 170G DC EVO - 8 / 28... -
Seite 9: Netzanschluss
4.4. Anschluss der Schweißkabel Es ist wichtig das Werkstück und den Schweißplatz mit der Masseklemme sehr gut zu verbinden. Der Kontakt- übergang muss metallisch sauber und frei von Farbe und Rost sein. Bedienungsanleitung I-MAX WIG 170G DC EVO - 9 / 28... -
Seite 10: Anschluss Für Mma Schweißen
Für den Anschluss der Starttaster muss ein fünfpoliger AMPHENOL Stecker (T3012002) verwendet werden. Steckerbeschreibung 1. Minus für Taster und Potentiometer 2. Haupt Taster….T1 3. Fernbedienung Eingang 4. Hilfstaster..…T2 5. 5V *Potentiometer: linear 1kOhm-10kOhm Bedienungsanleitung I-MAX WIG 170G DC EVO - 10 / 28... -
Seite 11: Pflege Und Wartung
- An beiden Händen zu tragende isolierende Handschuhe schützen vor elektrischen Schlägen Leerlaufspannung des Schweißstromkreises), vor schädlichen Strahlungen (Wärme- und UV - Strahlen) sowie vor glühenden Me- tall – und Schlackespritzern. UV-Strahlung hat auf ungeschützte Körperstellen sonnenbrandähnliche Wirkungen zur Folge. Bedienungsanleitung I-MAX WIG 170G DC EVO - 11 / 28... -
Seite 12: Beseitigung Von Brandgefahren
Schutz vor elektrischen Unfällen Das Gerät ist grundsätzlich nur mit Schutzkontakt anzuschließen. Es dürfen nur Anschlüsse einschließlich Steck- dosen und Verlängerungsleitungen mit Schutzkontakt verwendet werden, die von einem autorisierten Elektrofach- mann installiert wurden. Bedienungsanleitung I-MAX WIG 170G DC EVO - 12 / 28... -
Seite 13: Schweißen Im Bereich Erhöhter Elektrischer Gefährdung
Stoffe zur Isolierung des Körpers gegen Fußboden, Wände, leitfähige Apparateteile und dgl. zu benutzen. - Besondere Vorsicht ist beim Schweißen im Freien notwendig. Bei Regen darf nicht geschweißt werden. Bedienungsanleitung I-MAX WIG 170G DC EVO - 13 / 28... -
Seite 14: Besondere Gefährdung Durch Schweißarbeiten
CONST ARC Einstellung ARC FORCE Einstellung Gasvor- - für TIG Mode Gasnach- Fern- Stromabfall START strömzeit - für MMA strömzeit bedienung - für TIG Mode Stromanstieg I - für MMA Mode Bedienungsanleitung I-MAX WIG 170G DC EVO - 14 / 28... -
Seite 15: Beschreibung Der Tasten Der Bedientafel
Einstellbar im Bereich von 1 – 150 % (abhängig von der gewählten Kurvenform) in Schritten von 1%. Dieser Strom wird nach einer erfolgreichen Zündung eingestellt. Dieser Strom ist der Start für den Stromanstieg im 2-Takt Modus und der Wert für den Takt-1 im 4-Takt Modus. Bedienungsanleitung I-MAX WIG 170G DC EVO - 15 / 28... -
Seite 16: Parameter Für Mma Schweißmodus
Benutzen Sie Elektrodenhalteklammern ohne hervorstehende Halterungsschrauben, die den heutigen Sicherheits- standards entsprechen. Stellen Sie sicher, dass der Hauptschalter auf Position „O“ gestellt ist bzw. dass das Hauptversorgungskabel nicht in die Steckdose eingesteckt ist. Verbinden Sie die Schweißkabel, ihrer Polarität Bedienungsanleitung I-MAX WIG 170G DC EVO - 16 / 28... -
Seite 17: Hot Start
Da die Elektrode beim Schweißen nicht verbraucht wird, braucht der Schweißer die Hitzeeintrag in das Material nicht zu korrigieren. Wenn ein Füllmetall erforderlich ist, muss das dem Schmelzbad separat zugeführt werden. Bedienungsanleitung I-MAX WIG 170G DC EVO - 17 / 28... -
Seite 18: Funktionen Der Stromquelle
Schweißer damit rechnen, dass diese Störungen speziell in elektronischen Geräten hervorrufen kann. Die Ausstrahlungen können durch die Luft oder über Stromkabel erfolgen. Es muss daher besondere Vorsicht bei Steuerungssystemen und Messgeräten im Schweißbereich genommen werden. Bedienungsanleitung I-MAX WIG 170G DC EVO - 18 / 28... -
Seite 19: Const Arc (Nur Bei Wig Dc Schweissen)
Zwei Brennertasten 2-Takt Betrieb Im 2-Taktbetrieb haben die Tasten T und T 2 die gleiche Funktion mit der Ausnahme, dass T mit dem Strom I arbeitet und T mit dem Strom I Bedienungsanleitung I-MAX WIG 170G DC EVO - 19 / 28... -
Seite 20: Zwei Brennertasten 4-Takt Betrieb
Durch langes Drücken auf den Knopf wird die LED blinken und es kann der Betrieb der Fernbedienung eingestellt werden. Das Display zeigt beim drehen des Knopfes: „OFF“ – Fernbedienung ist ausgeschaltet Bedienungsanleitung I-MAX WIG 170G DC EVO - 20 / 28... -
Seite 21: Bedienelemente

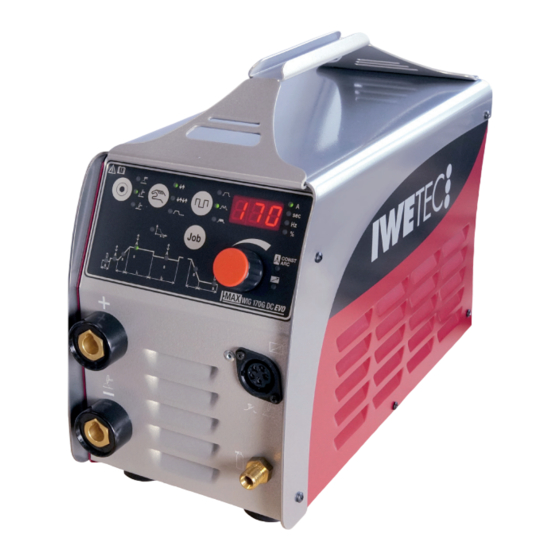

BEDIENELEMENTE Vorderseite Rückseite Beschreibung Bemerkung 1. MINUS Schweißanschluss 2. PLUS Schweißanschluss 3. GAS Ausgang für TIG/WIG Anschluss 4. TRIGGER + Fernbedienung Konnektor 5. Bedientafel 6. Netzschalter 7. Sicherung 8. GAS-Eingang Bedienungsanleitung I-MAX WIG 170G DC EVO - 21 / 28... -
Seite 22: Beseitigung Von Störungen
Brenneranschluss und Verbindungsschlauch Schließen behindert entfernen, wechselseitig am Brenneranschluss und am Verbindungsschlauch Pressluft durchblasen dabei Brennerschalter häufig betätigen Alle Arbeiten am elektrischen Teil dürfen nur von einem autorisierten Fachmann ausgeführt werden. Bedienungsanleitung I-MAX WIG 170G DC EVO - 22 / 28... -
Seite 23: Entsorgung
Die Maschine darf nicht mit dem normalen Hausmüll entsorgt werden! Die Eu- ropäische Gesetzgebung 2002/96/EC über die Vernichtung von elektrischen und elektronischen Geräten sagt: Die Geräte müssen umweltverträglich und nach Wertstoffen getrennt ent- sorgt werden. Bedienungsanleitung I-MAX WIG 170G DC EVO - 23 / 28... -
Seite 24: Eg-Konformitätserklärung
EN 60974-10:2014 Lichtbogenschweißeinrichtungen – Teil 10: Elektromagnetische Verträglichkeit (EMV) Anforderungen Eingriffe und Änderungen ohne Genehmigung vom Hersteller machen die vorliegende Erklärung ungültig. Fulda, 2. März 2021 Unterschrift (Zeichnungsberechtigter) Ort und Datum Bedienungsanleitung I-MAX WIG 170G DC EVO - 24 / 28... - Seite 25 Bedienungsanleitung I-MAX WIG 170G DC EVO - 25 / 28...
- Seite 26 Bedienungsanleitung I-MAX WIG 170G DC EVO - 26 / 28...
- Seite 27 Bedienungsanleitung I-MAX WIG 170G DC EVO - 27 / 28...
- Seite 28 Werner-von-Siemens-Str. 16 l 36041 Fulda Tel. 0661 9764-0 l Fax 0661 9764-150 E-Mail: info@iwetec.com l www.iwetec.com Anfragen aus Österreich: Tel. 0810 001266 l Fax 0810 001288 Anfragen aus den Niederlanden: Tel. +31 316 52 92 96 l Fax +31 316 52 66 04...
