Einbau des neuen Batteriemoduls

Die oben beschriebenen Handgriffe in umgekehrter Reihenfolge ausführen.
Zur Gewährleistung der Sicherheit und des Betriebsverhaltens dürfen nur Austauschmodule verwendet werden,
die mit den eingebauten Batterien baugleich sind.
Es ist sicherzustellen, dass der Batteriestecker vollständig in die zugehörige Buchse des Steckverbinders
eingesteckt ist.

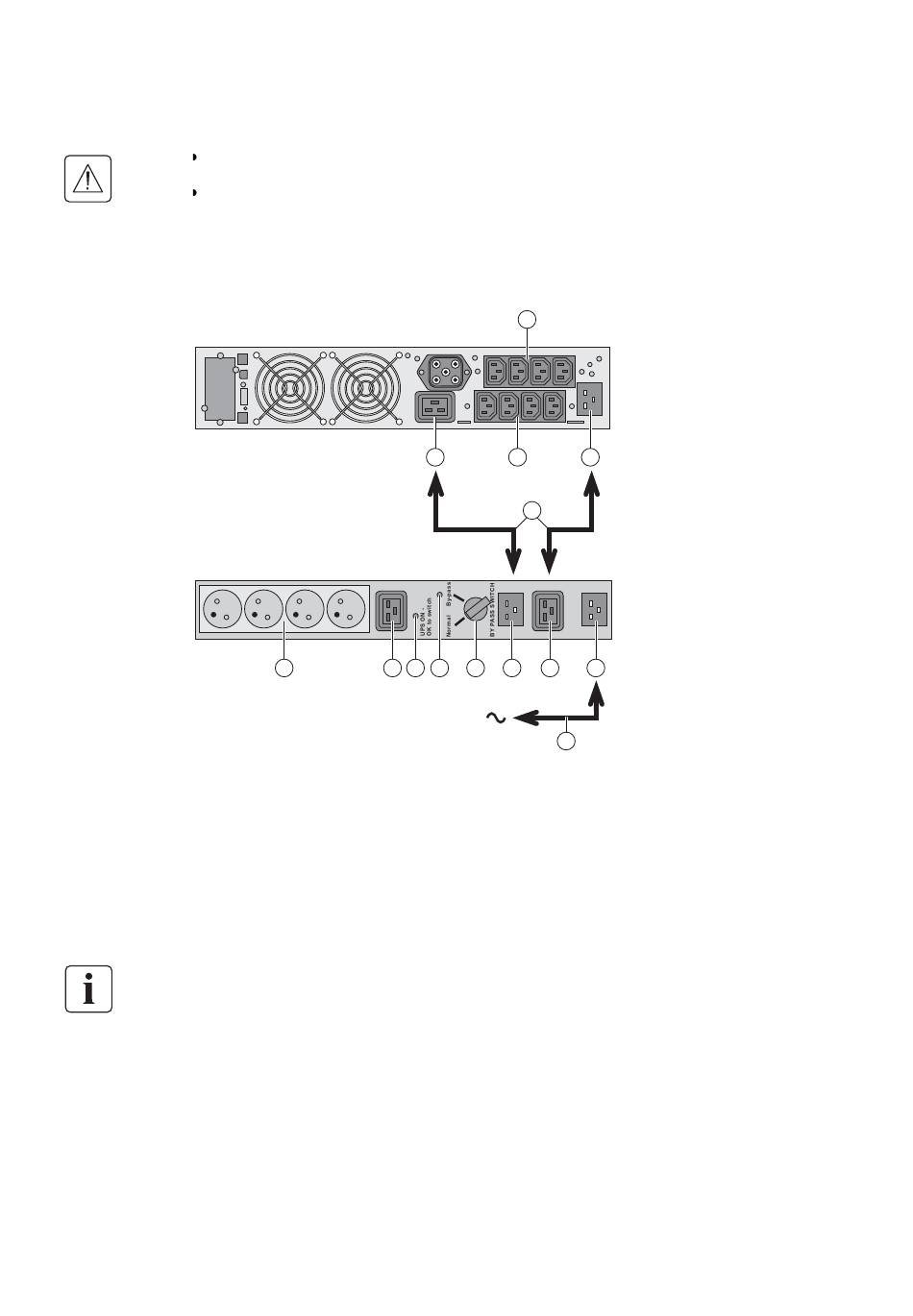

5.3 Wartung und Service bei USV-Anlagen mit HotSwap-MBP-Modul

HotSwap MBP

5.4 Trainingscenter

Um Ihnen eine optimale Betriebsführung Ihrer Anlage sowie eine kompetente Fehleranalyse und -behebung zu
ermöglichen, bietet EATON umfangreiche Kundenschulungen in englischer und französischer Sprache an.
For further information, please visit our website: www.eaton.com
7
49 50 51 52
5. Wartung und Service
8
9 10
44
53 54 55 56
31
Das HotSwap-MBP-Modul ermöglicht die
Wartung und ggf. den Austausch der USV,
ohne die Spannungsversorgung der
angeschlossenen Verbraucher
unterbrechen zu müssen (HotSwap-
Funktion).
Wartung:
1 - Drehschalter (53) in die Stellung "By-
pass" bringen. Die rote LED des HotSwap-
MBP-Moduls leuchtet auf und zeigt an,
dass die angeschlossenen Verbraucher
direkt aus dem Netz versorgt werden.
2 - USV durch Betätigung der EIN/AUS-
Taste (24) an der Frontseite des Gerätes
ausschalten. Die LED (51) "UPS ON - OK to
switch" erlischt; anschließend kann die
USV abgeklemmt und ausgetauscht
werden.
Rückkehr in Normalbetrieb:
1 - Korrekten Anschluss der USV an das
HotSwap-MBP-Modul überprüfen.
2 - USV durch Betätigung der EIN/AUS-
Taste (24) an der Frontseite des Gerätes
einschalten. Die LED (51) "UPS ON - OK to
switch" am HotSwap-MBP--Modul
leuchtet auf (andernfalls liegt ein
Anschlussfehler zwischen USV und
HotSwap-MBP--Modul vor).
3 - Drehschalter (53) in die Stellung
"Normal" bringen; die rote LED am
HotSwap-MBP-Modul erlischt.
34008236DE/AC - Page 19
