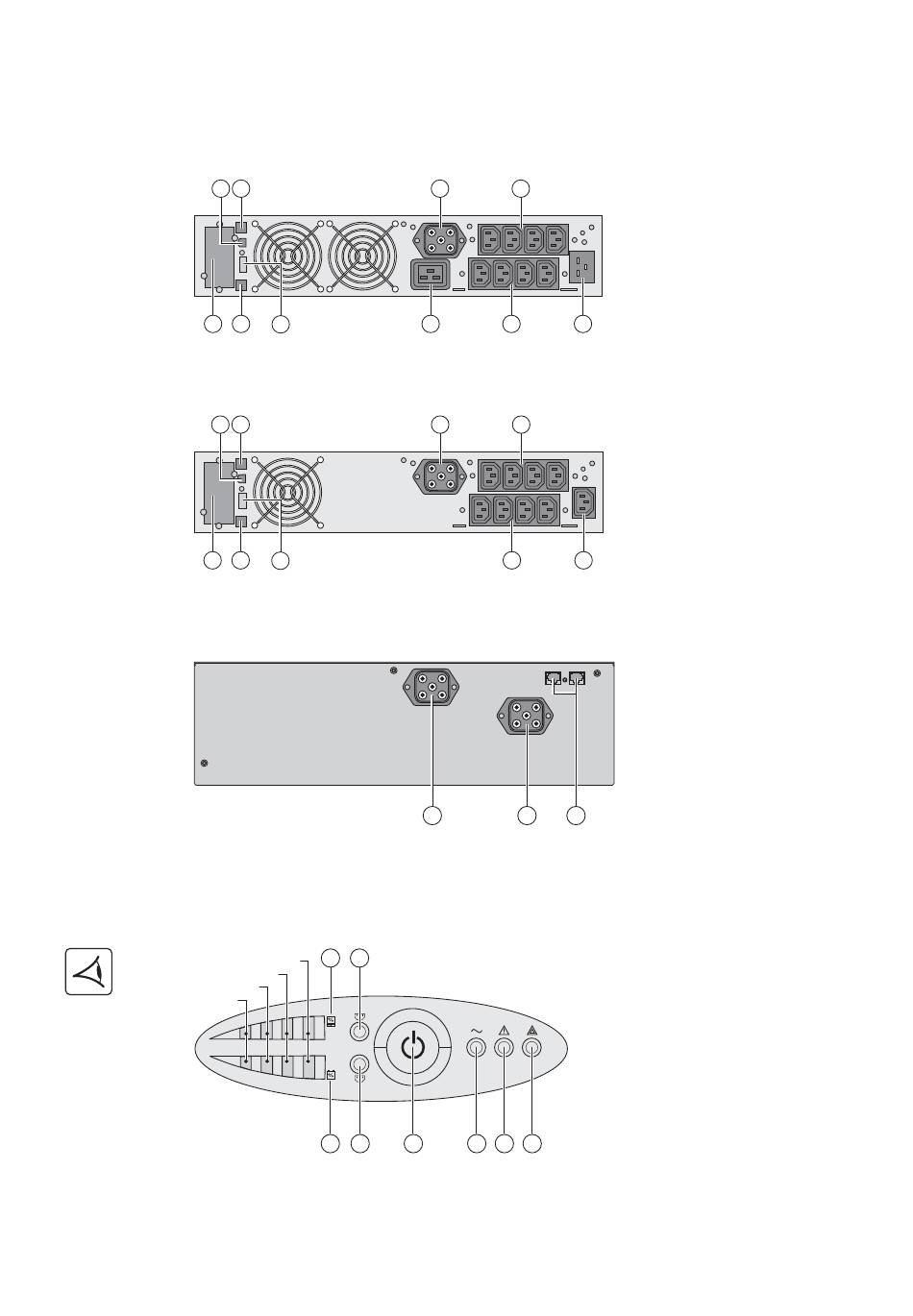

1.2 Vista posteriore

Evolution S 2500 / S 3000
1
4
Evolution S 1250 / S 1750 / 2000
1
4
Evolution S EXB (modulo batteria opzionale)

1.3 Pannello di visualizzazione e di comando

51-75%
26-50%
0-25%
2
3
5
2
3
5
20 22
76-100%
1
2
21 23 24
6 8
7 9 10
6 8
9 10
12 12 13
25 26 27
1. Presentazione
(1) Porta di comunicazione USB
(2) Porta di comunicazione RS232
(3) Connettore di riconoscimento
automatico di un modulo batteria
supplementare
(4) Sede per una scheda di comunicazione
opzionale.
(5) Connettore per il raccordo di un
comando Avvio/Arresto a distanza o di un
arresto di emergenza.
(6) Connettore per il raccordo di un
modulo batteria supplementare (tranne
Evolution 2000)
(7) Presa 16A per il raccordo diretto degli
impianti
(8) 2 gruppi di 2 prese programmabili per
il raccordo diretto degli impianti
(9) Gruppo di 4 prese per il raccordo
diretto degli impianti
(10) Presa per il raccordo alla rete elettrica
di alimentazione
(12) Connettori per il raccordo dei moduli
batteria (verso l'UPS o verso gli altri
moduli batteria)
(13) Connettori di riconoscimento
automatico dei moduli batteria
(20) Indicatore a barre del livello di
potenza assorbita in uscita
(21) Indicatore a barre del livello di carica
della batteria
(22) Prese programmabili 1 alimentate
(23) Prese programmabili 2 alimentate
(24) Pulsante luminoso Avvio/Arresto (ON/
OFF) delle prese di uscita
(25) Spia impianti protetti
(26) Spia di funzionamento deteriorato
(27) Spia impianti non protetti
34008236IT/AC - Page 7
