2. Instalación

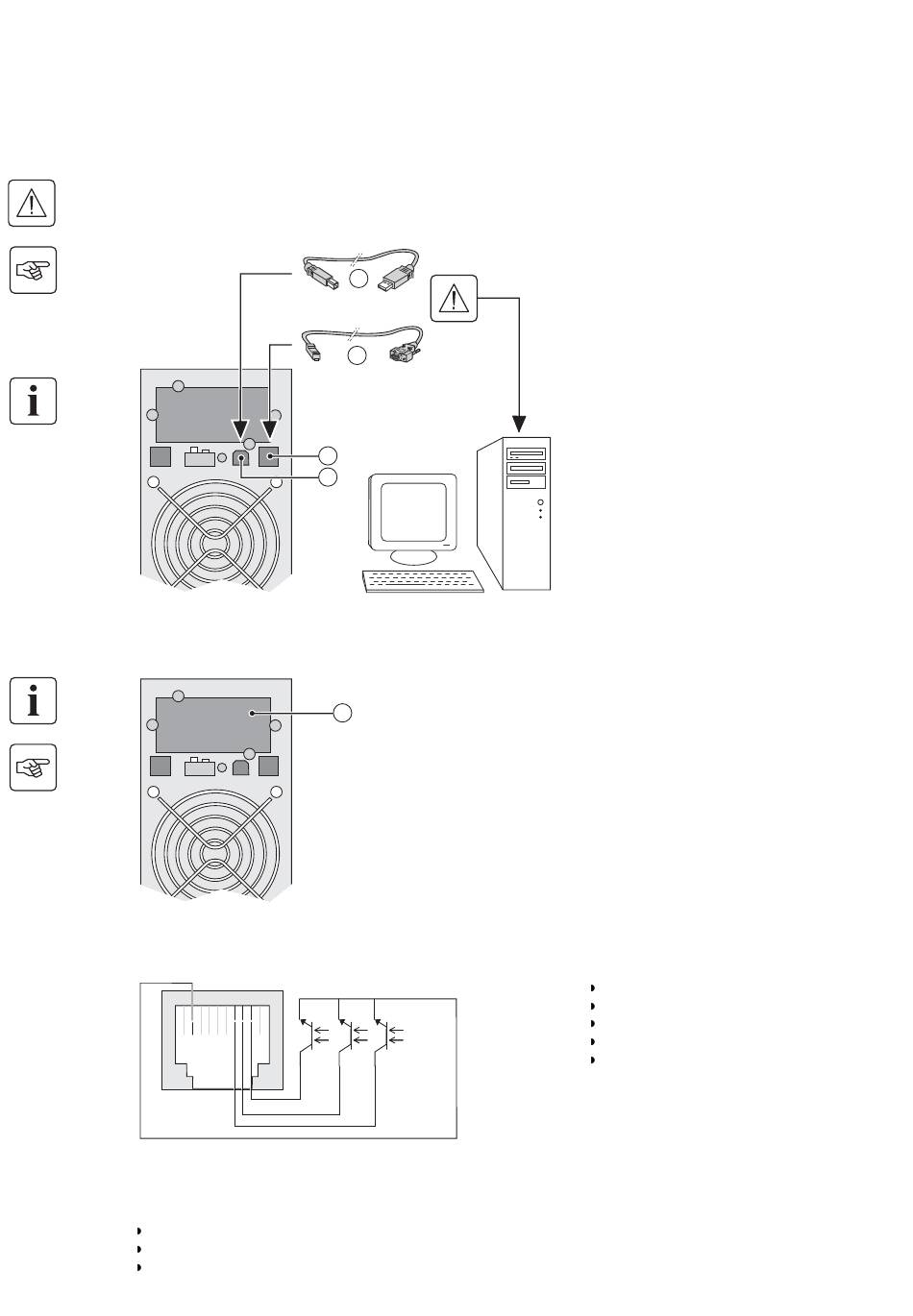

2.4 Puertos de comunicación
Conexión del puerto de comunicación RS232 o USB (facultativo)
El puerto de comunicación RS232 y el puerto de comunicación USB no pueden funcionar de forma simultánea.
Instalación de las tarjetas de comunicación (opcional, estándar para las versiones Netpack)
Características del puerto de comunicación por contactos (opcional)
Cuando una información está activa, el contacto entre la patilla común 4 y la patilla de la información
correspondiente está cerrado.
Características de los contactos (optoacopladores)
Tensión: 48 V DC máx
Corriente: 25 mA máx.
Potencia: 1.2 W
34008236ES/AC - Page 10
34
33
2
1
4
commu
7 8 9
n.o. n.o.
1 2 3 4 5 6 10
Emplazamiento, de acceso
restringido, de la tarjeta de
comunicación.
n.o.
1 – Conectar el cable de comunicación RS
232 (33) o USB (34) al puerto serie o USB
del equipo informático.
2 – Conectar la otra extremidad del cable
de comunicación (33) o (34) al puerto de
comunicación USB (1) o RS232 (2) del SAI.
El SAI ya podrá dialogar con un software
de administración, de personalización o
de seguridad EATON.
No será necesario parar el SAI para
instalar la tarjeta de comunicación:
1 – Quitar la placa protectora (4) del SAI
fijada con tornillos.
2 – Insertar la tarjeta de comunicación en
el emplazamiento previsto.
3 – Fijar la placa protectora de la tarjeta
con los tornillos.
Patillas 1, 3, 4, 5, 6, 10: no utilizadas
Patilla 2: común usuario
Patilla 7: batería baja
Patilla 8: funcionamiento con batería
Patilla 9: SAI en marcha, equipos
alimentados
n.a.: contacto normalmente abierto.
