4. BEDIEN- UND FUNKTIONSELEMENTE

Türgriff,
abnehmbar
Stehrost
4.1 Die Feuerraumtür
Die Feuerraumtür muss im Heizbetrieb stets verriegelt sein und darf nur zu Reinigungszwecken am
kalten Ofen geöffnet werden.
Zum Öffnen der Feuerraumtüre den Türgriff bis zum Anschlag in die Öffnung des Türriegels (A)
stecken und am Griff ziehen (s. Abb. 4). Türe langsam öffnen (dadurch treten geringere Mengen an
Staubanteilen aus dem Feuerraum). Das Schließen dieser Tür muß manuell erfolgen.

4.2 Der Aschekasten

Der Aschekasten (s. Abb. 3) ist nach Öffnen der linken Bedientüre zugänglich. Er muss rechtzeitig und regelmäßig geleert werden.
Hierzu den Klappengriff des Aschekastenraumes mit kurzem Ruck öffnen und halten.
Achtung: Klappe fällt beim Loslassen nach unten!
Aschekasten herausziehen und Asche entsorgen. Beachten Sie bitte, dass Sie die Asche nur in erkaltetem Zustand entsorgen
Danach ist der Aschekasten wieder vollständig einzuschieben und die Klappe fest zu verschließen.
Ein wachsender Aschekegel kann die Zufuhr von Verbrennungsluft beeinträchtigen. Achten Sie darauf, dass der Luftweg für die
Verbrennungsluft nicht durch Ansammlung von Asche versperrt wird. Darüber hinaus kann das Gerät besonders im Feuerrost- und
Brennkammerbodenbereich und der Aschekasten selbst, durch zu viel Asche- und Glutreste im Aschekasten beschädigt werden.
Technische Änderung vorbehalten

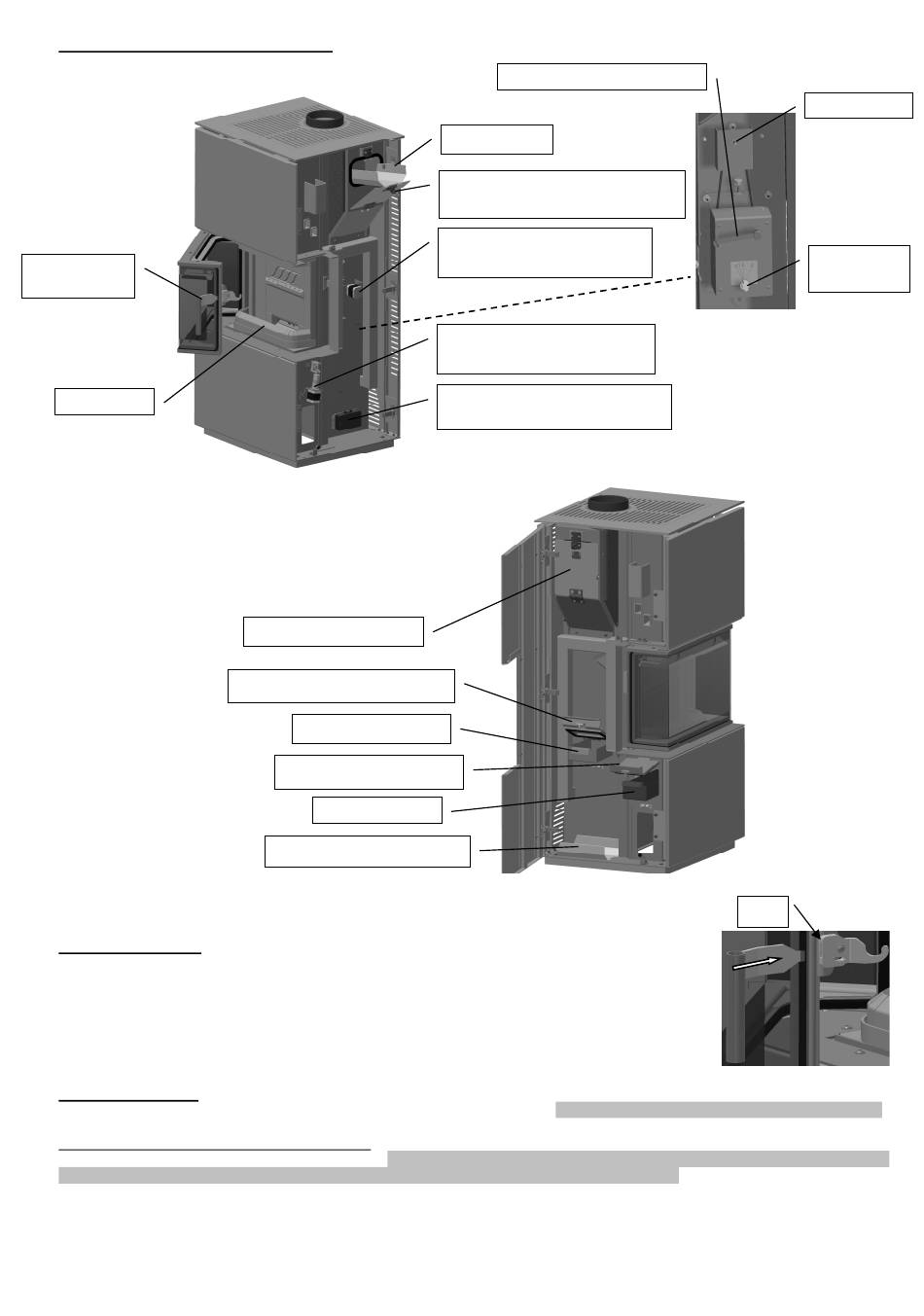

Abb. 2
Pelletfüllklappe links
Klappe für Pelletmehlbehälter
Pelletmehlbehälter
Klappe für Aschekasten
Aschekasten
Pellettrichter
Aufziehkurbel (abnehmbar)
Pellettrichter
Pelletfüllklappe (linke u. rechte
Geräteseite)
Motor für elektronische
Pelletzuführung (Optional)
Motor für elektronische
Rütteleinrichtung (Optional)
Steuereinheit (Optional)
8
Rändelwelle
Leistungs-
regler
Abb. 2a (Standard-Ausführung
mit Ecotriebwerk)
Abb. 3
A
Abb. 4
