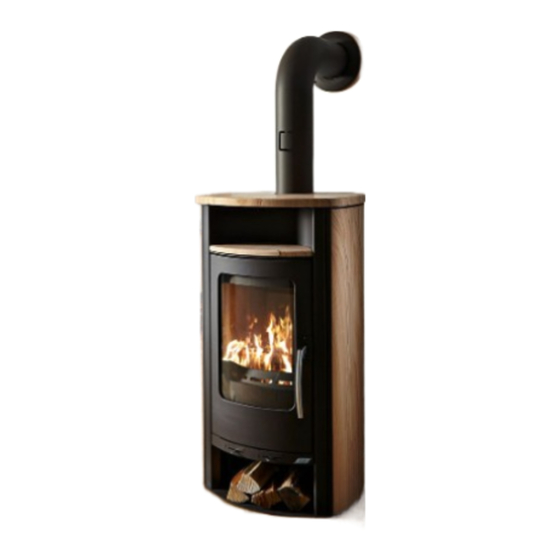

Koppe Caron 5 Eco Installations- Und Bedienungsanleitung
Kaminofentyp
Vorschau ausblenden
Andere Handbücher für Caron 5 Eco:
- Installations- und bedienungsanleitung (20 Seiten)
Verwandte Anleitungen für Koppe Caron 5 Eco
Inhaltszusammenfassung für Koppe Caron 5 Eco
- Seite 1 Installations- und Bedienungsanleitung Kaminofentyp Caron 5 Eco Techn. Änderungen vorbehalten Stand 05/15...
- Seite 2 BEDIENUNGSANLEITUNG Sehr geehrter Kunde, wir freuen uns, dass Sie sich für den Kauf eines KOPPE-Kaminofens entschieden haben. Dieses Gerät wurde nach heutigem Stand der Technik entwickelt und erfüllt die Anforderungen der Europäischen Norm DIN EN 13240. Bei Installation des Heizgerätes müssen die bestehenden Gesetze, die Landesbauordnung und die örtlichen, baurechtlichen Vorschriften beachtet werden.
- Seite 3 Installationsprotokoll Bitte füllen Sie gemeinsam mit Ihrem Fachhändler/Installateurfachbetrieb das aus. Evtl. Fragen im Zusammenhang mit Gewährleistung lassen sich nur bei Vorlage des Inbetriebnahmeprotokolls klären! Koppe Kaminofen Typ____________________________________ Vollständige Seriennummer ____________________________________________________________________________ (vgl. Typenschild hinter Bedientüre an der linken Seite) Rechnungsdatum:_____________________________________________________________________________________ Datum der Einweisung und Brennprobe durch den Fachbetrieb: _____________________ um __________________ Uhr...
- Seite 4 1. AUFSTELLUNG Da es sich bei diesem Ofen um ein technisches Gerät handelt, sind für dessen Verkauf, Aufstellung, Anschluß und Inbetriebnahme besondere Fachkenntnisse erforderlich. Deshalb wird hier vorausgesetzt, dass Aufstellung und Inbetriebnahme durch den Fachbetrieb erfolgt. Bei Aufstellung, Installation und Betrieb sind unbedingt die geltenden nationalen und europäischen Normen, örtlichen und baurechtlichen Vorschriften (z.B.
- Seite 5 Bezirksschornsteinfegermeister die jeweils gültigen örtlichen Vorschriften und Regeln. Bei dichter Ausführung der Zuluftleitung und der Rauchrohre entspricht der Kaminofen Caron 5 Eco den Typ FC41x (für LAS- System) und FC51x gemäß Entwurf „Zulassungsgrundsätze für die Prüfung und Beurteilung von raumluftunabhängigen Feuerstätten für feste Brennstoffe“...
- Seite 6 WICHTIG: Es besteht keine Gewährleistung für Schäden oder Mängel am Gerät oder dessen Teilen, die durch Missachtung der baurechtlichen Vorschriften, falscher Größenwahl des Ofens, unfachmännische Aufstellung und Anschluss des Gerätes, durch mangelhaften Schornsteinanschluss und Verwendung nicht zugelassener Brennstoffe, durch fehlerhafte, unsachgemäße Bedienung oder durch ungenügenden bzw.
-
Seite 7: Bedienungs- Und Funktionselemente
3.2 Feuerung in der Übergangszeit Während der Übergangszeit (Frühling/Herbst) kann es bei Außentemperaturen über 15° C zu Zugstörungen im Schornstein kommen. Vor Inbetriebnahme des Ofens sollten Sie daher bei diesen Temperaturen immer Ihren Schornsteinzug überprüfen, indem Sie ein sog. Lockfeuer (kurzfristiges Erzeugen starker Hitze durch schnelles Abbrennen von Papier oder dünnen Holzspänen) entfachen. - Seite 8 ACHTUNG Bei Holzfeuerung mit zu weit geöffneten Primär- und Sekundärluftschiebern besteht die Gefahr der Überhitzung des Kaminofens (Schmiedefeuereffekt). Es ist auch nicht zulässig, zur Drosselung des Feuers beide Luftschieber zusammen ganz zu schließen, da es, vor allem bei schlechtem Kaminzug zu Verpuffungen, Schäden am Ofen und zu hohen Schadstoffausstoß in den Rauchgasen kommt. 4.3 Der Aschekasten Der Aschekasten muss rechtzeitig und regelmäßig geleert werden.
- Seite 9 Vorgehensweise: Evtl. vorhandene Drosselklappe ganz öffnen Feuerraumtür öffnen Am Türgriff mit kurzem Ruck anziehen Primär- und Sekundärluftschieber voll öffnen Luftschieberstellungen wie in Kap. 4.2 Feuerraum und Aschekasten säubern Restasche und evtl. unverbrannte Holzkohle mit Feger zur Mitte kehren 2 kleinere Holzscheite (max. 1,0 kg Gesamtgewicht) quer auf den Boden des Feuerraums legen.
-
Seite 10: Reinigung Und Pflege
ACHTUNG! Beachten Sie die maximalen Aufgabemengen. Bei Überschreitung der maximalen Aufgabenmenge besteht die Gefahr der Überhitzung, wodurch Schäden am Kaminofen entstehen, sowie die Gefahr des Kaminbrandes. Schäden, die durch zu große Brennstoffmengen oder durch Verwendung von ungeeigneten, nicht in der Bedienungsanleitung empfohlenen Brennstoffen verursacht werden, sind von der Gewährleistung ausgeschlossen. - Seite 11 Pflege von Steinoberflächen Steinplatten haben eine poröse Oberfläche. Verunreinigungen wie Fingerabdrücke können mit einem feinen Schleifschwamm entfernt werden. Achten Sie darauf, die Steinoberfläche nur mit leichten, kreisenden Schleifbewegungen zu bearbeiten. Die Metalloberflächen dürfen hierbei nicht mit dem Schwamm in Kontakt kommen, da hierdurch Kratzer und Lackverletzungen entstehen.
-
Seite 12: Ersatzteile Und Gewährleistung
Sollten Sie eines Tages Ersatzteile für Ihren Ofen benötigen, möchten wir Sie darauf hinweisen, dass in diesem Ofen nur Original- Ersatzteile verwendet werden dürfen, die von Koppe ausdrücklich zugelassen bzw. angeboten werden. Bitte wenden Sie sich bei Bedarf eines Ersatzteiles an Ihren Fachhändler. Er wird die zum Ersatz nötigen Teile identifizieren und für Sie bestellen. - Seite 13 8. IHR KLEINER RATGEBER Problem Mögliche Ursache Mögliche Abhilfe - Das Holz ist zu dick Kap. 5.2 Weiterheizen - Das Holz ist zu feucht Kap. 3.3 Das Holz entzündet sich nicht - Die Luftzufuhr ist zu gering Kap. 5.2 Anfeuern oder nur zögernd - Das Holz ist zu feucht Kap.
-
Seite 14: Technische Daten
9. TECHNISCHE DATEN Caron 5 Eco Caron 5 Eco Kachel/Stein Nennwärmeleistung 5,0 KW Wärmeleistungsbereich 2,3 – 5,8 KW Abmessungen und Gewichte Höhe ca. 99 cm 101 cm Breite ca. 53 cm 55 cm Tiefe ca. 40 cm 42 cm Höhe bis Oberkante Rohrstutzenanschluss oben ca. -
Seite 15: Eg-Konformitätserklärung
EG-Konformitätserklärung Der Hersteller Erwin Koppe Keramische Heizgeräte GmbH Koppe-Platz 1 D-92676 Eschenbach erklärt in alleiniger Verantwortung, dass der Raumheizer mit der Handelsbezeichnung Caron 5 Eco konform ist mit den Bestimmungen der: EG-Bauproduktenrichtlinie 89/106/EWG sowie mit dem Mandat M 129 und mit der folgenden harmonisierten Norm übereinstimmt: EN 13240:2005-10 + EN 13240 Berichtigung 1:2008-06 Eine Prüfung des Raumheizers auf Übereinstimmung mit den Anforderungen der Norm erfolgte bei der...
