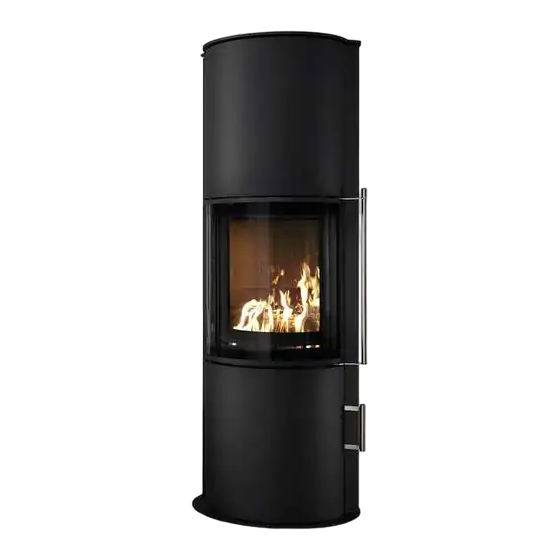

- Seite 1 Installations- und Bedienungsanleitung Kaminofentyp Nexus 02/13 Techn. Änderungen vorbehalten...
- Seite 2 BEDIENUNGSANLEITUNG Sehr geehrter Kunde, wir freuen uns, dass Sie sich für den Kauf eines KOPPE-Kaminofens entschieden haben. Dieses Gerät wurde nach heutigem Stand der Technik entwickelt und erfüllt die Anforderungen der Europäischen Norm DIN EN 13240. Bei Installation des Heizgerätes müssen die bestehenden Gesetze, die Landesbauordnung und die örtlichen, baurechtlichen Vorschriften beachtet werden.
- Seite 3 Besitzer Bitte füllen Sie gemeinsam mit Ihrem Fachhändler/Installateurfachbetrieb das Inbetriebnahmeprotokoll aus. Evtl. Fragen im Zusammenhang mit Gewährleistung lassen sich nur bei Vorlage des Inbetriebnahmeprotokolls klären! Koppe Kaminofen Typ____________________________________ Vollständige Seriennummer (vgl. Typenschild hinter Bedientüre an der linken Seite)) Einbaudatum: __________________________________________________________________...
- Seite 4 Abb. 1 1.1 Die Bauart Der Kaminofen ist nach DIN EN 13240 geprüft. Er darf nur mit geschlossenem Feuerraum betrieben werden und kann an geeignete, bereits belegte Schornsteine angeschlossen werden. 1.2 Baurechtliche Vorschriften Bei Ihrem Kaminofen handelt es sich um eine Zeitbrand-Feuerstätte, d.h. diese ist für den Dauerbrand nicht geeignet und erfüllt somit auch nicht deren Eigenschaften.
- Seite 5 1.6 Schornsteinanschluss und Rauchrohr Für den Anschluss des Gerätes an den Schornstein sollten Sie einen Fachmann oder Schornsteinfegermeister beauftragen. Diese sind mit den örtlichen Vorschriften vertraut, so dass ein sachgemäßer Anschluss des Ofens am Schornstein gewährleistet ist. Der Kaminofen muss mit einem Rauchrohr (2 mm dickes Stahlblech), dessen Innendurchmesser 150 mm beträgt und einer vertikalen Mindestlänge von 35-40 cm angeschlossen werden.
- Seite 6 1.10 Temperaturempfindliche Materialien Bei brennbaren Böden wie Holz, Teppich usw. muss eine entsprechende Bodenplatte verwendet werden. (Lesen Sie auch bitte das Kapitel 2: SICHERHEIT). WICHTIG: Es besteht keine Haftung für Schäden oder Mängel am Gerät oder dessen Teilen, die durch Missachtung der baurechtlichen Vorschriften, falscher Größenwahl des Ofens, unfachmännische Aufstellung und Anschluss des Gerätes, durch mangelhaften Schornsteinanschluss und Verwendung nicht zugelassener Brennstoffe, durch fehlerhafte, unsachgemäße Bedienung oder durch ungenügenden bzw.
-
Seite 7: Bedienungs- Und Funktionselemente
- Die erforderliche Verbrennungsluft muss verfügbar sein. Diese wird bei Standardausführung des Ofens dem Aufstellraum entnommen (siehe Kapitel 1.5 bis 1.8). - Die Zündtemperatur muss erreicht sein. Darunter versteht man die Temperatur, bei der der Brennstoff unter starker Wärmeabgabe ununterbrochen weiterbrennt. - Verwenden Sie nur trockenes Holz;... - Seite 8 4.1 Die Feuerraumtür Die Feuerraumtür (Sichtfenstertür) muss im Heizbetrieb stets geschlossen sein und darf nur zur Beschickung von Brennstoff geöffnet werden. Zum Nachfüllen von Brennstoff die Feuerraumtür erst nach Erlöschen der Flammen ganz langsam öffnen um Rauchaustritt und Flugaschebildung in den Aufstellraum durch Sogwirkung zu vermeiden. Das selbstständige Schließen dieser Tür geschieht mittels einer Zugfeder (diese Feder darf keinesfalls außer Betrieb gesetzt werden, siehe DIN 18891 Bauart 1).
- Seite 9 5. HEIZEN Erste Inbetriebnahme Vor der ersten Inbetriebnahme des Ofens ist das Inbetriebnahmeprotokoll mit Ihrem Installateur bzw. Fachhändler gemeinsam auszufüllen. Evtl. Fragen im Zusammenhang mit Gewährleistung lassen sich nur bei Vorlage des Inbetriebnahmeprotokolls klären! Entfernen Sie die evtl. mitgelieferten Transportsicherungen, Zubehörteile, Bedienungsanleitungen und Info-Blätter aus dem Aschekasten, Feuerraum und Ofen.
- Seite 10 b) Weiterheizen / Nachlegen Nach Erreichen der Betriebstemperatur ist unter Beachtung einiger Grundregeln ein sehr schadstoffarmer Betrieb möglich. Die Wärmeleistung richtet sich nach der Brennstoffaufgabe. An den folgenden Richtgrößen können Sie sich orientieren. ACHTUNG! Beachten Sie die unten angegebenen maximalen Aufgabemengen. Bei Überschreitung der maximalen Aufgabenmenge besteht die Gefahr der Überhitzung, wodurch Schäden an dem Kaminofen entstehen, sowie die Gefahr des Kaminbrandes.
-
Seite 11: Reinigung Und Pflege
ACHTUNG! Bei Überschreitung der maximalen Aufgabenmenge besteht die Gefahr der Überhitzung, wodurch Schäden am Kaminofen entstehen können, sowie die Gefahr des Kaminbrandes WICHTIG! Schäden, die durch zu große Brennstoffmengen oder durch Verwendung von ungeeigneten, nicht in der Bedienungsanleitung empfohlenen Brennstoffen verursacht werden, sind von der Gewährleistung ausgeschlossen. 6. - Seite 12 Wartung und Pflege Türmechanismus Wenn das Öffnen bzw. Schließen der Tür schwergängig wird, empfehlen wir das leichte Nachfetten des Verschlussmechanismus. Benutzen Sie dazu bitte ein hitzebeständiges Fett (temperaturbeständig bis 1.100° C; z. B. Kupferpaste). Der Türfederbolzen (unterhalb des Türscharnierauflagers links) ist aufgrund der auf sie einwirkenden hohen thermischen Belastungen ein Verschleißteil und besitzt daher nur eine begrenzte Funktions- und Nutzungsdauer.
-
Seite 13: Ersatzteile Und Gewährleistung
Sollten Sie eines Tages Ersatzteile für Ihren Ofen benötigen, möchten wir Sie darauf hinweisen, dass in diesem Ofen nur Original-Ersatzteile verwendet werden dürfen, die von Koppe ausdrücklich zugelassen bzw. angeboten werden. Bitte wenden Sie sich bei Bedarf eines Ersatzteiles an Ihren Fachhändler. - Seite 14 8. IHR KLEINER RATGEBER Problem Mögliche Ursache Mögliche Abhilfe - Das Holz ist zu dick Kap. 5.2 Weiterheizen Das Holz entzündet sich nicht - Das Holz ist zu feucht Kap. 3.3 oder nur zögernd - Die Luftzufuhr ist zu gering Kap.
-
Seite 15: Technische Daten
Feuerraumbreite ca. 33 cm Gewicht ca. 176 kg Bauart Kaminofen geprüft nach DIN EN 13240, § 15a-B-VG (Österreich), Anforderungen nach geprüft nach München, Regensburg, Zertifizierungsprg. DIN plus, VKF mit LRV 2011 (CH) Raumheizvermögen* nach DIN 18 893: 48-124 m³ Geeignete Brennstoffe: Scheitholz / Holzbriketts / Braunkohlebriketts Daten für die Schornsteinbemessung nach DIN 4705 Teil III... -
Seite 16: Eg-Konformitätserklärung
Prüfstelle: Rhein-Ruhr Feuerstätten Prüfstelle Am Technologiepark 1 D-45307 Essen Eschenbach, Juli 2008 Geschäftsführung I.Koppe Die Sicherheitshinweise der dem Produkt beiliegenden Montage- und Bedienungsanleitung sind zu beachten. Erwin Koppe Keramische Heizgeräte GmbH, Industriegebiet Stegenthumbach, D - 92676 Eschenbach Techn. Änderungen vorbehalten...
