4. BEDIENUNGS- UND FUNKTIONSELEMENTE
WARNUNG:
Die Oberflächen, Abgasrohre, Bedienelemente, Aschekasten und die Sichtscheibe des Kaminofens werden sehr heiß!
Diese dürfen nur mit äußerster Vorsicht und ausschließlich mit Schutzausrüstung (Hitzeschutzhandschuh) berührt
werden.

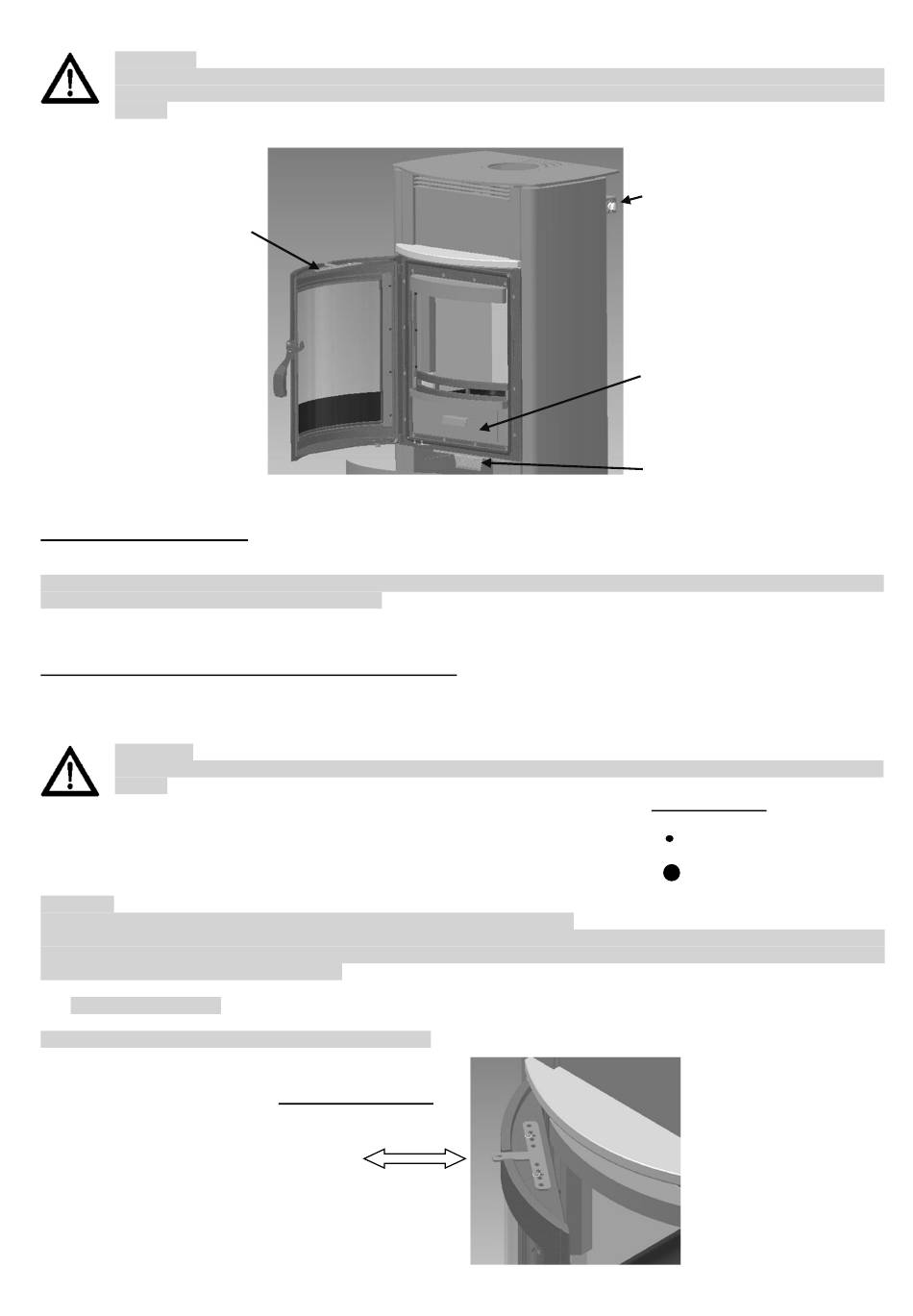

Sekundärluftschieber
Abb. 2
Halten Sie auch bei nicht betriebenem Gerät Feuertür, Aschefachtür und den Verbrennungsluftschieber immer geschlossen!
4.1 Die Feuerraumtür, Türgriff
Die Feuerraumtür (Sichtfenstertür) muss im Heizbetrieb stets geschlossen sein und darf nur zur Beschickung von Brennstoff
geöffnet werden. Die Verriegelung der Tür muss manuell erfolgen.
Zum Nachfüllen von Brennstoff die Feuerraumtür erst nach Erlöschen der Flammen ganz langsam öffnen, um Rauchaustritt und
Flugaschebildung in den Aufstellraum zu vermeiden.
Das selbstständige Schließen dieser Tür geschieht mittels einer Zugfeder (diese Zugfeder darf keinesfalls außer Betrieb gesetzt
werden, siehe DIN 18891 Bauart 1) Die Zugfeder ist ein Verschleißteil und muss bei Bedarf ausgewechselt werden.
4.2 Die Verbrennungsluft-Automatik und Sekundärluftregler
Zur Erleichterung der Bedienung ist der Ofen mit einer Verbrennungsluft-Automatik ausgerüstet, die die Luftzuführung für die
Verbrennung leistungsgerecht steuert. Die Leistungseinstellung erfolgt über den Primärluftregler an der rechten hinteren
Geräteseite.
ACHTUNG:
Die Bedienelemente können bei Ofenbetrieb sehr heiß werden! Sie dürfen nur mit einem Hitzeschutzhandschuh bedient
werden.
Der Einstellbereich am Regler weist die Ziffern 0-6 auf.
Die maximale Luftöffnungseinstellung wird bei Reglereinstellung „6" erreicht.
Die niedrigste Leistungseinstellung, welche durch Brennstoffart und Kaminzug bedingt
ist, liegt zwischen 0 und 1.
ACHTUNG
Die Einstellung des Reglers auf Stellung „6" ist nur zum Anheizen zu verwenden.
Sobald der Brennstoff gut gezündet ist, muß der Regler zum Erreichen der Nennwärmeleistung nach Tabelle Kapitel 5.2.2
eingestellt werden. Die Verwendung des Einstellbereiches „6" hat höhere Abgasemissionen zur Folge. Weiterhin sind dadurch
Schäden am Ofen durch Überhitzung möglich.
Der Sekundärluftschieber ist an der Oberseite der Feuerraumtüre (Abb. 3) angebracht. Dieser ermöglicht die Regelung der
Nachverbrennungsluftmenge je nach verwendetem Brennstoff. Dadurch werden niedrigste Schadstoffwerte im Abgas erzielt.
Dieser Schieber ist nach Tabelle Kap. 5.2.2 einzustellen.
Sekundärluftschieber:
geschlossen geöffnet
