Bedienungsanleitung
humimeter WLW
Messgerät mit Ramm-Elektrode zur
Holzfeuchtemessung von Rund- und Scheitholz
Version 1.1_de
© Messtechnik Schaller GmbH
2013

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für humimeter.com humimeter WLW

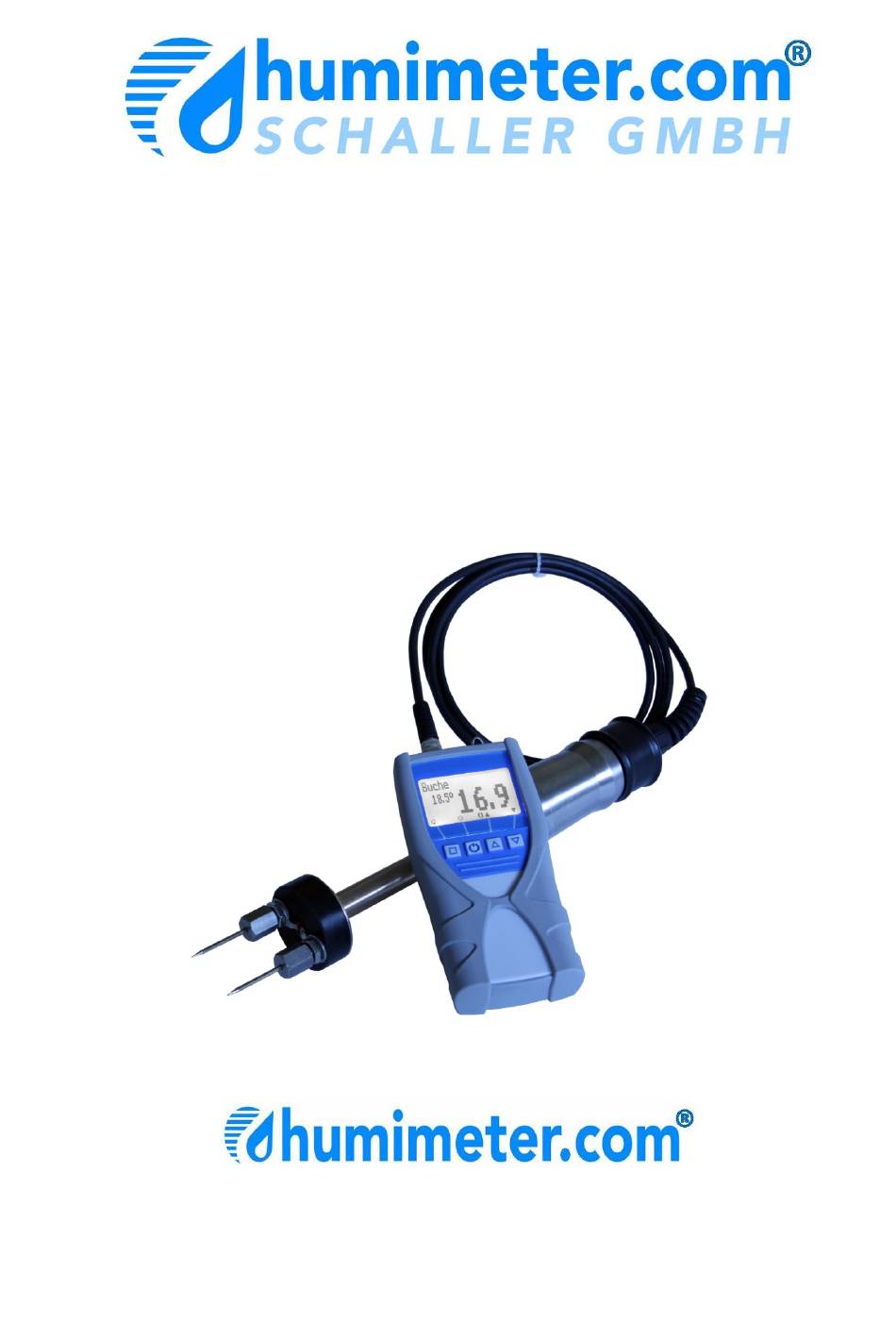

  • Seite 1 Bedienungsanleitung humimeter WLW Messgerät mit Ramm-Elektrode zur Holzfeuchtemessung von Rund- und Scheitholz Version 1.1_de © Messtechnik Schaller GmbH 2013...
  • Seite 2 Bedienungsanleitung Im Inneren des humimeter WLW Gerätes befindet sich ein Temperaturfühler, welcher die Umgebungstemperatur misst. Lassen Sie das Gerät mindestens eine halbe Stunde an die Umgebungstemperatur angleichen da diese Temperatur für die interne Kompensation verwendet wird. Messgerät durch drei Sekunden langen Druck auf die Taste einschalten.
  • Seite 3 Kennlinie anwählen und mit bestätigen. Messwert Ihr humimeter WLW wird standardmäßig so ausgeliefert dass es direkt die Holzfeuchte am Display anzeigt. Es ist also kein Umrechnen vom Wassergehalt mehr nötig. Es kann das Gerät werkseitig auf Wassergehalt umgestellt werden. Wenn sie dieses benötigen bitte...
  • Seite 4 Olivenholz Ramin Teak Erklärung: Die Hauptgruppe ist diejenige Holzsorte die im Messfenster des humimeter WLW Messgerätes angezeigt wird. Wollen Sie eine Holzsorte, die nicht am Messgerät angezeigt wird messen, so suchen Sie diese in den Untergruppen und stellen dann die jeweilige Hauptgruppe ein. Z.B.: Wollen Sie Pappel messen, stellen Sie am Gerät die Hauptgruppe Lärche ein.
  • Seite 5: Ansicht Messgerät

    Ansicht Messgerät (12626) WLW Hammer (12630): Sensorkabel Holzfeuchte Holzgruppe Temperatur- Messwert Elektroden Nagelsonde Anschluss für USB-Kabel Kennlinien- Wahltasten EIN-AUS Taste Rolling Menu Batteriefach (Rückseite) Hand Elektrode (12847): Sensorkabel Elektroden Nagelsonde Seite 5 Version 1.1_de...
  • Seite 6 Ebenenübersicht Tastensymbole Messfenster: Rolling Menu Power ON / OFF Sortenwahlebene Nach oben Nach unten Nächste Kennlinie Speichern Letzte Kennlinie Ausschalten Halten Messreihen Speicherebene ansehen Lieferantendaten Letzten Log anzeigen eingeben Neuen Log aufnehmen Ausschalten Menü: Hauptmenü Bestätigen Nach oben Nach unten Hinunter Hinauf Exit...
  • Seite 7 Bedienung – Handhabung Einschalten: Taste drei Sekunden drücken. Wechseln der Kennlinie: Taste oder . Uhrzeit einstellen: zweimal - Optionen – Datum / Uhrzeit Hier können Sie das Datum und die Uhrzeit, dem angezeigten Format entsprechend (JJ.MM.TT), über die Taste einstellen. Wenn Sie das Jahr eingegeben haben, drücken Sie die Taste zur Monatseingabe und später zur Tageseingabe vorzurücken.
  • Seite 8: Batteriewechsel

    Batteriewechsel Zuerst ist der Gummischutz vom Gehäuse zu entfernen. Dieser soll an der Oberseite vom Gehäuse gezogen werden. Bei einer optional vorhandenen USB-Buchse ist die Abdeckung vorher herauszuziehen. Drücken Sie mit einem Finger auf den Pfeil des Batteriedeckels und ziehen Sie diesen dann zurück. Entnehmen Sie die leeren Batterien und legen Sie vier neue 1,5 Volt AA Alkaline Batterien auf die richtige Position der Batteriepole.
  • Seite 9 Daten (Logs) zum PC senden Zum Senden Ihrer gespeicherten Daten verbinden Sie Ihr humimeter Gerät mithilfe des mitgelieferten USB Kabels mit Ihrem Lösen hierfür vorsichtig Schmutzkappe am humimeter Gerät und Stecken den USB Mini B Stecker am Gerät an. Der größere Stecker ist an eine USB Buchse auf ihrem PC anzustecken.
  • Seite 10: Haftungsausschluss

    Sie mithilfe des mitgelieferten Druckerkabels das Gerät mit dem Drucker. Lösen Sie hierfür zuerst vorsichtig die Schmutzkappe an ihrem humimeter WLW. Stecken Sie zuerst den Stecker bei dem sich das Kunststoffgehäuse näher befindet am humimeter Gerät an. Schalten Sie danach das humimeter ein.
  • Seite 11: Technische Daten

    147 x 75 x 30 mm (ohne Hammer) Gewicht (inkl. Batt.) 265g Gewicht Rammelektrode 1500g Schutzart IP 40 Lieferumfang humimeter WLW, Gummischutz, 4 x 1,5Volt AA Alkaline Batterien Optional WLW Hammer + Kunststoffkoffer (12846) WLW Handelektrode (12847) WLW Hammer (12630) Kunststoffkoffer (11929) USB Datenschnittstellenmodul inkl.
  • Seite 12: Wichtig! Unbedingt Lesen

    !WICHTIG! Unbedingt lesen Häufige Ursachen für Fehlmessungen • Produkttemperatur außerhalb des Anwendungsbereiches Material unter 0°C bzw. über +50° C kann zu Fehlmessungen führen. • Temperaturunterschied zwischen Gerät und Messgut Achten Sie darauf, dass ihr Messgerät und das Messgut vor einer Messung bei annähernd gleicher Temperatur gelagert werden.
