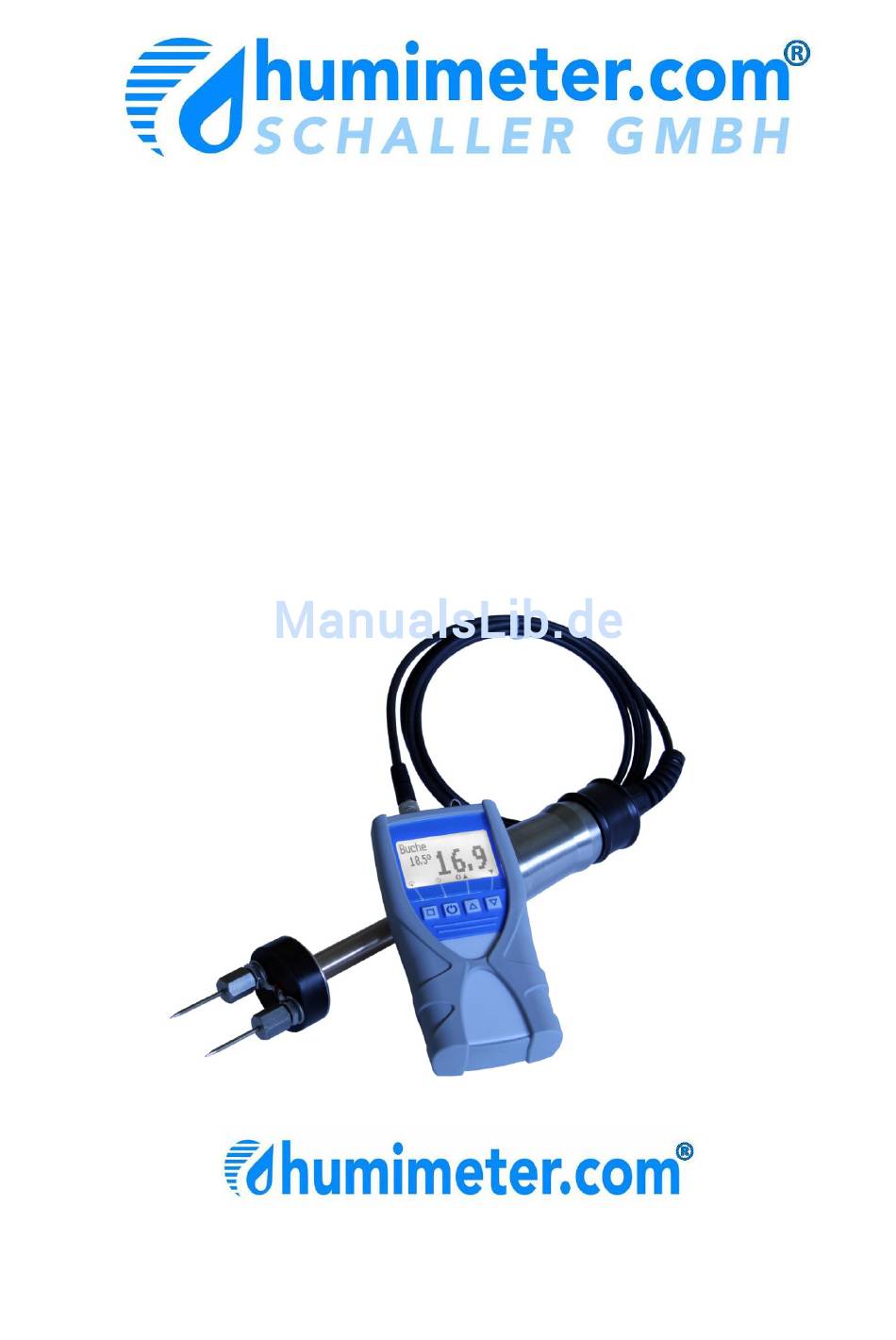

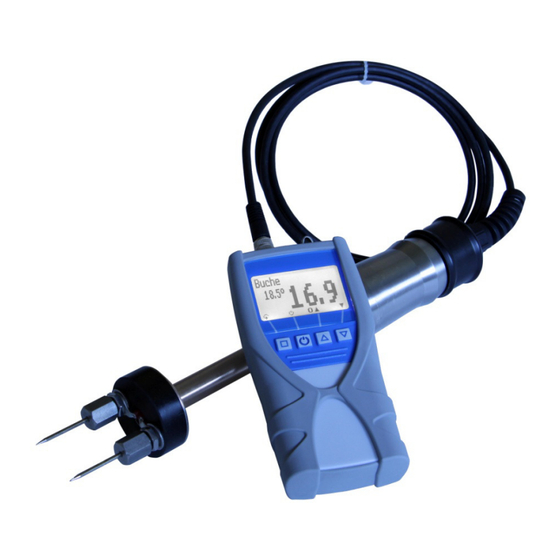

- Seite 1 Bedienungsanleitung humimeter BLW Messgerät mit Ramm-Elektrode zur Wassergehaltsbestimmung von Rund- und Scheitholz Version 2.1_de © Messtechnik Schaller GmbH 2012...
- Seite 2 Bedienungsanleitung Kurzform Im Inneren des humimeter BLW Gerätes befindet sich ein Temperaturfühler, welcher die Umgebungstemperatur misst. Lassen Sie das Gerät mindestens eine halbe Stunde an die Umgebungstemperatur angleichen da diese Temperatur für die interne Kompensation verwendet wird. Messgerät durch drei Sekunden langen Druck auf die Taste einschalten.
- Seite 3 Kennlinie anwählen und mit bestätigen. Messwert Ihr humimeter BLW wird standardmäßig so ausgeliefert dass es direkt den Wassergehalt am Display anzeigt. Es ist also kein Umrechnen vom Feuchtewert mehr nötig. Es kann das Gerät werkseitig auf Holzfeuchte umgestellt werden. Wenn sie dieses benötigen bitte...
- Seite 4 Olivenholz Ramin Teak Erklärung: Die Hauptgruppe ist diejenige Holzsorte die im Messfenster des humimeter BLW Messgerätes angezeigt wird. Wollen sie eine Holzsorte, die nicht am Messgerät angezeigt wird messen, so suchen sie diese in den Untergruppen und stellen dann die jeweilige Hauptgruppe ein. Z.B.: Wollen sie Pappel messen, stellen Sie am Gerät die Hauptgruppe Lärche ein.
-
Seite 5: Ansicht Messgerät
Ansicht Messgerät Sensorkabel Wassergehalt Holzgruppe Temperatur- Messwert Elektroden Nagelsonde Anschluss für USB-Kabel Kennlinien- Wahltasten EIN-AUS Taste Rolling Menu Batteriefach (Rückseite) Seite 5 Version 2.1_de... - Seite 6 Ebenenübersicht Tastensymbole Messfenster: Rolling Menu Power ON / OFF Sortenwahlebene Nach oben Nach unten Nächste Kennlinie Letzte Kennlinie Speichern Ausschalten Halten Messreihen Speicherebene ansehen Lieferantendaten Letzen Log anzeigen eingeben Neuen Log aufnehmen Ausschalten Menü: Hauptmenü Bestätigen Nach oben Nach unten Hinunter Hinauf Exit...
-
Seite 7: Bedienung / Handhabung
Bedienung – Handhabung Einschalten: Taste drei Sekunden drücken. Wechseln der Kennlinie: Taste oder . Uhrzeit einstellen: zweimal - Optionen – Datum / Uhrzeit Hier können Sie das Datum und die Uhrzeit, dem angezeigten Format entsprechend (JJ.MM.TT), über die Taste einstellen. Wenn Sie das Jahr eingegeben haben, drücken Sie die Taste zur Monatseingabe und später zur Tageseingabe vorzurücken. - Seite 8 Batteriewechsel Zuerst ist der Gummischutz vom Gehäuse zu entfernen. Dieser soll an der Oberseite vom Gehäuse gezogen werden. Bei einer optional vorhandenen USB-Buchse ist die Abdeckung vorher herauszuziehen. Drücken Sie mit einem Finger auf den Pfeil des Batteriedeckels und ziehen Sie diesen dann zurück. Entnehmen Sie die leeren Batterien und legen Sie vier neue 1,5 Volt AA Alkaline Batterien auf die richtige Position der Batteriepole.
- Seite 9 Der größere Stecker ist an eine USB Buchse auf ihrem PC anzustecken. Öffnen Sie nun am PC die LogMemorizer Software und schalten Sie ihr BLW ein. Die Datenübertragung kann am humimeter oder in der Software gestartet werden. Daten Senden am humimeter starten: Drücken Sie so lange die...
-
Seite 10: Haftungsausschluss
Sie mithilfe des mitgelieferten Druckerkabels das Gerät mit dem Drucker. Lösen Sie hierfür zuerst vorsichtig die Schmutzkappe an ihrem humimeter BLW. Stecken Sie zuerst den Stecker bei dem sich das Kunststoffgehäuse näher befindet am humimeter Gerät an. Schalten Sie danach das humimeter ein. -
Seite 11: Technische Daten
147 x 75 x 30 mm (ohne Hammer) Gewicht (inkl. Batt.) 265g Gewicht Rammelektrode 1500g Schutzart IP 40 Lieferumfang humimeter BLW, Rammelektrode, Kunststoffkoffer, Gummischutz, Elektroden (je 10 Stk. 40 & 60mm), 4 x 1,5Volt AA Alkaline Batterien Seite 11 Version 2.1_de... -
Seite 12: Wichtig! Unbedingt Lesen
Datenbankbasierende Aufzeichnung Ihrer Daten, direkte Analyse der Messdaten Programm, Vielfältige Exportfunktionen, Demo www.humimeter.com/wiki zum Download. Mobiler Messwert-Drucker – Batteriebetriebener Thermodrucker (11733) Isolierte Elektroden 60mm zur Bestimmung der Feuchte in definierter Messtiefe. Art Nr.: 11482 Technische Unterstützung zu Ihrem Gerät und umfangreiche Applikationshilfen finden Sie auf http://support.humimeter.com...
