5.8

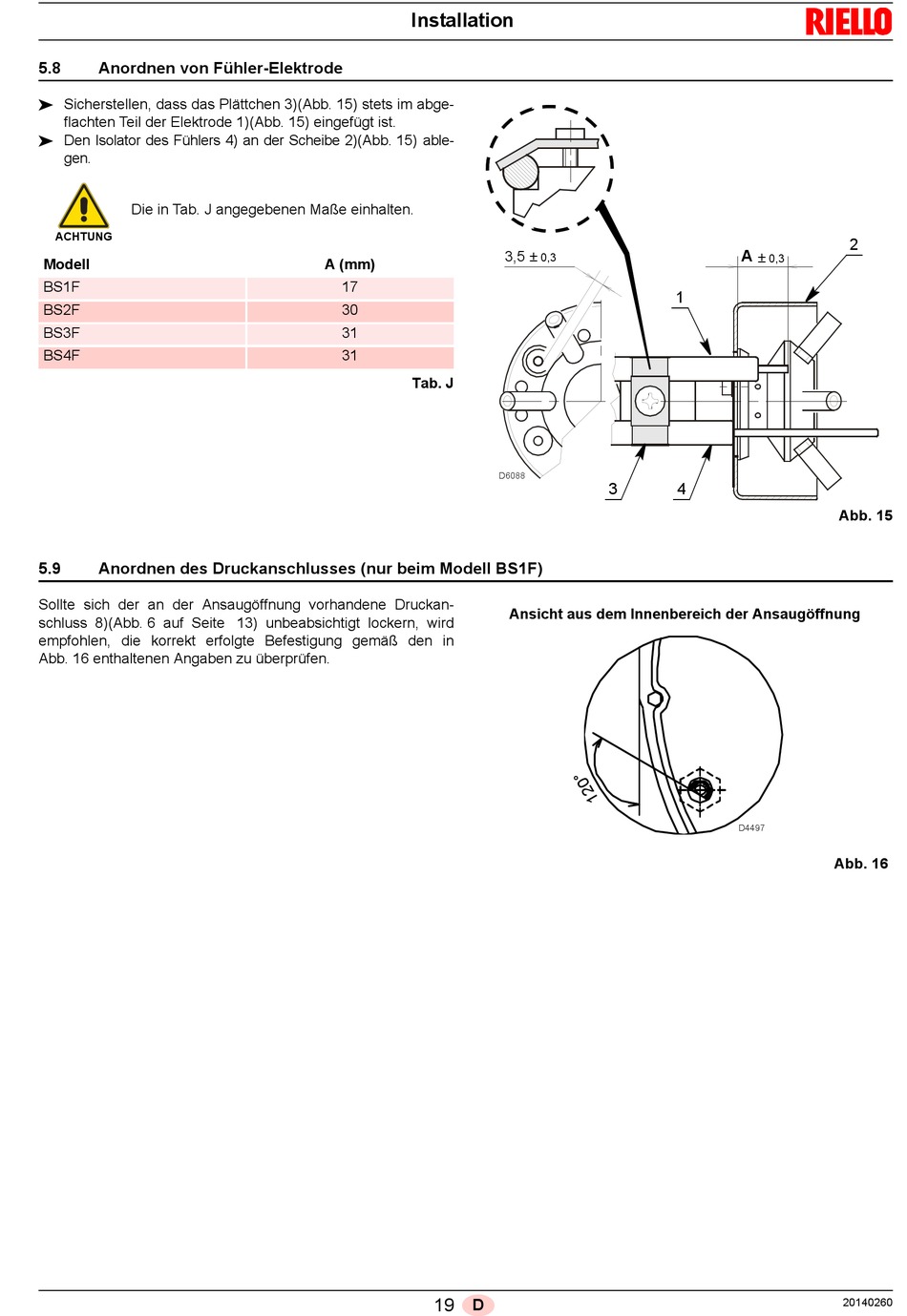

Anordnen von Fühler-Elektrode
Sicherstellen, dass das Plättchen 3)(Abb. 15) stets im abge-
flachten Teil der Elektrode 1)(Abb. 15) eingefügt ist.
Den Isolator des Fühlers 4) an der Scheibe 2)(Abb. 15) able-
gen.
Die in Tab. J angegebenen Maße einhalten.
ACHTUNG
Modell
BS1F
BS2F
BS3F
BS4F
5.9
Anordnen des Druckanschlusses (nur beim Modell BS1F)
Sollte sich der an der Ansaugöffnung vorhandene Druckan-
schluss 8)(Abb. 6 auf Seite 13) unbeabsichtigt lockern, wird
empfohlen, die korrekt erfolgte Befestigung gemäß den in
Abb. 16 enthaltenen Angaben zu überprüfen.
Installation
A (mm)
17
30
31
31
Tab. J
19
D
3,5 ±
0,3
D6088
3
Ansicht aus dem Innenbereich der Ansaugöffnung
A
±
0,3
1
4
Abb. 15
D4497
Abb. 16
20140260
2
