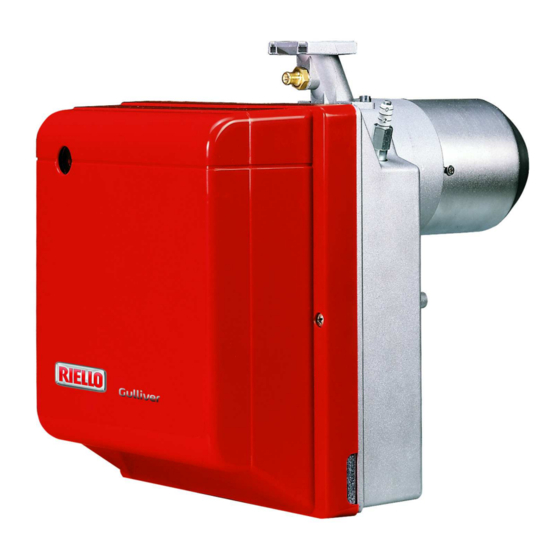

Riello BS2 912 T1 Montage- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für BS2 912 T1:
- Montage- und bedienungsanleitung (52 Seiten) ,
- Montage und bedienungs anleitung (48 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Installation, use and maintenance instructions
Instrucciones de instalación, uso y mantenimiento
Bruciatori di gas ad aria soffiata
I
Gas-Gebläsebrenner
D
Forced draught gas burners
GB
Quemadores de gas con aire soplado
E
Funzionamento monostadio
Einstufiger Betrieb
One stage operation
Funcionamiento a 1 llama
CODICE - CODE
CÓDIGO
3761158
3761258
20052601
3761316 - 3761358
20052611
3761416 - 3761458
20052612
MODELLO - MODELL
MODEL - MODELO
BS1
BS2
BS2 TL
BS3
BS3 TL
BS4
BS4 TL
TIPO - TYP
TYPE
911 T1
912 T1
912 T1
913 T1
913 T1
914 T1
914 T1
2903080 (10) - 11/2016
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Riello BS2 912 T1
Inhaltszusammenfassung für Riello BS2 912 T1
- Seite 1 Istruzioni per installazione, uso e manutenzione Montage und Bedienungsanleitung Installation, use and maintenance instructions Instrucciones de instalación, uso y mantenimiento Bruciatori di gas ad aria soffiata Gas-Gebläsebrenner Forced draught gas burners Quemadores de gas con aire soplado Funzionamento monostadio Einstufiger Betrieb One stage operation Funcionamiento a 1 llama CODICE - CODE...
- Seite 18 NOx max: 54 mg/kWh Kontrollorganismus: TÜV SÜD Industrie Service GmbH Ridlerstrase, 65 80339 Munchen DEUTSCHLAND Erklärung des Herstellers Die Firma RIELLO S.p.A. erklärt, dass die folgenden Produkte die vom deutschen Standard "1. BImSchV Fassung 26.01.2010” vorgeschriebenen NOx-Grenzwerte einhalten. Produkt Modell Leistung Gas-Gebläsebrenner...
- Seite 19 INHALT BESCHREIBUNG DES BRENNERS ..........1.1 Mitgeliefertes Zubehör .
-
Seite 20: Beschreibung Des Brenners
BESCHREIBUNG DES BRENNERS Gasbrenner mit einstufigem Betrieb. ➤ Der Brenner entspricht dem Schutzart IP X0D (IP 40) gemäß EN 60529. ➤ CE Kennzeichnung gemäß der Gasgeräterichtlinie 2009/142/EWG; PIN 0085AQ0409. Gemäß Richtlinien: Maschinenrichtlinie 2006/42/EG, Niederspannungsrichtlinie 2014/35/UE, Elektromagne- tische Verträglichkeit 2014/30/UE. Gasstrecke gemäß der Euronorm EN 676. ➤... -
Seite 21: Technische Merkmale
TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN 911 T1 912 T1 913 T1 914T1 ÷ ÷ ÷ ÷ Brennerleistung (1) ÷ ÷ ÷ ÷ Mcal/h 13,8 44,7 30,1 78,2 55,9 162,5 94,6 ÷ ÷ Unterer Heizwert: 8 12 kWh/m = 7000 10.340 kcal/m Erdgas (2. -
Seite 22: Arbeitsfelder
ARBEITSFELDER 912T1 911T1 D8829 kcal/h 10.000 20.000 30.000 40.000 50.000 60.000 70.000 80.000 Brennerleistung D8832 913T1 914T1 kcal/h Brennerleistung In dem Modell BS4 Typ 914T1, um den Betrieb für eine Leistung vom ÷ 250 kW zu gewähren, die geschnittene Gerauschdämmung weg- nehmen, so werden die zusätzlichen Schlitze des Lufteingangs auf der Verkleidung frei gemacht. -
Seite 23: Vom Gasdruck Am Brennerkopf Abhängige Brennerleistung
VOM GASDRUCK AM BRENNERKOPF ABHÄNGIGE BRENNERLEISTUNG Bei einem an dem Verbindungsrohr (M2, siehe Kap. 3.6, Seite 7) gemessenen Druck von 9,3 mbar, hin- sichtlich des Modells 912T1, mit einem feuerraumseitigen Druck von 0 mbar und mit Gas G20 - unterer Heizwert = 10 kWh/m (8.570 kcal/m ), erreicht man die Höchstleistung. -
Seite 24: Brennermontage
3.2 BRENNERMONTAGE Zur Installation des Brenners am Heizkessel sind folgende Vorgänge auszuführen: ➤ Falls erforderlich, die Bohrungen der Isolierdichtung (3, Abb. 3) erweitern. Mit den Schrauben (4) (falls erforderlich) den Muttern (2) an der Kesseltür (1) den Flansch (5) mit Iso- ➤... -
Seite 25: Gasstrecken
3.4 GASSTRECKEN, (nach EN 676) Die Gasstrecke muß der Euronorm EN 676 entsprechen und wird extra bestellt. Die Einregulierung wird entsprechend der beigefügten Betriebsanleitung durchgeführt. GASSTRECKEN ANSCHLÜSSE ABGESTIMMTER GEBRAUCH BRENNER CODE EINGANG AUSGANG MBC 65 DLE 3970570 Rp 1 / 2 Flansch 1 Erdgas und Flüssiggas MBDLE 405 B01... -
Seite 26: Elektrisches Verdrahtungsschema
3.7 ELEKTRISCHES VERDRAHTUNGSSCHEMA ZEICHENERKLÄRUNG – Kondensator CN1 – Verbinder Fühler – Zündelektrode – 1. Stufe Stundenzähler MV – Motor PA – Minimalluftdruckwächter PG – Minimalgasdruckwächter – Fernentstörung SO – Flammenfühler – Störabschaltung-Fernmeldung (230V - 0,5A max.) T6A – Sicherung – Brenner-Erdung –... -
Seite 27: Betrieb
BETRIEB 4.1 EINSTELLUNG DER BRENNER- LEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Bren- ners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebs- anleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastem- peratur und der mittlenen Kesseltemperatur. -
Seite 28: Luftklappeneinstellung
ACHTUNG ➤ Die Schrauben (7) bis zum Anschlag anschrauben (aber nicht befestigen), diese dann mit einem Anziehmo- ment von 3 – 4 Nm befestigen. ➤ Prüfen, dass es während des Betriebs keine Gasverluste durch die Schrauben gibt. Sollte sich der Druckanschluss (11) zufällig lockern, muss dieser richtig befestigt werden, wobei sicher zu ➤... -
Seite 29: Betriebsablauf
4.6 BETRIEBSABLAUF Störabschaltung Normal wegen Nichtzündung Thermostat Motor Zündtransformator Ventil Flamme Störabschaltung D5007 40s min. 3s max. 40s min. 3s max. Wird durch die Kontrollampe am Steuer- und Überwachungsgerät signalisiert (4, Abb. 1, Seite 2). 4.7 WIEDERANLAUFFUNKTION Das Steuergerät ermöglicht den erneuten Anlauf bzw. die vollständige Wiederholung des Anfahrprogramms für max. -
Seite 30: Wartung
WARTUNG Vor der Durchführung von Reinigungs- oder Kontrollarbeiten, immer die elektrische Versorgung zum Brenner durch Betätigung des Hauptschalters der Anlage abschalten und das Gasabsperrven- til schließen. Der Brenner bedarf regelmäßiger Wartung, die von autorisiertem Personal und in Übereinstimmung mit ört- lichen Gesetzen und Vorschriften ausgeführt werden muss. -
Seite 31: Störungen / Abhilfe
SIGNAL MÖGLICHE URSACHE Minimalluftdruckwächter schließt nicht oder ist vor dem Schließen des Begrenzungsthermostaten bereits geschlossen: 3 Blinken – Defekt am Luftdruckwächter; – Luftdruckwächter schlecht eingestellt. Licht in der Brennkammer vor dem Einschalten und beim Ausschalten des Brenners: 4 Blinken – Vorhandensein von Fremdlicht vor oder nach der Umschaltung des Begrenzungsthermostaten;... - Seite 32 STÖRUNGEN MÖGLICHE URSACHE ABHILFE Der Anschluss Phase - Nulleiter ist Umpolen. verwechselt. Der Brenner führt den Kein oder unwirksames Erdungskabel. Instand setzen. Vorbelüftungs- und Gemäß den Angaben dieser Anleitung Der Ionisationsfühler hat eine Kurz- Zündzyklus regulär aus; den richtigen Lage prüfen und den Ionisa- schluß...
-
Seite 33: Betriebsstörungen
6.2 BETRIEBSSTÖRUNGEN STÖRUNGEN MÖGLICHE URSACHE ABHILFE Richtige Position überprüfen und ggf. gemäß den Angaben in dieser Anleitung Geerdeter Fühler. korrekt einstellen. Ionisationsfühler reinigen oder ersetzen. Der Brenner geht Netzgasdruck überprüfen oder Magnet- während des Betriebs 4-maliges Erlöschen der Flamme. ventil gemäß den Angaben in dieser Anlei- in Störabschaltung.
