4.10

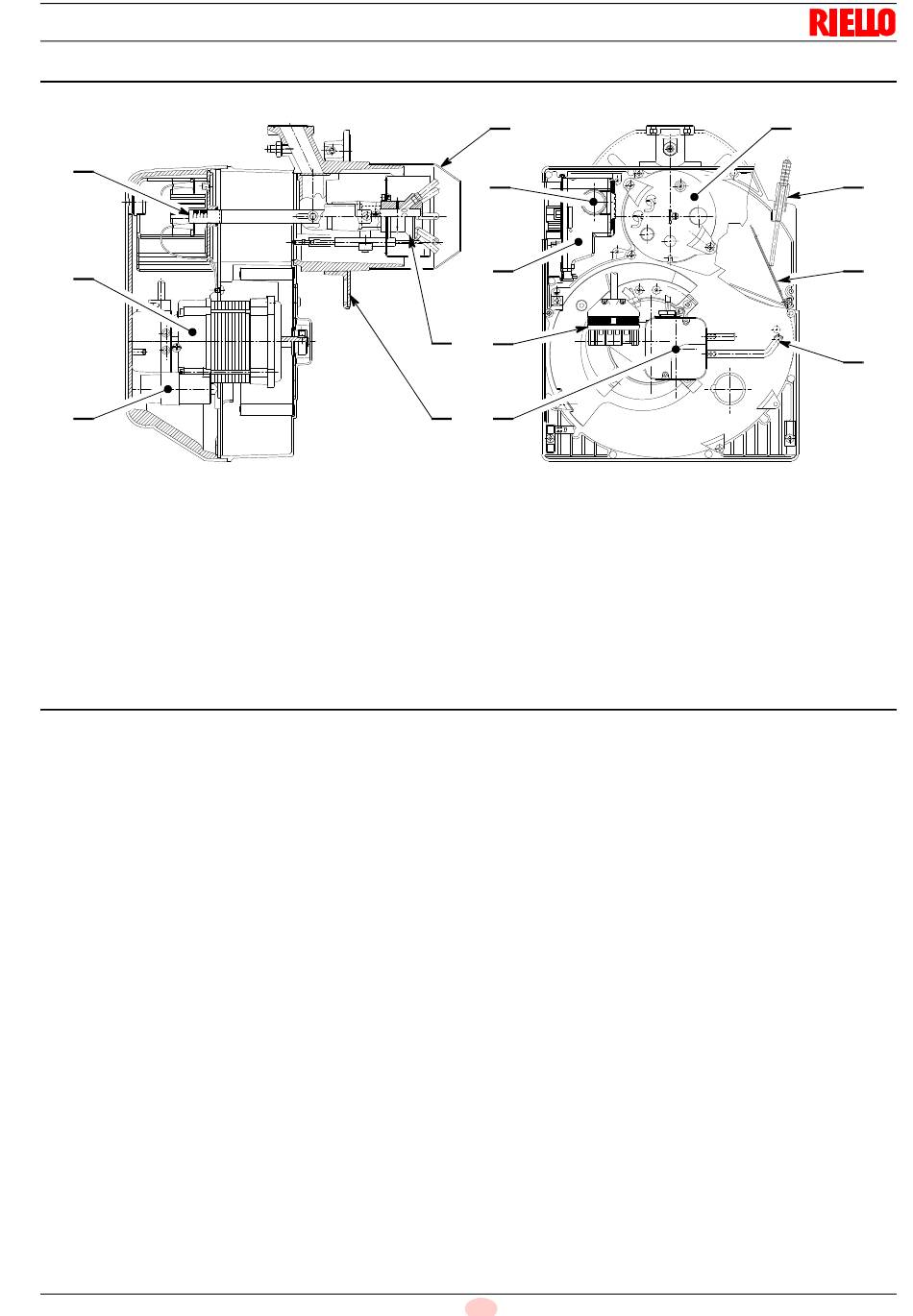

Beschreibung des Brenners
13
11
12
D7180
1
Luftdruckwächter
2
6-polige Steckdose für Gasstrecke
3
Steuer- und Kontrollgerät mit eingebauter 7-poliger Steck-
dose
4
Entstörtaste mit Störungsanzeige
5
Flansch mit Isolierdichtung
6
Luftklappenregulierung
7
Kopfhalterblock
4.11
Im Lieferumfang enthaltenes Material
Flansch mit Isolierdichtung . . . . . . . . . . . . . . . . . . . . . . . . . . 1 St.
Schrauben und Muttern für Befestigungsflansch am
Heizkessel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 St.
Schraube und Mutter für Flansch . . . . . . . . . . . . . . . . . . . . 1 St.
Verbindung Fernentstörung . . . . . . . . . . . . . . . . . . . . . . . . . 1 St.
7-poliger Stecker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 St.
Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 St.
Ersatzteilkatalog . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 St.
Kit Fernentstörung
Der Brenner ist mit einem Fernentstörungssatz (RS) ausgerüstet,
der aus einer Verbindung besteht, an der bis zu einer Entfernung
von max. 20 Metern eine Taste angeschlossen werden kann.
Für die Installation entfernen Sie den im Werk vorgerüsteten
Schutzblock und setzen Sie den mit dem Brenner gelieferten ein
(siehe Schaltplan).
Technische Beschreibung des Brenners
14
5
13
9
4
3
2
1
8
Druckentnahmestelle
9
Brennkopf
10 Luftklappe
11 Motor
12 Kondensator
13 Stellbügel für den Kopf
14 Gasverteiler
D
7
6
10
8
Abb. 6
20140260
