Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Installation, use and maintenance instructions

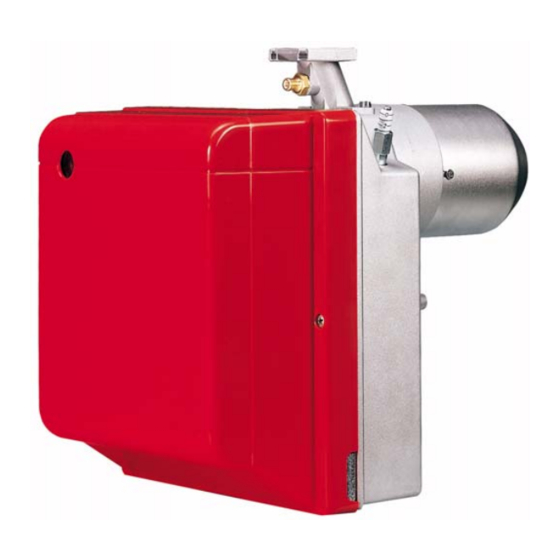

Bruciatori di gas ad aria soffiata
I
Gas-Gebläsebrenner
D
Forced draught gas burners
GB
Funzionamento monostadio
Einstufiger Betrieb
One stage operation
CODICE
CODE
3761112
3761212
3761312
3761316
3761412
3761416
MODELLO - MODELL
MODEL
BS1
BS2
BS3
BS3
BS4
BS4
TIPO - TYP
TYPE
911 T1
912 T1
913 T1
913 T1
914 T1
914 T1
2903032 (5) - 10/2008
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Riello Gulliver BS2
Inhaltszusammenfassung für Riello Gulliver BS2
- Seite 1 Istruzioni per installazione, uso e manutenzione Montage und Bedienungsanleitung Installation, use and maintenance instructions Bruciatori di gas ad aria soffiata Gas-Gebläsebrenner Forced draught gas burners Funzionamento monostadio Einstufiger Betrieb One stage operation CODICE MODELLO - MODELL TIPO - TYP CODE MODEL TYPE 3761112...
-
Seite 2: Dichiarazione Del Costruttore
TÜV SÜD Industrie Service GmbH Ridlerstrase, 65 80339 Munchen DEUTSCHLAND DICHIARAZIONE DEL COSTRUTTORE RIELLO S.p.A. dichiara che i seguenti prodotti rispettano i valori limite di emissione di NOx imposti dalla normativa tedesca 1. BImSchV, 2 Agosto 2001, § 7 (2). Prodotto Tipo... -
Seite 3: Inhaltsverzeichnis
INDICE DESCRIZIONE DEL BRUCIATORE ..........1.1 Materiale a corredo . -
Seite 4: Descrizione Del Bruciatore
DESCRIZIONE DEL BRUCIATORE Bruciatore di gas con funzionamento monostadio. Il bruciatore risponde al grado di protezione IP X0D (IP 40) secondo EN 60529. Marcatura CE secondo Direttiva Gas 90/396/CEE; PIN 0085AQ0409. Conforme alle Direttive: CEM 89/336/CEE - 2004/108/CE, Bassa Tensione 73/23/CEE - 2006/95/CE e Macchine 98/37/CEE. -
Seite 5: Dati Tecnici
DATI TECNICI DATI TECNICI TIPO 911 T1 912 T1 913 T1 914T1 ÷ ÷ ÷ ÷ Potenza termica (1) ÷ ÷ ÷ ÷ Mcal/h 13,8 44,7 30,1 78,2 55,9 94,6 ÷ ÷ Pci: 8 12 kWh/m = 7000 10.340 kcal/m Gas naturale (Famiglia 2) Pressione: min. -
Seite 6: Campi Di Lavoro
CAMPI DI LAVORO 912T1 911T1 D8829 10.000 20.000 30.000 40.000 50.000 60.000 70.000 80.000 kcal/h Potenza termica 914T1 913T1 D8830 50.000 100.000 200.000 250.000 kcal/h Potenza termica Nel modello BS4 tipo 914T1, per garantire il funzionamento con una ÷ potenzialità da 220 250 kW, togliere il fonoassorbente pretranciato per liberare le feritoie addizionali di ingresso d’aria sul cofano. -
Seite 7: Installazione
CORRELAZIONE TRA PRESSIONE DEL GAS E POTENZIALITÀ Per avere la massima potenzialità occorrono 9,3 mbar, relativamente al modello 912T1, misurati al manicotto (M2, vedi cap. 3.6, pag. 7) con camera di combustione a 0 mbar e gas G20 – Pci = 10 kWh/m (8.570 kcal/m D8933 200.000... -
Seite 8: Fissaggio Alla Caldaia
FISSAGGIO ALLA CALDAIA Per installare il bruciatore alla caldaia è necessario effettuare le seguenti operazioni: Allargare, se necessario, i fori dello schermo isolante (3, fig. 3). Fissare alla portina della caldaia (1) la flangia (5) mediante le quattro viti (4) e (se necessario) i dadi (2) interponendo lo schermo isolante (3) ma tenendo allentata una delle due viti superiori (4), (vedi fig. -
Seite 9: Rampa Gas
RAMPA GAS, (secondo EN 676) La rampa gas viene fornita a parte e per la sua regolazione vedere le istruzioni che l’accompagnano. RAMPA GAS ATTACCHI BRUCIATORE IMPIEGO ABBINABILE TIPO CODICE INGRESSO USCITA MBC 65 DLE 3970570 Rp 1 / 2 Flangia 1 Gas naturale e GPL MB DLE 405 B01... -
Seite 10: Collegamenti Elettrici
COLLEGAMENTI ELETTRICI LEGENDA – Condensatore CN1 – Connettore sonda – Elettrodo – Contaore MV – Motore PA – Pressostato aria PG – Pressostato gas minima RS – Reset remoto SO – Sonda ionizzazione – Spia blocco (230V - 0,5 A max) T6A –... -
Seite 11: Funzionamento
FUNZIONAMENTO REGOLAZIONE DELLA COM- BUSTIONE In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la regolazione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il controllo della concentrazione di CO e CO nei fumi, della loro temperatura e di quella media dell’acqua della caldaia. -
Seite 12: Regolazione Serranda Aria
ATTENZIONE Avvitare le viti (7) (senza bloccarle) fino a battuta; quindi bloccarle con una coppia di serraggio di 3 - 4 Nm. Controllare che, durante il funzionamento, non si verifichino perdite di gas dalle sedi delle viti. Qualora accidentalmente si allentasse la presa di pressione (11) si raccomanda il corretto fissaggio assicurandosi che il foro (F) posto nella parte interna del gruppo testa (1) sia rivolto verso il basso. -
Seite 13: Programma Di Avviamento
PROGRAMMA DI AVVIAMENTO Normale Blocco per mancata accensione Termostato Motore Trasf. d’accensione Valvola Fiamma Blocco D5007 40s min. 3s max. 40s min. 3s max. Segnalato dalla spia sull’apparecchiatura di comando e controllo (4, fig. 1, pag. 2). 4.7 FUNZIONE DI RICICLO L’apparecchiatura permette il riciclo, ossia la ripetizione completa del programma di avviamento, per un massimo di 3 tentativi nel caso in cui la fiamma si spegne in funzionamento. -
Seite 14: Manutenzione
MANUTENZIONE Prima di effettuare qualsiasi operazione di pulizia o controllo, togliere alimentazione elettrica al bru- ciatore agendo sull’interruttore generale dell’impianto e chiudere la valvola d’intercettazione del gas. Il bruciatore richiede una manutenzione periodica, che deve essere eseguita da personale abilitato e in con- formità... -
Seite 15: Anomalie / Rimedi
SEGNALE CAUSA PROBABILE Pressostato aria di minima non chiude o è già chiuso prima della chiusura del termostato limite: 3 lampeggi – guasto al pressostato aria; – pressostato aria non regolato; Luce presente in camera prima dell’accensione e allo spegnimento del bruciatore: 4 lampeggi –... - Seite 16 ANOMALIE POSSIBILE CAUSA RIMEDIO È invertito il collegamento Provvedere ad un loro scambio. fase-neutro. Manca o è inefficace il collegamento Il bruciatore esegue Provvedere a renderlo efficiente. di terra. normalmente il ciclo di preventilazione ed ac- Verificare la corretta posizione ed La sonda di ionizzazione è...
-
Seite 17: Anomalie In Funzionamento
6.2 ANOMALIE IN FUNZIONAMENTO ANOMALIA POSSIBILE CAUSA RIMEDIO Verificare la corretta posizione ed eventualmente aggiustarla secondo quanto indicato in questo manuale. Sonda a massa. Provvedere alla pulizia o la sostituzione della sonda di ionizzazione. Il bruciatore va in Verificare la pressione del gas in rete e/ blocco in funziona- Sparizione della fiamma per 4 volte. -
Seite 18: Konformitätserklärung K.e. 8.1.2004 - Belgium
Kontrollorganismus: TÜV SÜD Industrie Service GmbH Ridlerstrase, 65 80339 Munchen DEUTSCHLAND ERKLÄRUNG DES HERSTELLERS RIELLO S.p.A. erklärt, dass die folgenden Produkte die Nox-Emissionsgrenzwerte gemäß der deutschen Vorschrift 1. BImSchV, 2. August 2001, § 7 (2) respektieren. Produktreihe Modell 911 T1 912 T1 Gas-Gebläsebrenner... - Seite 19 INHALT BESCHREIBUNG DES BRENNERS ..........1.1 Mitgeliefertes Zubehör.
-
Seite 20: Beschreibung Des Brenners
BESCHREIBUNG DES BRENNERS Gasbrenner mit einstufigem Betrieb. Der Brenner entspricht dem Schutzart IP X0D (IP 40) gemäß EN 60529. CE Kennzeichnung gemäß der Gasgeräterichtlinie 90/396/EWG; PIN 0085AQ0409. Gemäß Richtlinien: EMV 89/336/EWG - 2004/108/EG, Niederspannungsrichtlinie 73/23/EWG - 2006/95/EG und Maschinenrichtlinie 98/37/EWG. Gasstrecke gemäß... -
Seite 21: Technische Merkmale
TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN 911 T1 912 T1 913 T1 914T1 ÷ ÷ ÷ ÷ Brennerleistung (1) ÷ ÷ ÷ ÷ Mcal/h 13,8 44,7 30,1 78,2 55,9 94,6 ÷ ÷ Unterer Heizwert: 8 12 kWh/m = 7000 10.340 kcal/m Erdgas (2. -
Seite 22: Arbeitsfelder
ARBEITSFELDER 912T1 911T1 D8829 10.000 20.000 30.000 40.000 50.000 60.000 70.000 80.000 kcal/h Brennerleistung 914T1 913T1 D8830 50.000 100.000 200.000 250.000 kcal/h Brennerleistung In dem Modell BS4 Typ 914T1, um den Betrieb für eine Leistung vom ÷ 250 kW zu gewähren, die geschnittene Gerauschdämmung weg- nehmen, so werden die zusätzlichen Schlitze des Lufteingangs auf der Verkleidung frei gemacht. -
Seite 23: Vom Gasdruck Am Brennerkopf Abhängige Brennerleistung
VOM GASDRUCK AM BRENNERKOPF ABHÄNGIGE BRENNERLEISTUNG Bei einem an dem Verbindungsrohr (M2, siehe Kap. 3.6, Seite 7) gemessenen Druck von 9,3 mbar, hin- sichtlich des Modells 912T1, mit einem feuerraumseitigen Druck von 0 mbar und mit Gas G20 - unterer Heizwert = 10 kWh/m (8.570 kcal/m ), erreicht man die Höchstleistung. -
Seite 24: Brennermontage
3.2 BRENNERMONTAGE Zur Installation des Brenners am Heizkessel sind folgende Vorgänge auszuführen: Falls erforderlich, die Bohrungen der Isolierdichtung (3, Abb. 3) erweitern. Mit den Schrauben (4) (falls erforderlich) den Muttern (2) an der Kesseltür (1) den Flansch (5) mit Iso- lierdichtung (3) montieren, aber eine der zwei höheren Schrauben losschrauben (siehe Abb. -
Seite 25: Gasstrecken
3.4 GASSTRECKEN, (nach EN 676) Die Gasstrecke muß der Euronorm EN 676 entsprechen und wird extra bestellt. Die Einregulierung wird entsprechend der beigefügten Betriebsanleitung durchgeführt. GASSTRECKEN ANSCHLÜSSE ABGESTIMMTER GEBRAUCH BRENNER CODE EINGANG AUSGANG MBC 65 DLE 3970570 Rp 1 / 2 Flansch 1 Erdgas und Flüssiggas MB DLE 405 B01... -
Seite 26: Elektrisches Verdrahtungsschema
3.7 ELEKTRISCHES VERDRAHTUNGSSCHEMA ZEICHENERKLÄRUNG – Kondensator CN1 – Verbinder Fühler – Zündelektrode – 1. Stufe Stundenzähler MV – Motor PA – Minimalluftdruckwächter PG – Minimalgasdruckwächter – Fernentstörung SO – Flammenfühler – Störabschaltung-Fernmeldung (230V - 0,5A max.) T6A – Sicherung – Brenner-Erdung –... -
Seite 27: Betrieb
BETRIEB 4.1 EINSTELLUNG DER BRENNER- LEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Bren- ners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebs- anleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastem- peratur und der mittlenen Kesseltemperatur. -
Seite 28: Luftklappeneinstellung
ACHTUNG Die Schrauben (7) bis zum Anschlag anschrauben (aber nicht befestigen), diese dann mit einem Anziehmo- ment von 3 – 4 Nm befestigen. Prüfen, dass es während des Betriebs keine Gasverluste durch die Schrauben gibt. Sollte sich der Druckanschluss (11) zufällig lockern, muss dieser richtig befestigt werden, wobei sicher zu stellen ist, dass das Loch (F) an der inneren Seite des Kopfblocks (1) nach unten gerichtet ist. -
Seite 29: Betriebsablauf
4.6 BETRIEBSABLAUF Störabschaltung Normal wegen Nichtzündung Thermostat Motor Zündtransformator Ventil Flamme Störabschaltung D5007 40s min. 3s max. 40s min. 3s max. Wird durch die Kontrollampe am Steuer- und Überwachungsgerät signalisiert (4, Abb. 1, Seite 2). 4.7 WIEDERANLAUFFUNKTION Das Steuergerät ermöglicht den erneuten Anlauf bzw. die vollständige Wiederholung des Anfahrprogramms für max. -
Seite 30: Wartung
WARTUNG Vor der Durchführung von Reinigungs- oder Kontrollarbeiten, immer die elektrische Versorgung zum Brenner durch Betätigung des Hauptschalters der Anlage abschalten und das Gasabsperrven- til schließen. Der Brenner bedarf regelmäßiger Wartung, die von autorisiertem Personal und in Übereinstimmung mit ört- lichen Gesetzen und Vorschriften ausgeführt werden muss. -
Seite 31: Störungen / Abhilfe
SIGNAL MÖGLICHE URSACHE Minimalluftdruckwächter schließt nicht oder ist vor dem Schließen des Begren- zungsthermostaten bereits geschlossen: 3 Blinken – Defekt am Luftdruckwächter; – Luftdruckwächter schlecht eingestellt. Licht in der Brennkammer vor dem Einschalten und beim Ausschalten des Brenners: 4 Blinken –... - Seite 32 STÖRUNGEN MÖGLICHE URSACHE ABHILFE Der Anschluss Phase - Nulleiter ist Umpolen. verwechselt. Kein oder unwirksames Erdungska- Instand setzen. Der Brenner führt den bel. Vorbelüftungs- und Gemäß den Angaben dieser Anleitung Zündzyklus regulär Der Ionisationsfühler hat eine Kurz- den richtigen Lage prüfen und den Ioni- aus;...
-
Seite 33: Betriebsstörungen
6.2 BETRIEBSSTÖRUNGEN STÖRUNGEN MÖGLICHE URSACHE ABHILFE Richtige Position überprüfen und ggf. gemäß den Angaben in dieser Anleitung Geerdeter Fühler. korrekt einstellen. Ionisationsfühler reinigen oder ersetzen. Der Brenner geht N e t z g a s d r u c k ü... -
Seite 34: Manufacturer's Declaration
TÜV SÜD Industrie Service GmbH Ridlerstrase, 65 80339 Munchen DEUTSCHLAND MANUFACTURER'S DECLARATION RIELLO S.p.A. declares that the following products are compliant with NOx maximum emission values as set by the German Directive 1.BimSchv, 2 August 2001, § 7 (2). Product Type... - Seite 35 INDEX BURNER DESCRIPTION ............1.1 Burner equipment .
-
Seite 36: Burner Description
BURNER DESCRIPTION One stage gas burner. The burner meets protection level of IP X0D (IP 40), EN 60529. CE marking according to Gas Appliance directive 90/396/EEC; PIN 0085AQ0409. According to directives: EMC 89/336/EEC - 2004/108/EC, Low Voltage 73/23/EEC - 2006/95/EC and Machines 98/37/EEC. -
Seite 37: Technical Data
TECHNICAL DATA 2.1 TECHNICAL DATA TYPE 911 T1 912 T1 913 T1 914T1 16 – 52 35 – 91 65 – 200 110 – 250 Thermal power (1) Mcal/h 13.8 – 44.7 30.1 – 78.2 55.9 – 172 94.6 – 215 Net heat value: 8 –... -
Seite 38: Firing Rate
2.3 FIRING RATES 912T1 911T1 D8829 10.000 20.000 30.000 40.000 50.000 60.000 70.000 80.000 kcal/h Thermal power 914T1 913T1 D8830 50.000 100.000 200.000 250.000 kcal/h Thermal power In the BS4 model type 914T1, in order to guarantee the working with an output of 220 - 250 kW, remove the blank deadening to free the supplementary slits of the air inlet on the cover. -
Seite 39: Installation
CORRELATION BETWEEN GAS PRESSURE AND BURNER OUTPUT To obtain the maximum output, a gas head pressure of 9.3 mbar, relatively to 912T1 model, is measured (M2, see chapter 3.6, page 7) with the combustion chamber at 0 mbar using gas G20 with a net heat value of 10 kWh/m (8.570 kcal/m D8933... -
Seite 40: Boiler Fixing
3.2 BOILER FIXING To fit the burner to the boiler it is necessary to carry out the following: Widen, if necessary, the insulating gasket holes (3, fig. 3). Fix the flange (5) to the boiler door (1) using four screws (4) and (if necessary) the nuts (2) interposing the insulating gasket (3) but keep unloosing one of the two upper screws (4) (see fig. -
Seite 41: Gas Train
3.4 GAS TRAIN, (as EN 676) The gas train is supplied separately, for its adjustment see the enclosed instructions. GAS TRAIN CONNECTIONS MATCHED BURNER TYPE CODE INLET OUTLET MBC 65 DLE 3970570 Rp 1/2 Flange 1 Natural gas and LPG MB DLE 405 B01 3970546 Rp 1/2... -
Seite 42: Electrical Wiring
3.7 ELECTRICAL WIRING KEY TO LAY-OUT – Capacitor CN1 – Ionisation probe connector – Electrode – Hour counter MV – Motor – Min. air pressure switch – Min. gas pressure svitch – Remote reset – Ionisation probe – Lock-out signal (230V - 0.5A max.) T6A –... -
Seite 43: Working
WORKING 4.1 COMBUSTION ADJUSTMENT In conformity with Efficiency Directive 92/42/EEC the application of the burner on the boiler, adjustment and testing must be carried out observing the instruction manual of the boiler, including verification of the CO and concentration in the flue gases, their temperatures and the average temperature of the water in the boiler. -
Seite 44: Air Damper Setting
WARNING Tighten the screws (7) completely (without locking them); then lock them with a torque wrench setting of 3-4 Nm. Check there are no gas leaks from the screws during these operations. If the pressure test point (11) should work loose, it must be correctly fixed ensuring that the hole (F) inside the head assembly (1) is facing downwards. -
Seite 45: Burner Start-Up Cycle
4.6 BURNER START-UP CYCLE Normal Lock-out, due to light failure Thermostat Motor Ignition transformer Valve Flame Lock-out D5007 40s min. 3s max. 40s min. 3s max. Lock-out is indicated by a lamp on the control box (4, fig. 1, page 2). 4.7 RE-CYCLE FUNCTION The control box allows re-cycling, i.e. -
Seite 46: Maintenance
MAINTENANCE Disconnect the electric supply to the burner by switching off the main power switch and close the gas shut-off valve before maintaining or checking the system. The burner requires scheduled maintenance that must be carried out by qualified personnel and in compli- ance with local legislation. -
Seite 47: Faults / Solutions
SIGNAL PROBABLE CAUSE Min. air pressure switch does not close or is already closed before the limit thermostat closed: 3 pulses – air pressure switch faulty; – air pressure switch incorrectly regulated. Light present in the chamber before the burner’s switching on or off: 4 pulses –... - Seite 48 FAULTS POSSIBLE CAUSES SOLUTION Phase and neutral connection is Invert them. inverted. The earth connection lacks or is ineffi- Make the earth connection efficient. T h e b u r n e r r u n s n o r - cient.
-
Seite 49: Operating Irregularities
6.2 OPERATING IRREGULARITIES FAULTS POSSIBLE CAUSES SOLUTION Check the right position and if necessary set it according to the instructions of this Earth probe. manual. Clean or replace the ionization probe. Check the gas pressure in the network The burner locks out The flame disappears 4 times. - Seite 52 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.riello.it Con riserva di modifiche - Änderungen vorbehalten! - Subject to modifications...
