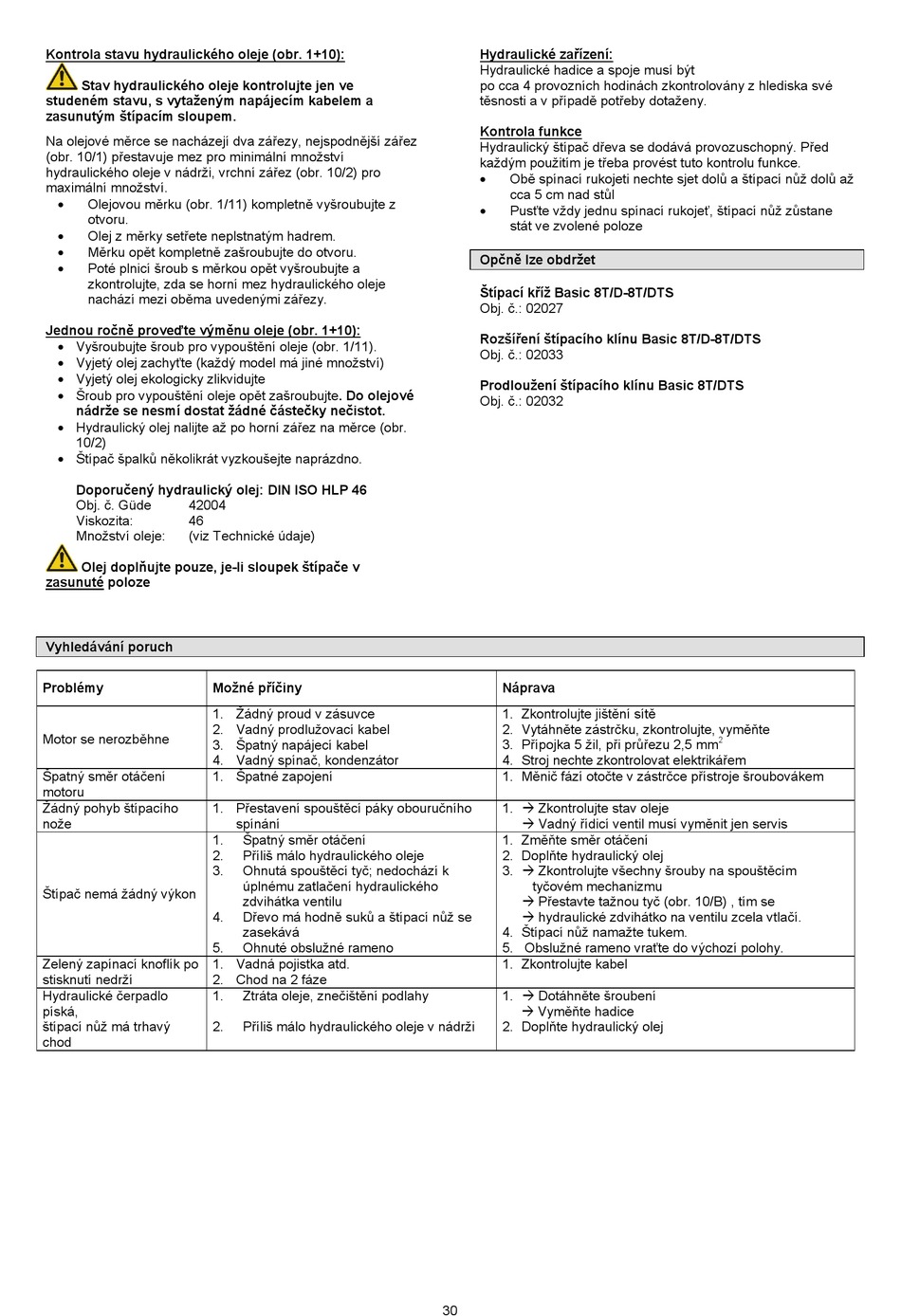

Kontrola stavu hydraulického oleje (obr. 1+10):
Stav hydraulického oleje kontrolujte jen ve
studeném stavu, s vytaženým napájecím kabelem a
zasunutým štípacím sloupem.
Na olejové měrce se nacházejí dva zářezy, nejspodnější zářez
(obr. 10/1) přestavuje mez pro minimální množství
hydraulického oleje v nádrži, vrchní zářez (obr. 10/2) pro
maximální množství.
• Olejovou měrku (obr. 1/11) kompletně vyšroubujte z
otvoru.
•
Olej z měrky setřete neplstnatým hadrem.
• Měrku opět kompletně zašroubujte do otvoru.
•
Poté plnicí šroub s měrkou opět vyšroubujte a
zkontrolujte, zda se horní mez hydraulického oleje
nachází mezi oběma uvedenými zářezy.
Jednou ročně proveďte výměnu oleje (obr. 1+10):
• Vyšroubujte šroub pro vypouštění oleje (obr. 1/11).
• Vyjetý olej zachyťte (každý model má jiné množství)
• Vyjetý olej ekologicky zlikvidujte
• Šroub pro vypouštění oleje opět zašroubujte. Do olejové
nádrže se nesmí dostat žádné částečky nečistot.
• Hydraulický olej nalijte až po horní zářez na měrce (obr.
10/2)
• Štípač špalků několikrát vyzkoušejte naprázdno.
Doporučený hydraulický olej: DIN ISO HLP 46
Obj. č. Güde 42004
Viskozita: 46
Množství oleje: (viz Technické údaje)
Olej doplňujte pouze, je-li sloupek štípače v
zasunuté poloze
Vyhledávání poruch
Problémy Možné příčiny
1. Žádný proud v zásuvce
2. Vadný prodlužovací kabel
Motor se nerozběhne
3. Špatný napájecí kabel
4. Vadný spínač, kondenzátor
Špatný směr otáčení 1. Špatné zapojení
motoru
Žádný pohyb štípacího 1. Přestavení spouštěcí páky obouručního
nože
1.
2.
3.
Štípač nemá žádný výkon
4.
5.
Zelený zapínací knoflík po 1. Vadná pojistka atd.
stisknutí nedrží 2. Chod na 2 fáze
Hydraulické čerpadlo 1.
píská,
2.
štípací nůž má trhavý
chod
spínání
Špatný směr otáčení
Příliš málo hydraulického oleje
Ohnutá spouštěcí tyč; nedochází k
úplnému zatlačení hydraulického
zdvihátka ventilu
Dřevo má hodně suků a štípací nůž se
zasekává
Ohnuté obslužné rameno
Ztráta oleje, znečištění podlahy
Příliš málo hydraulického oleje v nádrži
Hydraulické zařízení:
Hydraulické hadice a spoje musí být
po cca 4 provozních hodinách zkontrolovány z hlediska své
těsnosti a v případě potřeby dotaženy.
Kontrola funkce
Hydraulický štípač dřeva se dodává provozuschopný. Před
každým použitím je třeba provést tuto kontrolu funkce.
•
Obě spínací rukojeti nechte sjet dolů a štípací nůž dolů až
cca 5 cm nad stůl
• Pusťte vždy jednu spínací rukojeť, štípací nůž zůstane
stát ve zvolené poloze
Opčně lze obdržet
Štípací kříž Basic 8T/D-8T/DTS
Obj. č.: 02027
Rozšíření štípacího klínu Basic 8T/D-8T/DTS
Obj. č.: 02033
Prodloužení štípacího klínu Basic 8T/DTS
Obj. č.: 02032
Náprava
1. Zkontrolujte jištění sítě
2. Vytáhněte zástrčku, zkontrolujte, vyměňte
3. Přípojka 5 žil, při průřezu 2,5 mm
4. Stroj nechte zkontrolovat elektrikářem
1. Měnič fází otočte v zástrčce přístroje šroubovákem
1.  Zkontrolujte stav oleje
 Vadný řídicí ventil musí vyměnit jen servis
1. Změňte směr otáčení
2. Doplňte hydraulický olej
3.  Zkontrolujte všechny šrouby na spouštěcím
tyčovém mechanizmu
 Přestavte tažnou tyč (obr. 10/B) , tím se
 hydraulické zdvihátko na ventilu zcela vtlačí.
4. Štípací nůž namažte tukem.
5. Obslužné rameno vraťte do výchozí polohy.
1. Zkontrolujte kabel
1.  Dotáhněte šroubení
 Vyměňte hadice
2. Doplňte hydraulický olej
