BEDIENUNGSANLEITUNG
HOLZSPALTER DHH 750/10 T
•
Artikel-Nr. 01984
•
Artikel-Nr. 01987
•
Artikel-Nr. 01988

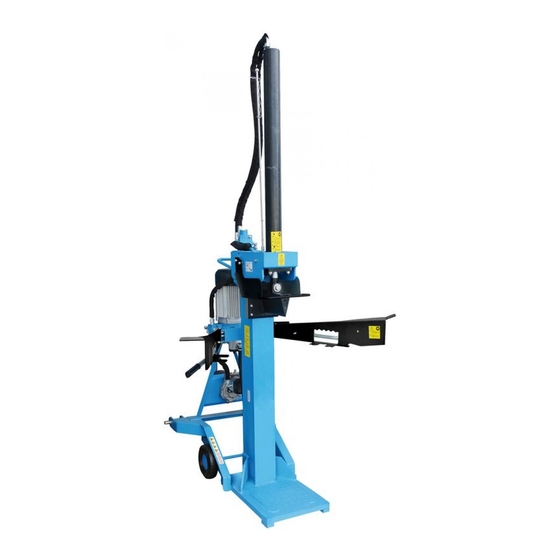

HOLZSPALTER DHH 1100/13 T
•
Artikel-Nr. 01975
•
Artikel-Nr. 01976
•
Artikel-Nr. 01977
HOLZSPALTER DHH 1100/16 T
•
Artikel-Nr. 01936
Güde GmbH & Co. KG
Birkichstrasse 6
74549 Wolpertshausen
www.guede.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gude DHH 1100/13 T
Inhaltszusammenfassung für Gude DHH 1100/13 T

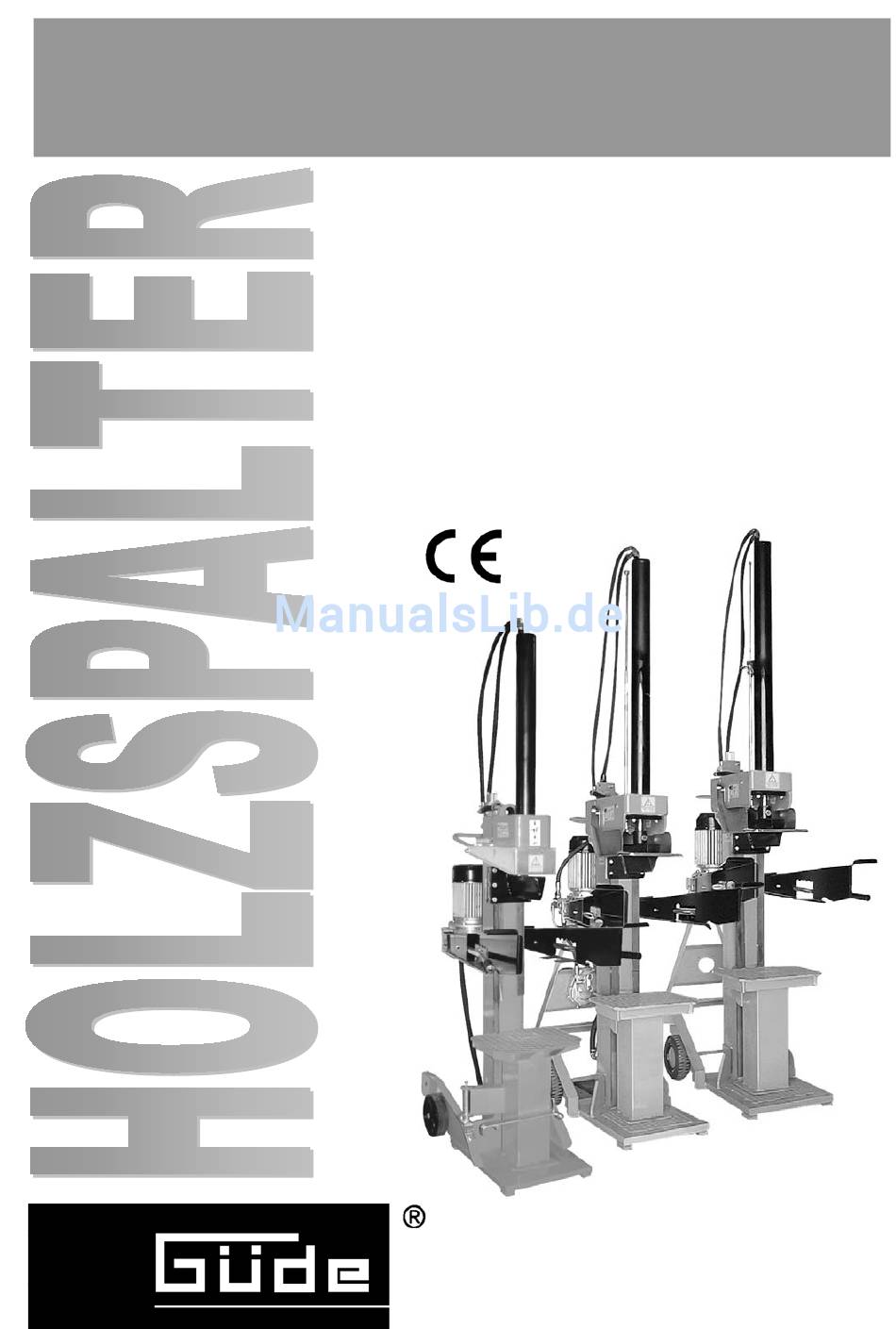

- Seite 1 BEDIENUNGSANLEITUNG HOLZSPALTER DHH 750/10 T • Artikel-Nr. 01984 • Artikel-Nr. 01987 • Artikel-Nr. 01988 HOLZSPALTER DHH 1100/13 T • Artikel-Nr. 01975 • Artikel-Nr. 01976 • Artikel-Nr. 01977 HOLZSPALTER DHH 1100/16 T • Artikel-Nr. 01936 Güde GmbH & Co. KG Birkichstrasse 6 74549 Wolpertshausen www.guede.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Abschnitt Seite Beschreibung der Maschine Allgemeine Hinweise Technische Daten Sicherheitshinweise Bestimmungsgemäße Verwendung Restrisiken Transport und Aufstellen Elektrischer Anschluß Arbeitshinweise Hydraulik Störbehebung Wartung/Reparatur Gewährleistung Konformitätserklärung Abschnitt 1 1 Bedienhebel 2 Schalter mit Not-Aus-Taste 3 Kurzholztisch 4 Auslösegestänge 5 Spaltmesser 6 Haltekralle 7 Endabschaltbügel ABSCHNITT 2 Allgemeine Hinweise... - Seite 3 Ca. 365 kg Anschluß Zapfwelle Motorleistung ------------- 540 U/min. Zapfwellendrehzahl Artikel-Nr. 01936 DHH 1100/13 T Modell 1100 TE Modell 1100 TZ Modell 1100 TEZ (m. E.-Motor) (m. Zapfwellenantrieb) (m. E.-Motor + Zapfwellenantrieb) H x B x L (*2100) 2600x800x1300 mm...
-
Seite 4: Sicherheitshinweise
ABSCHNITT 4 Sicherheitshinweise Sicherheits – Informationen: Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten ( Erstinbetriebnahme!)! Geben Sie die Sicherheitshinweise an alle Personen weiter, die an der Maschine arbeiten. Alle Sicherheits- und Gefahrenhinweise an der Maschine vollzählig in lesbarem Zustand halten. Die Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden. -
Seite 5: Restrisiken
Die Maschine darf nur von Personen genutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer. -
Seite 6: Elektrischer Anschluß
ABSCHNITT 8 Elektrischer Anschluß Elektrische Anschlußleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, daß beim Überprüfen die Anschlußleitung nicht mit dem Stromnetz verbunden ist. Elektrische Anschlußleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlußleitungen mit Kennzeichnung H 07 RN. Ein Aufdruck der Typenbezeichnung auf der Anschlußleitung ist Vorschrift. Schadhafte Elektro-Anschlußleitungen An elektrischen Anschlußleitungen entstehen öfter Isolationsschäden. - Seite 7 Niemals schnell hochfahren und keine Gewalt! Bedienungsfehler sind hierbei klar aus jeder Gewährleistung ausgeschlossen!! Nun den Schaltgriff loslassen, der Spaltkeil wird von der Kolbenstange nach oben gezogen. Der Holzspalter ist nun einsatzbereit (Abb. 3) Inbetriebnahme bei hochgefahrenem Zylinder: Strom anschliessen, Motor einschalten, fertig. (Auf Laufrichtung achten!) dto.
- Seite 8 Hubbegrenzung nach unten Langholz Der Zylinder fährt lediglich 104 cm max. aus (s. Abb. 6). Einstellhülse in oberste Stellung (s. Abb. 5). Kurzholz Spaltmesser bis 5 cm über Kurzholztisch fahren. Einen Bedienhebel loslassen und Spalter abschalten. Entsprechende Einstellung (s. Abb. 7) vornehmen. Abb.
-
Seite 9: Ölstand Prüfen
ABSCHNITT 10 Hydraulikanlage Die Hydraulikanlage ist ein geschlossenes System mit Öltank, Ölpumpe und Steuerventil. Das werkseitig komplettierte System darf nicht verändert oder gar manipuliert werden. Ölstand regelmäßig kontrollieren. Zu niedriger Ölstand beschädigt die Ölpumpe. (Abb. 8) Hydraulikanschlüsse und Verschraubungen regelmäßig auf Dichtheit prüfen –... -
Seite 10: Hydraulik
Spalter hat keine Leistung ⇒ Alle Schrauben am Auslösegestänge kontrollieren. ⇒ Zugstange (s. B Abb. 10) nachstellen, damit der Hydraulikstößel am Ventil ganz eingedrückt wird. Abb. 10 Hydraulik Ölverlust, Bodenverschmutzung ⇒ Verschraubungen nachziehen ⇒ Schläuche austauschen ABSCHNITT 12 Wartung und Reparatur •... - Seite 11 Wechsel Hydrauliköl (Abb. 11) Jährlich einen Ölwechsel durchführen: Ölablaßschraube (1) herausdrehen Altöl auffangen (ca. 21 Liter) Altöl umweltgerecht entsorgen Ölablaßschraube wieder eindrehen. Beachten! Keine Schmutzteile in den Ölbehälter. Hydrauliköl einfüllen, bis zur oberen Imbusschraube (2) Holzspalter einige Male leer betätigen. Empfohlenes Hydrauliköl: DIN ISO HLP 46 Güde Artikel-Nr.
-
Seite 12: Gewährleistung
13. Achtung! Schnittwunden oder Quetschungen: die Hände während der Messerbewegung von den Gefahrenbereichen fernhalten. 14. Warnung: Elektrische Spannung gemäß Schildangabe (220V) Warnung: Elektrische Spannung gemäß Schildangabe (400V) ABSCHNITT 14 Gewährleistung Auf diese Geräte gewähren wir Ihnen 24 Monate. 1. Ausschließlich auf Material- oder Fabrikationsfehler. Schadhafte Teile werden kostenlos ersezt, der Austausch ist kundenseitig vorzunehmen. -
Seite 13: Konformitätserklärung
EG-Konformitätserklärung EC Declaration of Conformity Hiermit erklären wir, Güde GmbH & Co. KG We herewith declare, Birkichstrasse 6, 74549 Wolpertshausen, Germany Daß die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen.
