5.7 E-Hand-Schweißen
Quetsch- und Verbrennungsgefahr!
Beim Wechseln von abgebrannten oder neuen Stabelektroden
• Gerät am Hauptschalter ausschalten.
• Geeignete Schutzhandschuhe tragen.
• Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um
geschweißte Werkstücke zu bewegen.
• Elektrodenhalter immer isoliert ablegen!
Schutzgasanschluss!
Beim E-Hand-Schweißen liegt am Schutzgasanschluss (Anschlussnippel G¼")
Leerlaufspannung an.
• Gelbe Isolierkappe am Anschlussnippel G¼" aufstecken (Schutz vor elektr. Spannung und
Schmutz).

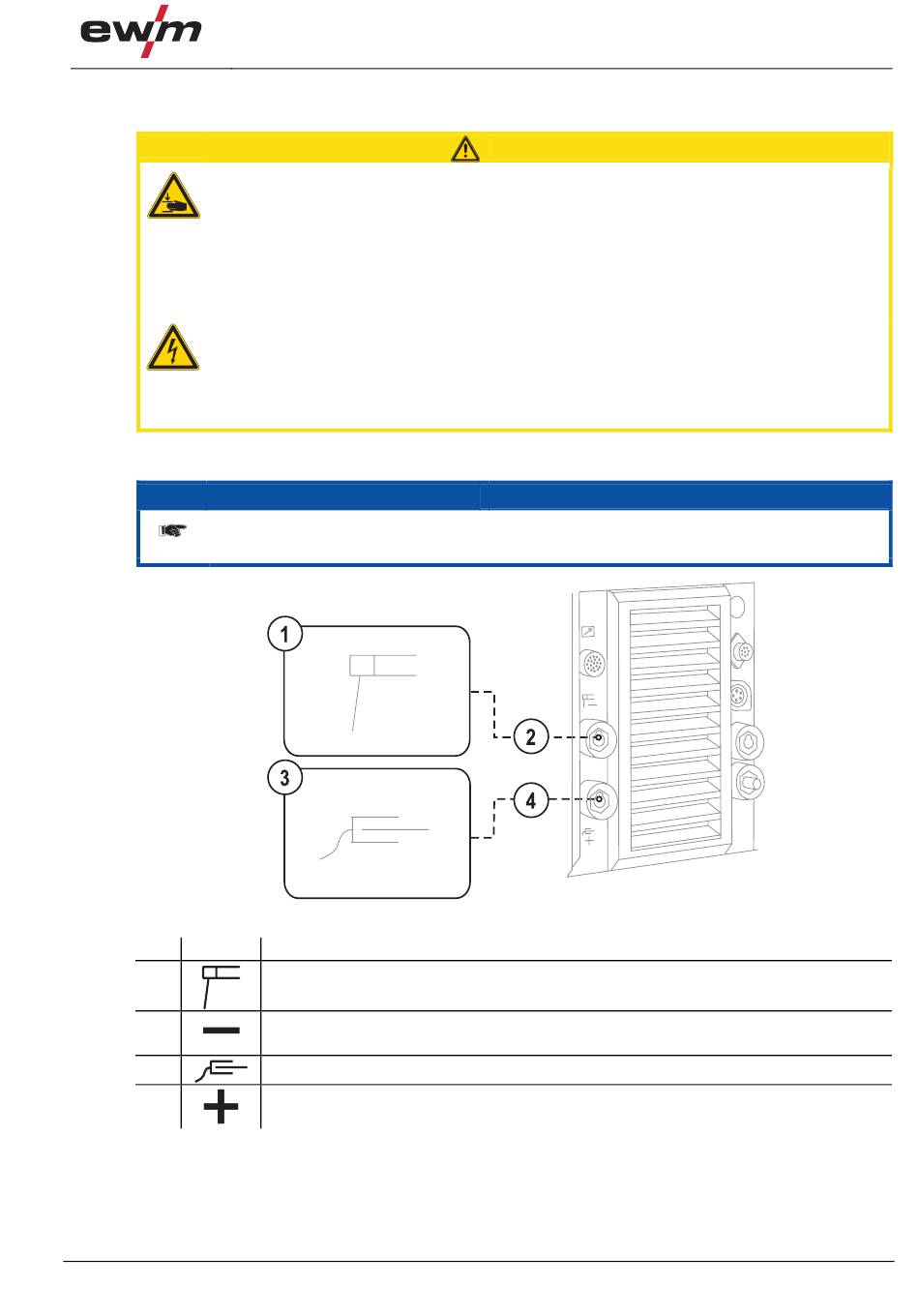

5.7.1 Anschluss Elektrodenhalter und Werkstückleitung
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
Pos. Symbol
1
2
3
4
099-000120-EW500
26.07.2011
Beschreibung 0
Elektrodenhalter
Anschlussbuchse, Schweißstrom „-"
Anschluss Werkstückleitung bzw. Elektrodenhalter
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Elektrodenhalter bzw. Werkstückleitung
Aufbau und Funktion
VORSICHT
HINWEIS
Abbildung 5-23
E-Hand-Schweißen
