5.6.3.1

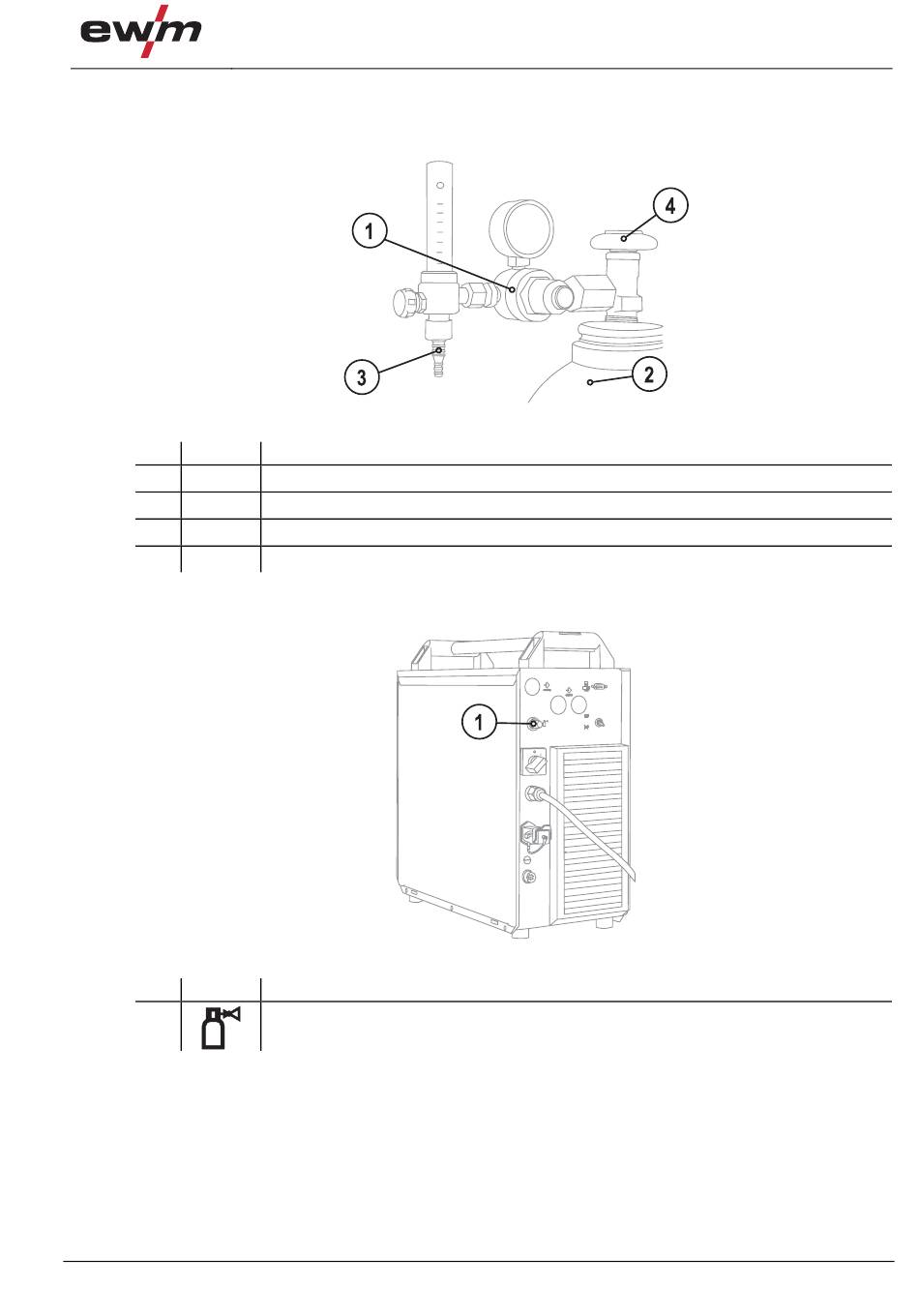

Anschluss Schutzgasversorgung
•
Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen.
•
Schutzgasflasche mit Sicherungskette sichern.
Pos. Symbol
1
2
3
4
•
Druckminderer an Gasflaschenventil gasdicht festschrauben.
•
Überwurfmutter des Gasschlauchanschlusses an „Ausgangsseite Druckminderer" verschrauben.
Pos. Symbol
1
•
Überwurfmutter der Schutzgasleitung am Anschlussnippel G¼" anschließen.
099-000120-EW500
26.07.2011
Beschreibung
0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
Beschreibung
0
Anschlussnippel G¼", Schutzgasanschluss
Aufbau und Funktion
Abbildung 5-4
Abbildung 5-5
WIG-Schweißen
29
