5.6 WIG-Schweißen
5.6.1 Anschluss Schweißbrenner und Werkstückleitung
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten
(siehe Brennerbetriebsanleitung).
Pos. Symbol
1
2
3
4
5
6
7
8
• Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
• Gelbe Schutzkappe von Anschlussnippel G¼" entfernen.
• Schutzgasanschluss des Schweißbrenners am Anschlussnippel G¼" festschrauben.
• Steuerleitungsstecker des Schweißbrenners in Anschlussbuchse für Steuerleitung Schweißbrenner (5-
polig bei Standardbrenner, 8-polig bei Up/Down- bzw. Potibrenner und 12-polig bei Up/Down-Brenner
mit Anzeige) stecken und festziehen.
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
099-000120-EW500
26.07.2011
Beschreibung 0
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse, 8-polig / 12-polig
8-polig: Steuerleitung WIG- Up/Down- oder Potibrenner
12-polig: Steuerleitung WIG- Up/Downbrenner mit LED-Anzeige (Option)
Anschlussbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromleitung WIG-Schweißbrenner
Anschlussnippel G¼"
Schutzgasanschluss WIG-Schweißbrenner
Aufbau und Funktion
HINWEIS

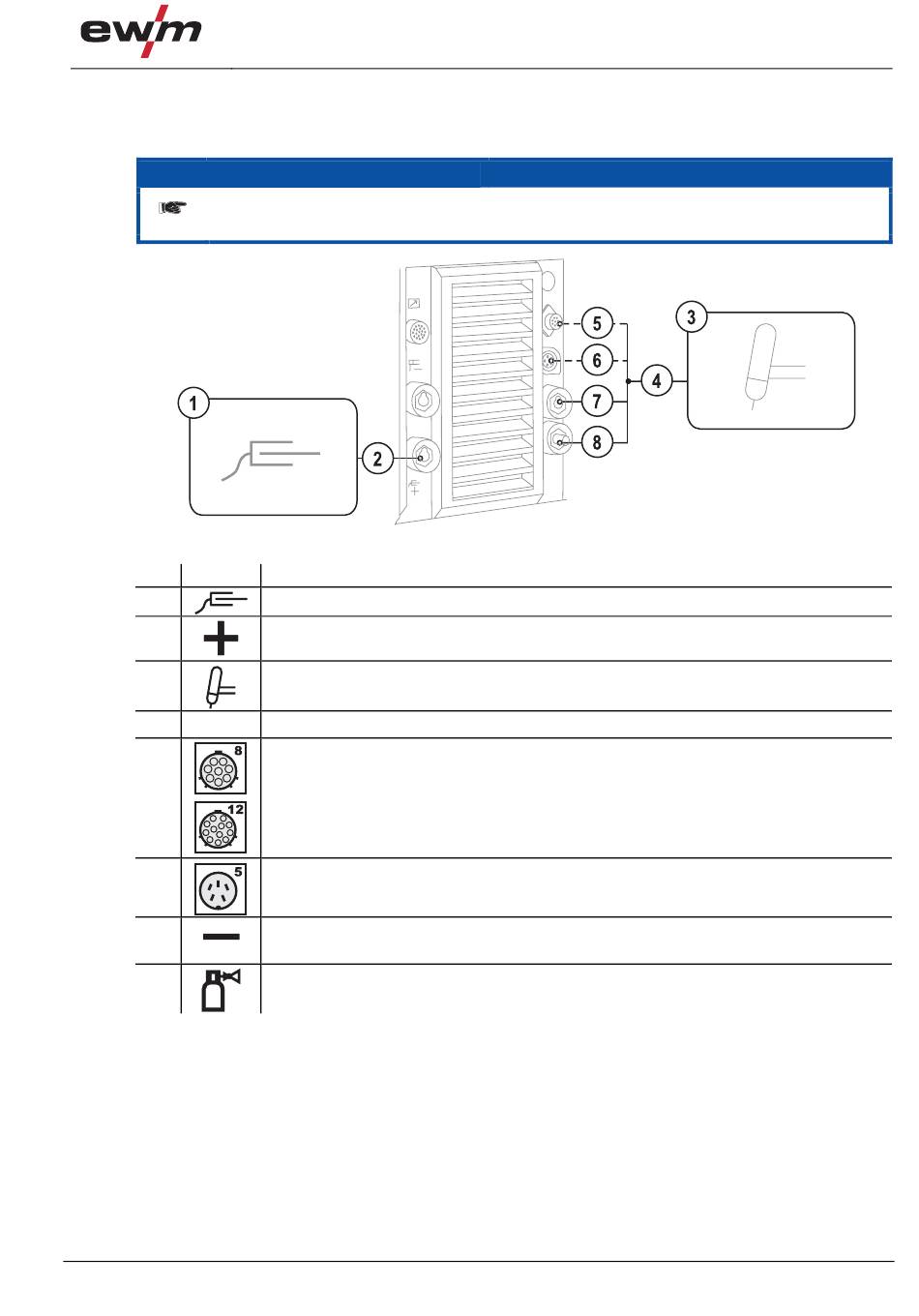

Abbildung 5-2
WIG-Schweißen
27
