EWM Tetrix 300 AC/DC Comfort Betriebsanleitung Seite 17

Pos. Symbol
1
2
3
4
5
6
0
7
1
8
9
10
11
12
099-000120-EW500
26.07.2011

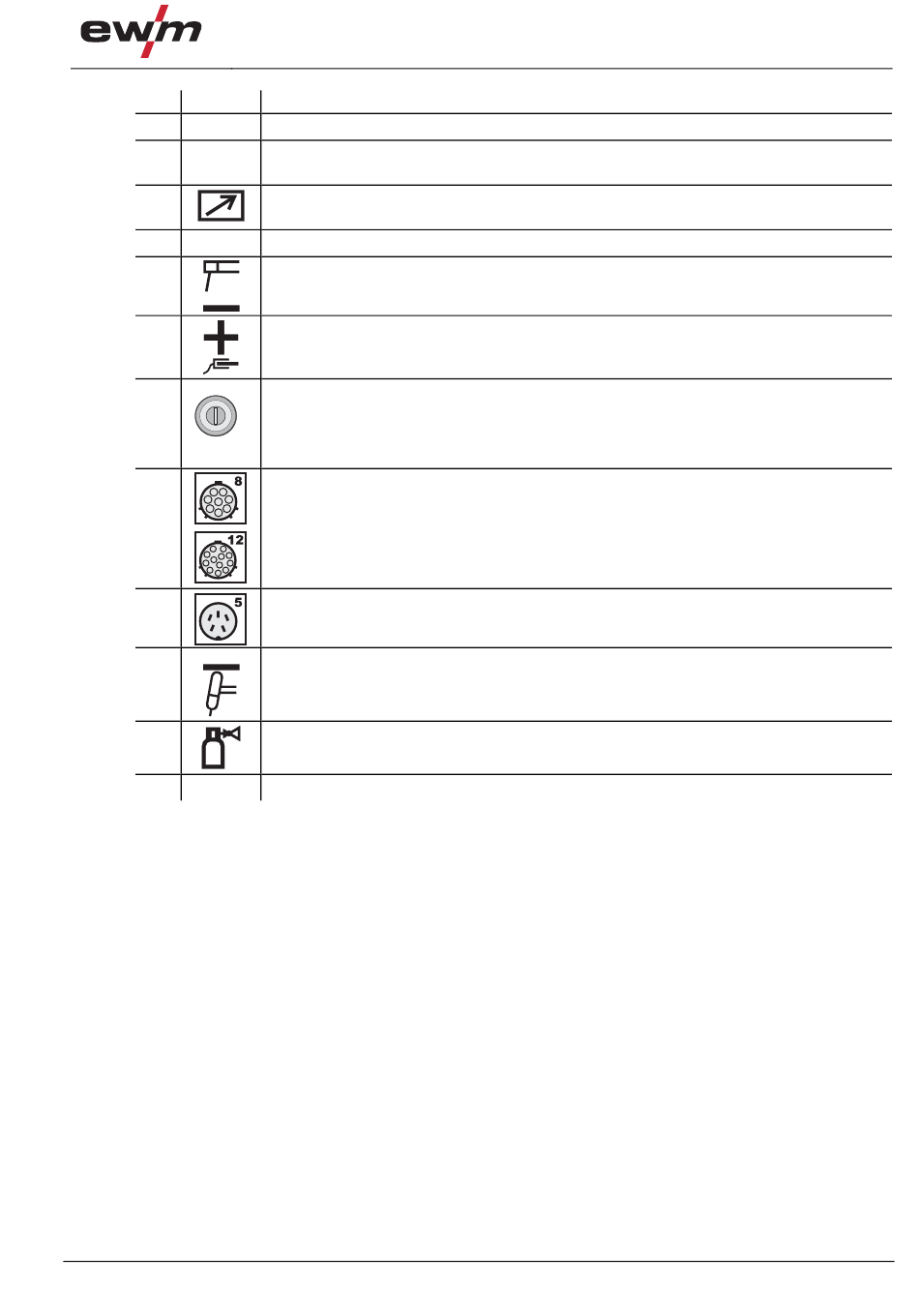

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Transportgriff
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Anschlussbuchse, 19-polig
Fernstelleranschluss
Eintrittsöffnung Kühlluft
Anschlussbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluss Elektrodenhalter
Anschlussbuchse, Schweißstrom „+" (bei Polarität DC-)
Anschluss Werkstückleitung
Schlüsselschalter zum Schutz gegen unbefugte Benutzung
Stellung „1" > Änderungen möglich,
Stellung „0" > Änderungen nicht möglich.
Beachte Kapitel „Schweißparameter gegen unbefugten Zugriff sperren"
Anschlussbuchse, 8-polig / 12-polig
8-polig: Steuerleitung WIG- Up/Down- oder Potibrenner
12-polig: Steuerleitung WIG- Up/Downbrenner mit LED-Anzeige (Option)
Anschlussbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Anschlussbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluss WIG-Schweißbrenner
Anschlussnippel G¼", Schweißstrom „-" (bei Polarität DC-)
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Gerätefüße
Frontansicht
17
