Aufbau und Funktion
E-Hand-Schweißen
• Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
• Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Die Schweißstrompolarität kann an der Gerätesteuerung umgeschaltet werden
(siehe Kapitel "Umschaltung der Schweißstrompolarität").
5.7.2 Anwahl Schweißaufgabe
Änderungen der Grundschweißparameter sind nur möglich wenn:
• kein Schweißstrom fließt und
• der Schlüsselschalter (Option) auf Stellung „1" geschaltet ist.
Die Schweißaufgabe wird mit den Tasten der Gerätesteuerung am Schweißgerät angewählt.
Signalleuchten (LED) zeigen die Schweißparameterauswahl an.

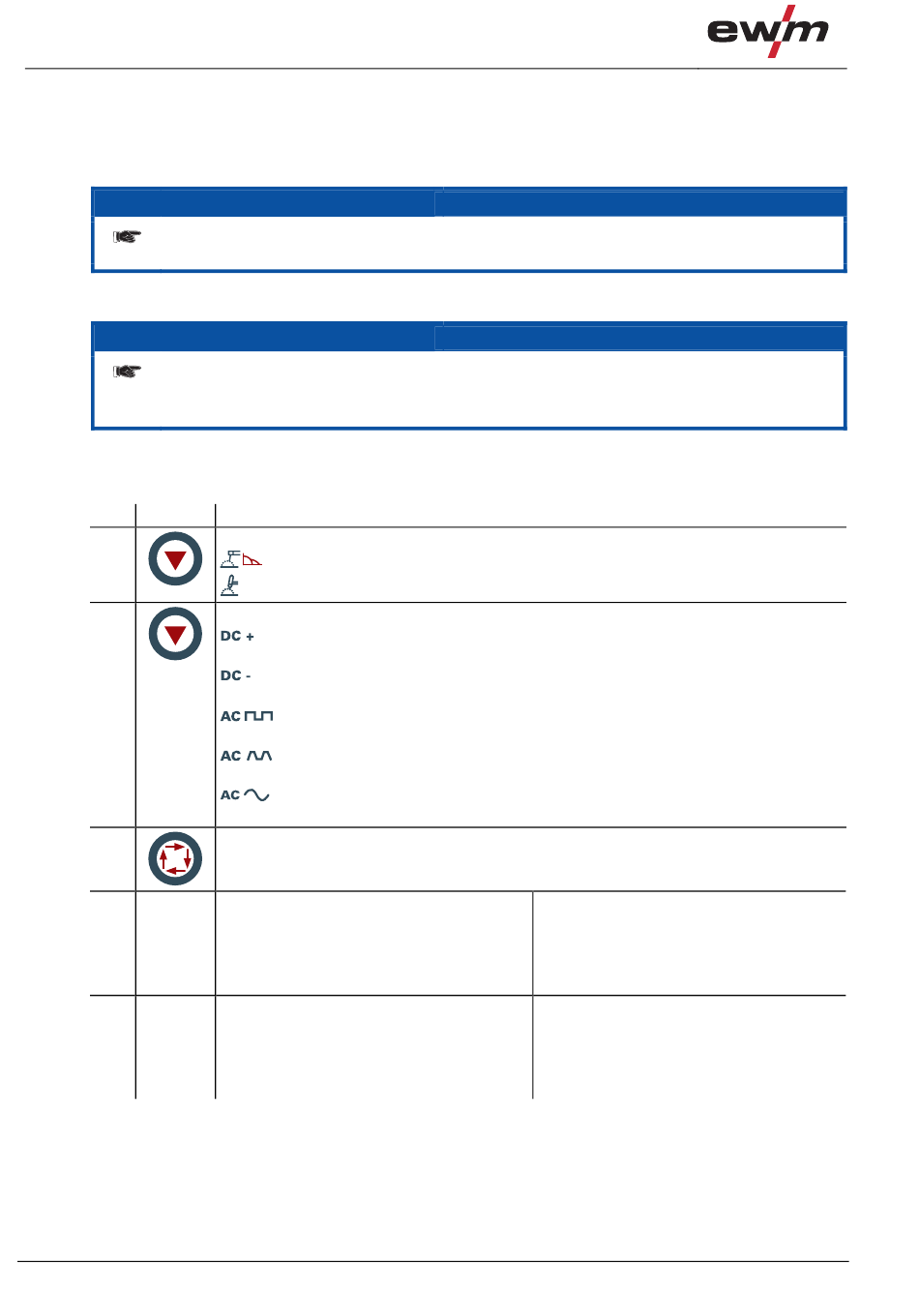

Einstellung der Schweißaufgabe in folgender Reihenfolge vornehmen:
Pos. Symbol
1
2
3
4 AMP%
5 sec
58
Beschreibung 0
Taste Schweißverfahren
E Hand Schweißen, leuchtet grün / Arcforce Einstellung, leuchtet rot
WIG Schweißen
Taste Schweißstrompolarität
Gleichstromschweißen mit positiver Polarität am Elektrodenhalter gegenüber
dem Werkstück (Polwendeschalter, nur E-Hand)
Gleichstromschweißen mit negativer Polarität am Brenner (bzw.
Elektrodenhalter) gegenüber Werkstück.
Wechselstromschweißen mit rechteckigem Stromverlauf.
Höchste Energieeinbringung und sicheres Schweißen.
Wechselstromschweißen mit trapezförmigem Stromverlauf.
Der Allrounder für die meisten Anwendungen.
Wechselstromschweißen mit sinusförmigem Stromverlauf.
Niedriger Geräuschpegel.
Taste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Startstrom (WIG)
Prozentual abhängig vom Hauptstrom.
Einstellbereich 1 % bis 200 %
(1 %-Schritte). Während der
Startstromphase wird nicht gepulst.
Up-Slope-Zeit (WIG)
Einstellbereiche: 0,00 s bis 20,0 s
(0,1 s-Schritte).
Die Up-Slope-Zeit ist für 2-Takt und 4-Takt
getrennt einstellbar.
HINWEIS
HINWEIS
Hotstartstrom (E-Hand)
Prozentual abhängig vom Hauptstrom.
Einstellbereich 1 % bis 200 %
(1 %-Schritte)
Hotstartzeit (E-Hand)
Einstellbereiche: 0,00 s bis 10,0 s
(0,1 s-Schritte)
