Wartung
Ersetzen des 6er-Anschlussventilrotors
Ersetzen des 6er-Anschlussventilrotors
1 Stellen Sie folgende Teile zusammen:
2 Starten Sie das automatische Verfahren: Maintenance (Wartung) > Headspace >
3 Schalten Sie alle Gasflüsse an ihren jeweiligen Quellen ab.
4 Zugang zum Pneumatikbereich:
5 Entfernen Sie die Schleifenabdeckung und die Ventilabdeckung. Siehe
6 Lösen Sie die Vorlastbaugruppe an der Vorderseite des Ventils
7 Drehen Sie das Ventil um eine Umdrehung, um die Dichtung zwischen Rotor und
8 Entfernen Sie mithilfe eines kleinen Stiftmagneten vorsichtig den Rotor vom Ventilkörper.
Wartungshandbuch
•
Fusselfreie Handschuhe
•
1/4-Zoll-Gabelschlüssel
•
Stiftmagnet
Perform Maintenance (Wartung durchführen) > Replace the six port valve and rotor
(6er-Anschlussventil und Rotor ersetzen) > Start Maintenance (Wartung starten).
Stellen Sie , wenn Sie nicht das automatische Verfahren nutzen, den GC-Ofen, den
Headspace-Ofen und die Übertragungsleitung auf Umgebungstemperaturen ein und
warten Sie, bis sie abgekühlt sind.
a Entfernen Sie die Pneumatikabdeckung. Siehe
Seite 11.
b Entfernen Sie das Heizventilgehäuse. Siehe
Seite 12.
Ventil-/Schleifenabdeckung"
6 port valve
Valve preload
assembly

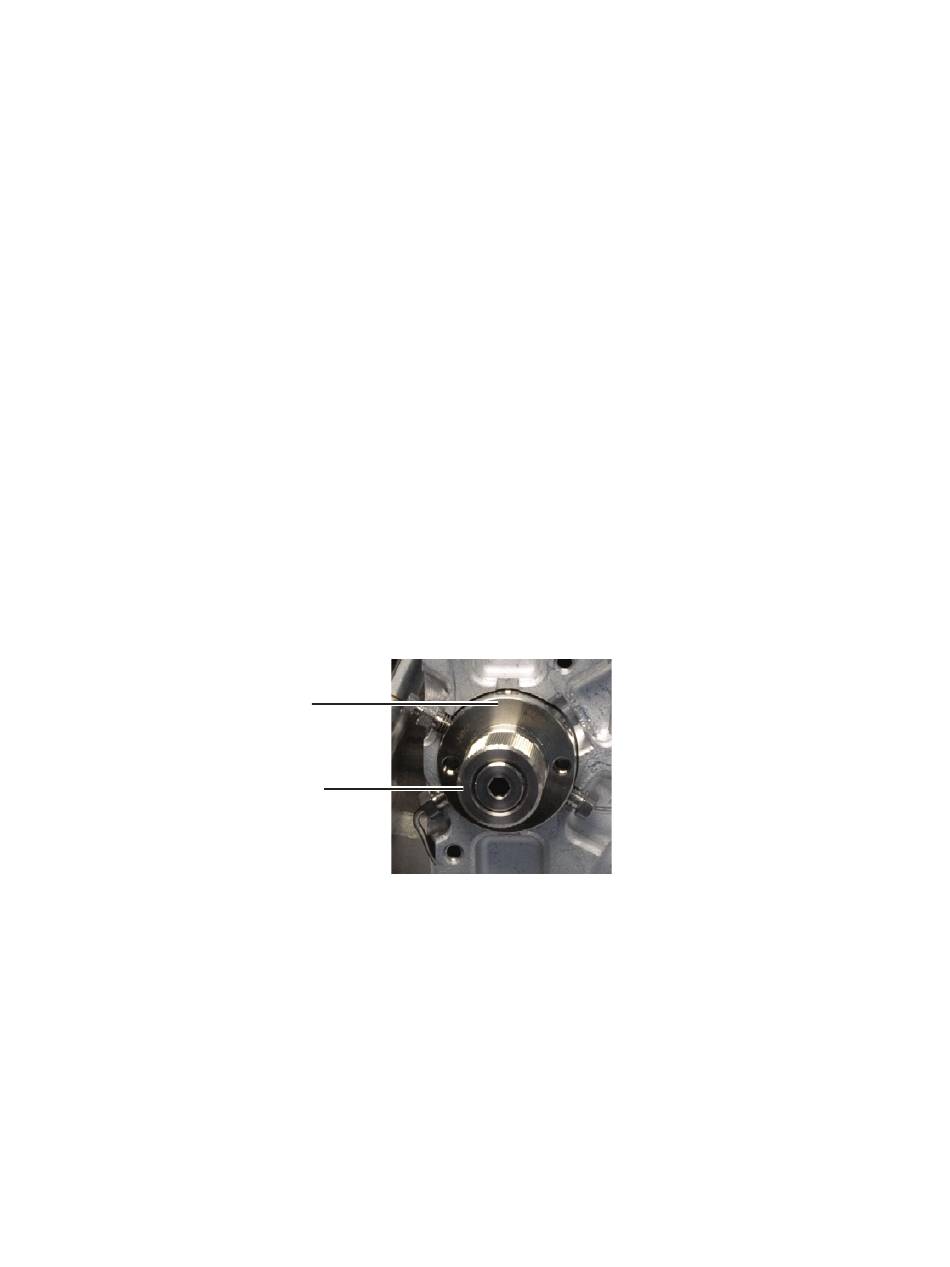

Abb.20.
Vorlastbaugruppe des Ventils
Ventilkörper zu brechen.
„Entfernen der Pneumatikabdeckung"
„Entfernen des Heizventilgehäuses"
auf Seite 17.
auf
auf
„Entfernen der
(Abbildung
20).
