Wartung
Installation einer Quarzglassäule in der Übertragungsleitung
6 Die Übertragungsleitung wird gemäß
Tragen Sie eine Schutzbrille, um Ihre Augen vor umherfliegenden Partikeln zu schützen, während
WARNUNG
Sie Kapillarsäulen aus Glas oder Quarzglas bearbeiten, schneiden oder installieren. Gehen Sie beim
Bearbeiten dieser Säulen vorsichtig vor, um Stichwunden zu vermeiden.
46
installiert.
Valve Port 3

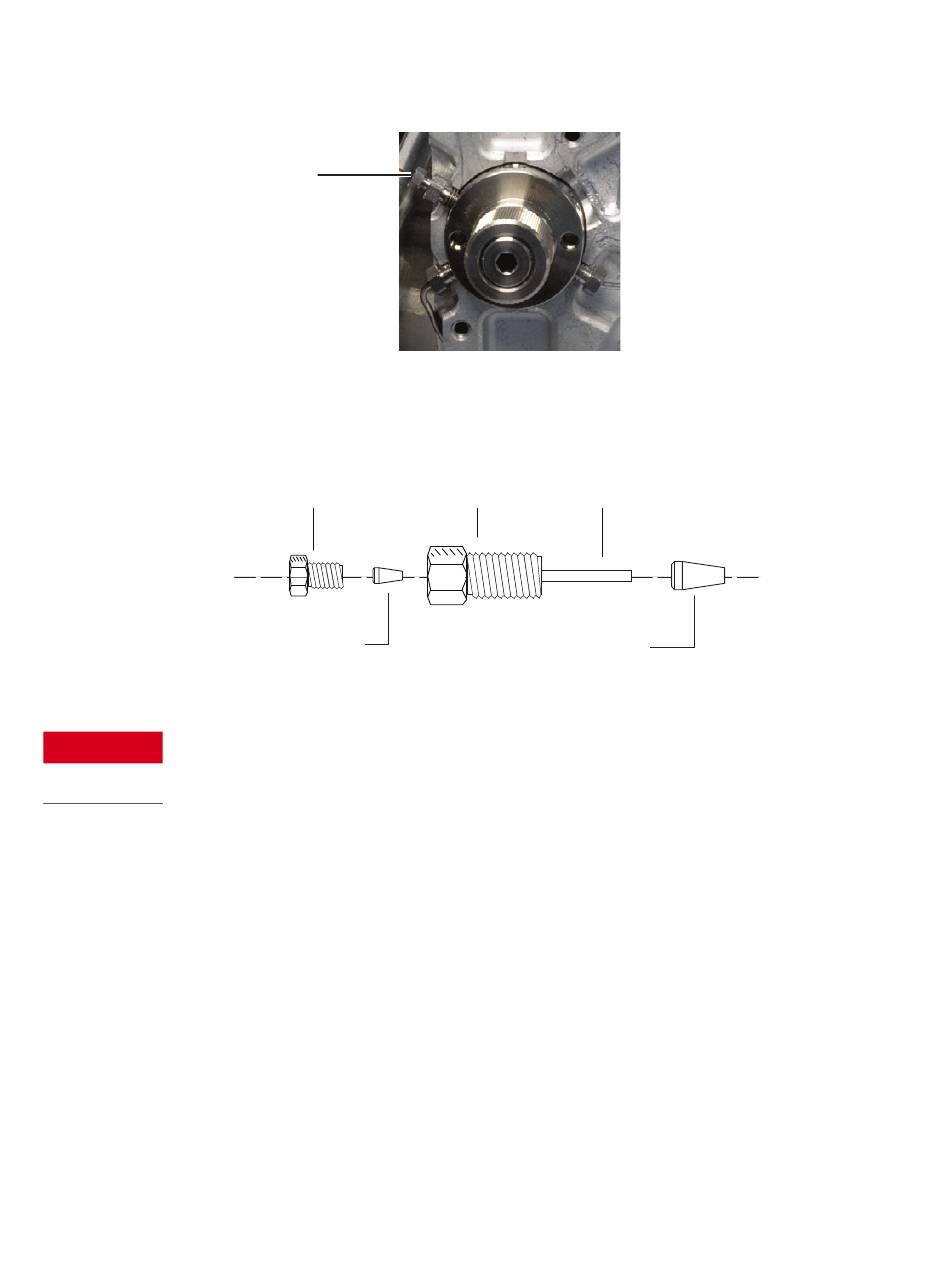

Abb.23.
Ventilanschluss 3
Die Übertragungsleitung wird mit einem 1/16-Internreduzierungsstück installiert, wie in
Abbildung 24
gezeigt. Belassen Sie möglichst die 1/4-Zoll-Mutter und -Ferrule an Ort und
Stelle und installieren Sie das neue Quarzglas mit einer neuen Ferrule und der
vorhandenen 3/16-Mutter darauf.
3/16-inch nut
1/4-inch nut
Polyimide ferrule
Abb.24.
Teile des Internreduzierungsstücks
Abbildung 23
in 10-Uhr-Position am Ventilanschluss 3
1/16-inch tube
Stainless steel ferrule
