Interne Komponenten des XF Pro Analyzer
Durch das Entfernen der Seitentüren wird die Messkammer sichtbar, in der der Assay
durchgeführt wird. Die elektrooptische Hardware ist in der hinteren Kammer in einem
Platinenträger untergebracht, der über einen Satz Glasfaserkabelpakete mit dem
Sondenkopf verbunden ist. Der Basis des Gehäuses enthält die primäre
Controller-Platine und die Heizungsbaugruppe. (Siehe
Abbildung 1
-
-
Seahorse XF Pro Analyzer Betriebsanleitung
Faseroptik
Injektions-
verteiler
Beheizter
Teller

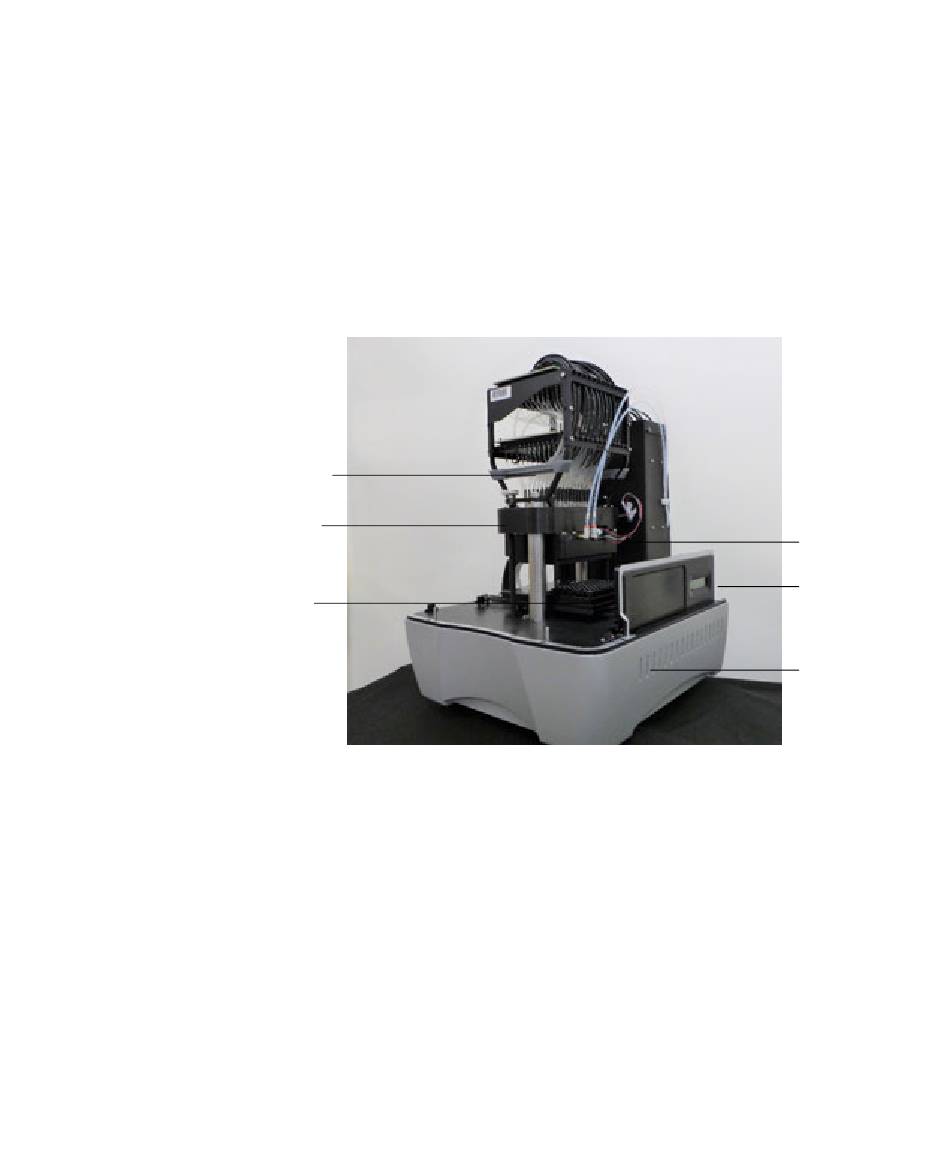

Vorder-/Seitenansicht des XF Pro. Die Farbe der Basis kann
variieren.
LCD-Meldungsbildschirm – Zeigt die aktuelle Geräteaktion und die
Solltemperatur sowie die Probentemperatur an.
Abdeckungsverriegelungen – Ziehen Sie an den eingebuchteten Handgriffen,
die in die Seitentüren (nicht abgebildet) eingeformt sind, um sie anzuheben,
wodurch die internen Komponenten des Geräts freigelegt werden. Magneten
halten diese fest.
Interne Komponenten des XF Pro Analyzer
Abbildung 1
Installation
2
und
Abbildung
2.)
Verteilerhei-
zung
LCD-
Bildschirm
Abdeckungs-
verriegelun-
gen (nicht
abgebildet)
21
