Agilent 8697 Wartung Seite 40

3 Wartung
Befestigen der Übertragungsleitung an einem Einlasssystem für flüchtige Analyte
SilTite-Ferrulen sind empfindlich. Befolgen Sie die Anweisungen in den nächsten Schritten
VORSICHT
sehr genau, um eine Überdrehung zu vermeiden.
7 Drehen Sie die Mutter auf das Einlasssystem für flüchtige Analyte.
8 Stellen Sie einen Trägergasfluss durch die Übertragungsleitung her und überprüfen Sie, ob
9 Heizen Sie das Einlasssystem für flüchtige Analyte auf Betriebstemperatur hoch.
10 Ziehen Sie bei Bedarf die Armaturen noch weiter fest.
11 Weitere Informationen finden Sie in der mitgelieferten Dokumentation zum Einlasssystem
40
a Führen Sie das Ende der Übertragungsleitung durch die SilTite-Ferrule und lassen Sie
hinter der Ferrule ungefähr 1 cm Leitung vorstehen. Setzen Sie das Pre-Swaging-Tool
auf die Mutter auf (Abbildung
b Ziehen Sie die Mutter mit einem Schraubenschlüssel und dem Pre-Swaging-Tool für
Ferrulen in kleinen Schritten fest, und prüfen Sie gelegentlich, ob die Ferrule an der
Leitung fixiert wird. Wenn die Ferrule beginnt fest zu sitzen, beachten Sie die Position
der Mutter, und ziehen Sie sie dann um 45 bis 60 Grad an, jedoch nicht mehr als
60 Grad. Wenn Sie die Übertragungsleitung frei bewegen können, sitzt sie nicht fest
genug.

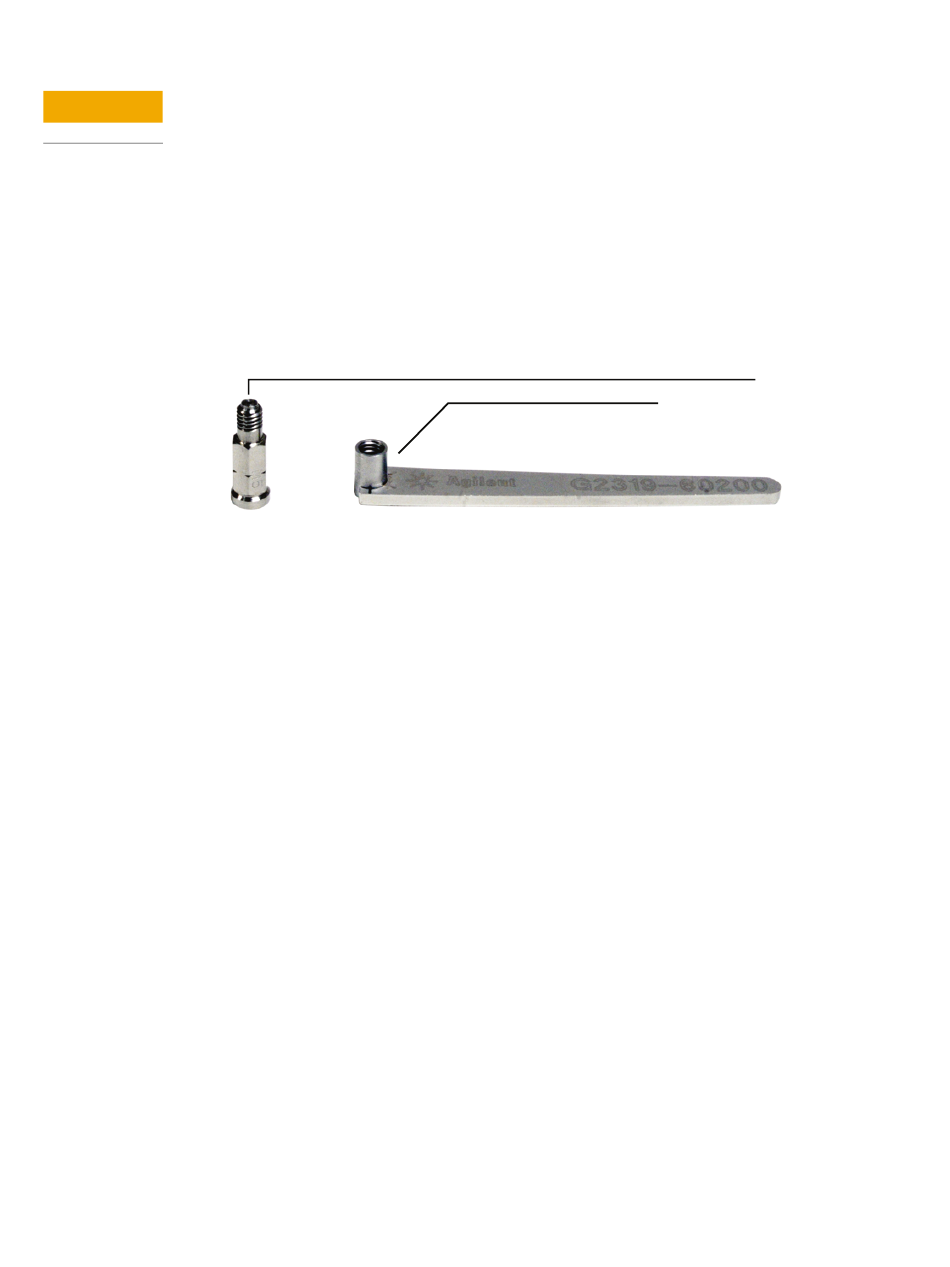

Abb.22. Mutter des Einlasssystems für flüchtige Analyte und Pre-Swaging-Tool (G4556-67018)
c Entfernen Sie das Pre-Swaging-Tool.
d Trimmen Sie mit einem Keramik-Säulenschneider die Leitung am kurzen Ende der
Ferrule und lassen Sie dabei ca. 0,3 mm der Leitung über die Ferrule herausstehen.
Es ist wichtig, dass das Leitungsende nicht mehr als 0,5 mm über das Ende der
Ferrule hinausragt.
e Prüfen Sie das Ende der Leitung mit einem Vergrößerungsglas. Das Ende der Leitung
muss nicht exakt quadratisch sein, darf jedoch keine Risse aufweisen, die sich unter
der Ferrule fortsetzen.
Lecks vorhanden sind. Wenn die Mutter der Übertragungsleitung undicht ist, ziehen Sie sie
mit dem mitgelieferten Gabelschlüssel um eine weitere 1/8-Drehung fest. Führen Sie einen
Spülvorgang gemäß den Empfehlungen des Säulenherstellers durch.
für flüchtige Analyte.
22), wobei die Leitung aus dem Werkzeug herausragt.
Nut
Pre-swaging tool
