Aufstellen und Erstinbetriebnahme

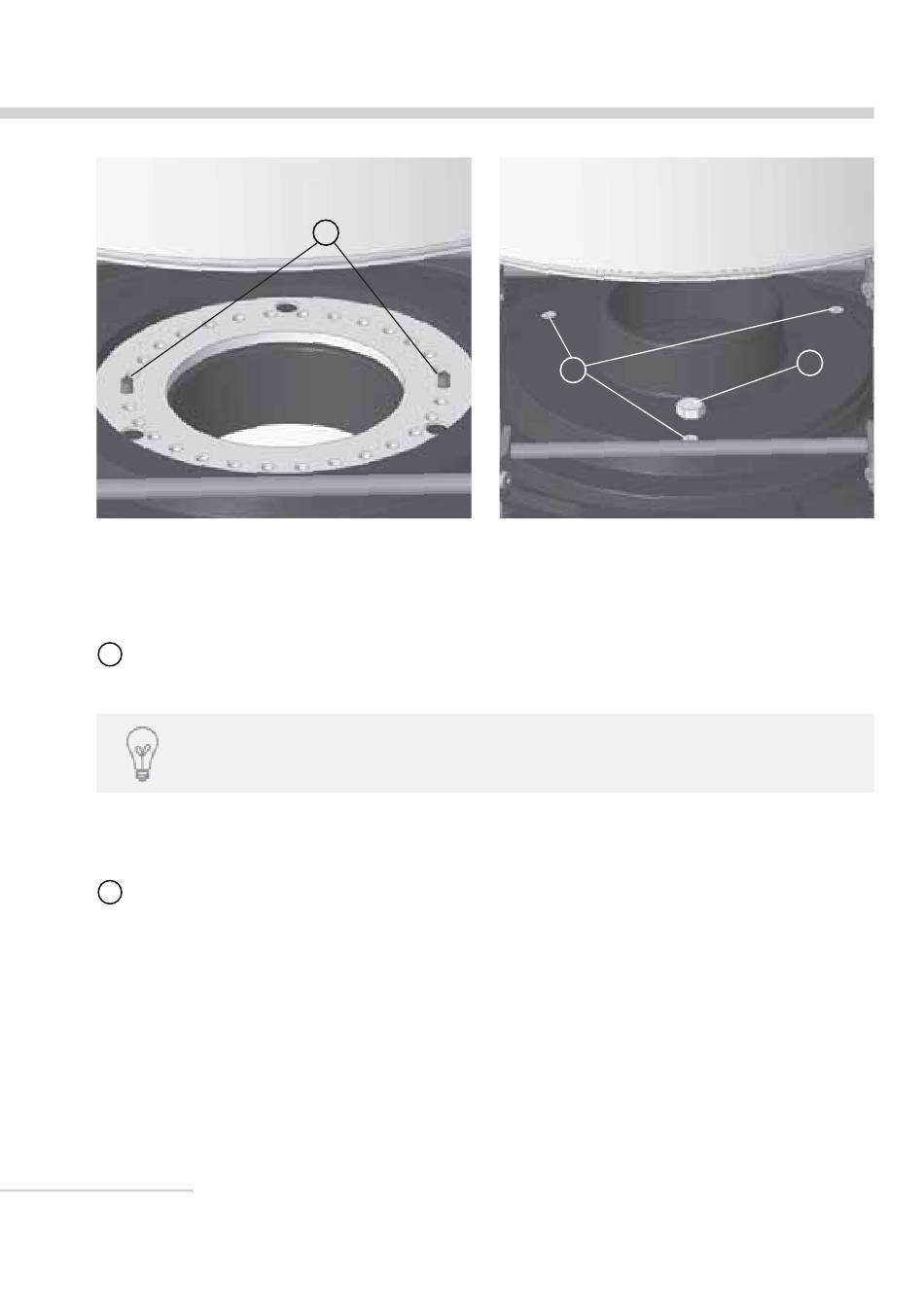

Abb. 3.30 Anschlag-Stifte, Einstellen des linken und rechten
Endanschlags
5
Anschließend das Oberteil der Drehkonsole wieder aufsetzen und mit den 3 Schrauben am Unterteil
befestigen - M5 x 13 mm, Innensechskant (Inbus), 3 mm,
Bei Anschluss einer Verbrennungsluftleitung von unten, beachten Sie vor dem Zusammenbau auch
den folgenden Abschnitt „Verbrennungsluftleitung anschließen" auf Seite 39.
6
die Anschlagschraube (M8, SW 13 mm) ganz hineinschrauben, um den seitlichen Anschlag der
Drehkonsole zu aktivieren - ist die Anschlagschraube ein Stück herausgedreht, kann der PEPPA ohne
seitlichen Anschlag gedreht werden (z.B. zu Wartungszwecken), ist die Anschlagsschraube
hineingedreht, lässt sich die Drehkonsole nur zwischen den beiden Seitenanschlägen drehen.
38
4
5
Abb. 3.31 Drehkonsolen-Oberteil montieren
6
