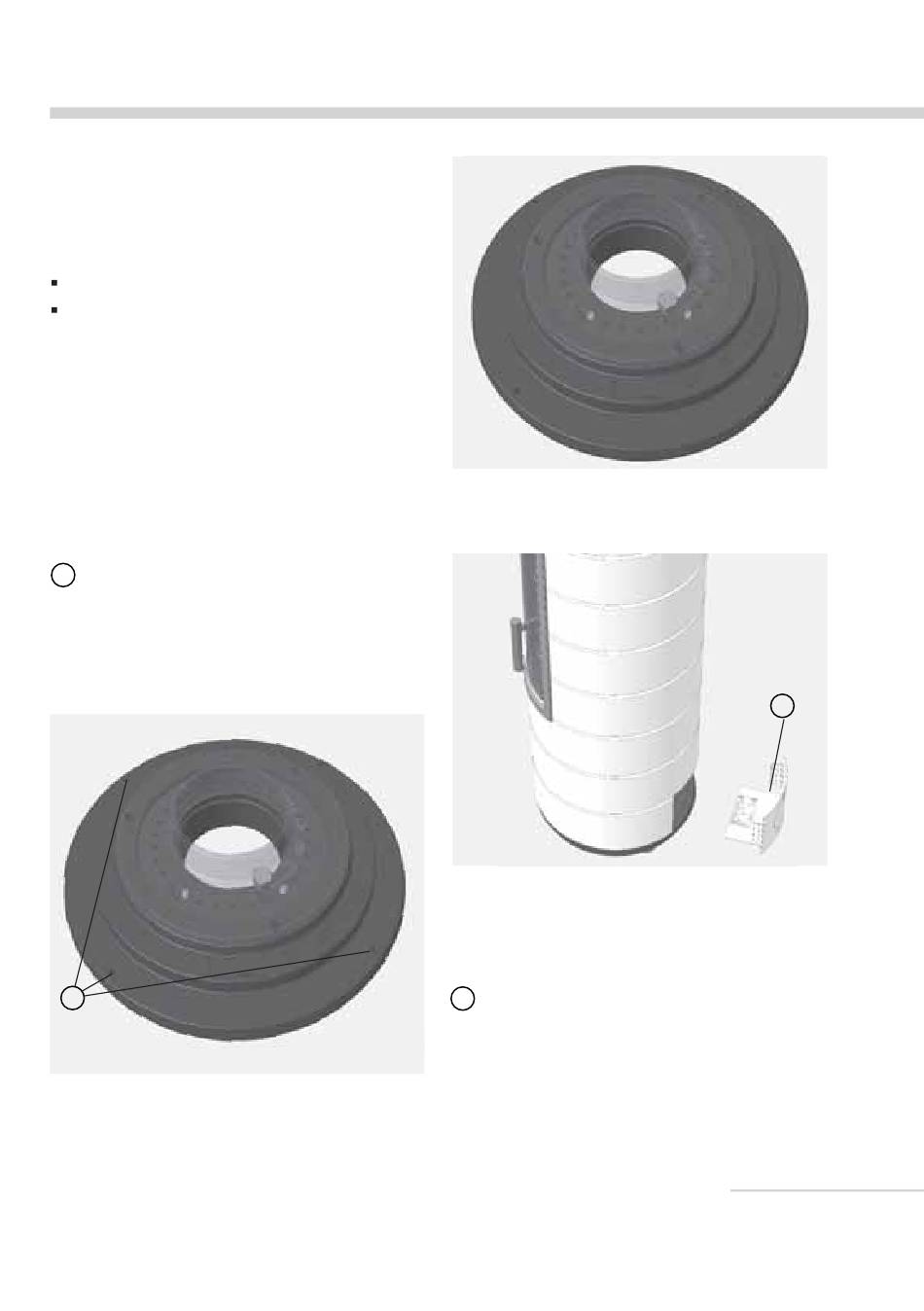

Drehkonsole
Die Drehkonsole besteht aus
Drehkonsole
Beipack:
— 3 Gewindestifte
— 3 U-Scheiben und Muttern M5
Die Drehkonsole wird ansonsten vormontiert
geliefert.
1
Zur Vorbereitung hintere Blende abziehen,
2
Abb. 3.25 Bohrungen für Gewindestifte in Drehkonsole
Aufstellen und Erstinbetriebnahme
Abb. 3.23 Drehkonsole
Abb. 3.24 hintere Blende
2
3 Gewindestifte in den äußeren Ring der
Drehkonsole einschrauben - M5 x 25 mm,
Innensechskant (Inbus) 2,5 mm,
1
35
