Einbauen Der Feuertür - Leda PEPPA Aufstell- Und Bedienungsanleitung

5
Feuertür unten leicht nach vorne aus dem Gerät herauskippen und
6 Feuertür nach unten entnehmen.
3.8 Einbauen der Feuertür
7
oberen Türscharnierstift mit Sicherungsfeder
in die entsprechende Bohrung oben an
der Feuertür einsetzen,
9
den Türscharnierstift gegen die Feder
komplett hineindrücken und
10
mit Madenschraube sichern,
11
Feuertür zuerst oben in den Türrahmen
einführen und anheben,
12
Feuertür gerade halten und unteren
Scharnierstift in die untere Bohrung im
Türrahmen einstecken und ganz nach unten
bewegen,
13
Madenschraube
Sicherungsfeder nach oben gedrückt - ggf. die Feuertür einige Male hin- und herbewegen,
14 Madenschraube
Aufstellen und Erstinbetriebnahme
am oberen Türscharnierstift lösen - der Türscharnierstift wird durch die
am oberen Türscharnierstift festziehen und Türscharnierstift damit sichern.

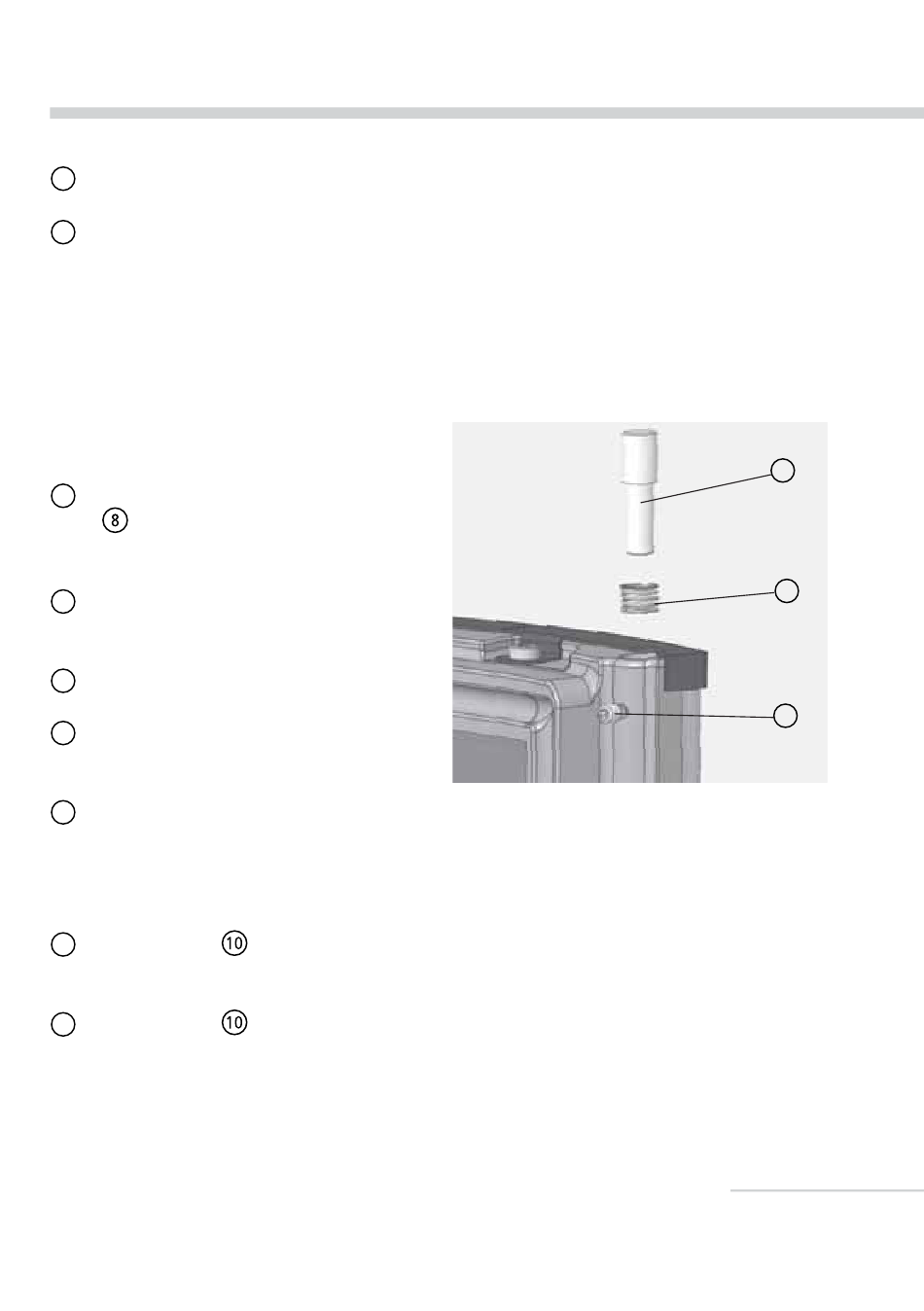

Abb. 3.8 oberer Scharnierstift mit Sicherungsfeder und
Madenschraube
