SPECORD PLUS
Vis-Lampe wechseln

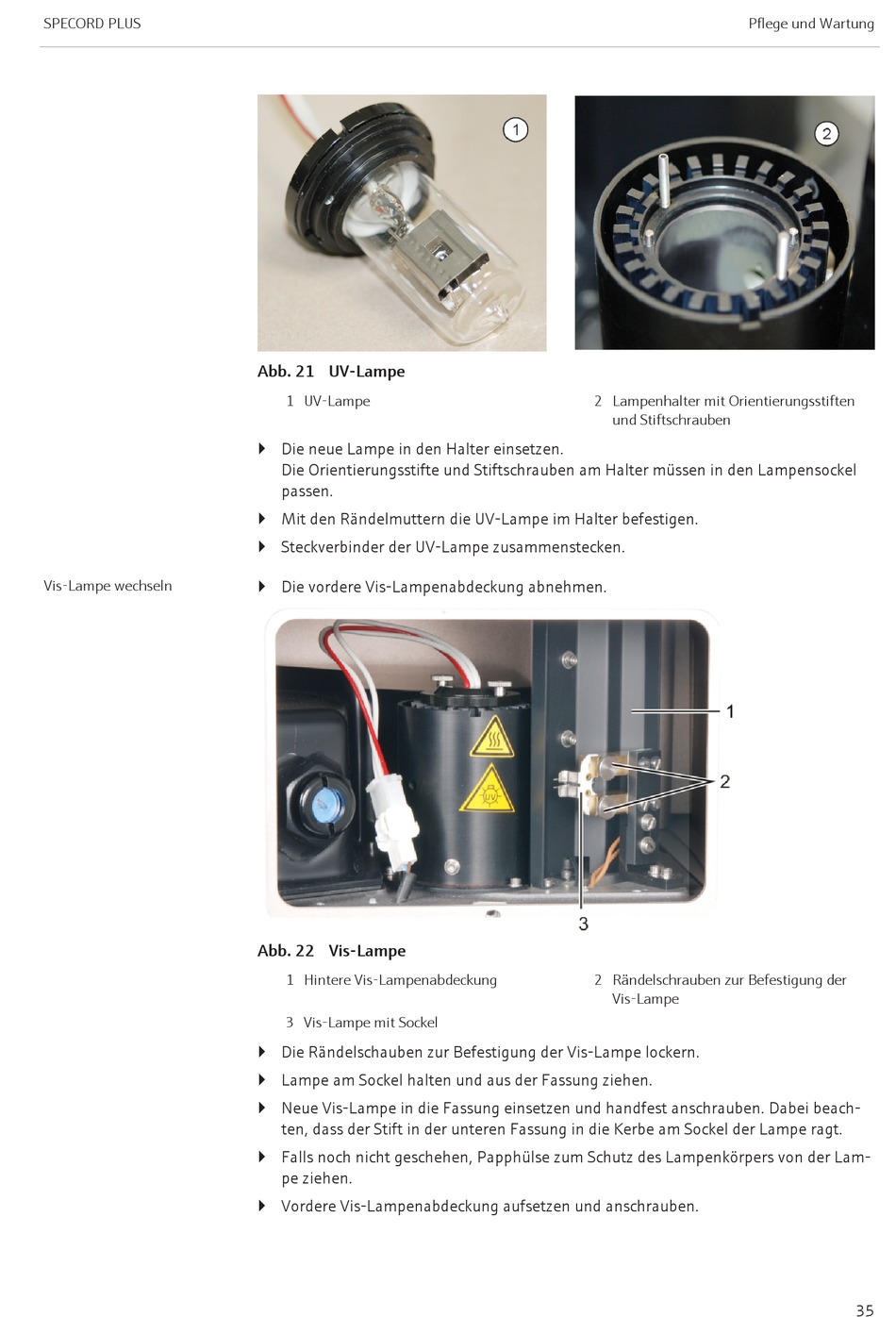

Abb. 21 UV-Lampe
1 UV-Lampe
} Die neue Lampe in den Halter einsetzen.
Die Orientierungsstifte und Stiftschrauben am Halter müssen in den Lampensockel
passen.
} Mit den Rändelmuttern die UV-Lampe im Halter befestigen.
} Steckverbinder der UV-Lampe zusammenstecken.
} Die vordere Vis-Lampenabdeckung abnehmen.
Abb. 22 Vis-Lampe
1 Hintere Vis-Lampenabdeckung
3 Vis-Lampe mit Sockel
} Die Rändelschauben zur Befestigung der Vis-Lampe lockern.
} Lampe am Sockel halten und aus der Fassung ziehen.
} Neue Vis-Lampe in die Fassung einsetzen und handfest anschrauben. Dabei beach-
ten, dass der Stift in der unteren Fassung in die Kerbe am Sockel der Lampe ragt.
} Falls noch nicht geschehen, Papphülse zum Schutz des Lampenkörpers von der Lam-
pe ziehen.
} Vordere Vis-Lampenabdeckung aufsetzen und anschrauben.
Pflege und Wartung
2 Lampenhalter mit Orientierungsstiften
und Stiftschrauben
2 Rändelschrauben zur Befestigung der
Vis-Lampe
35
