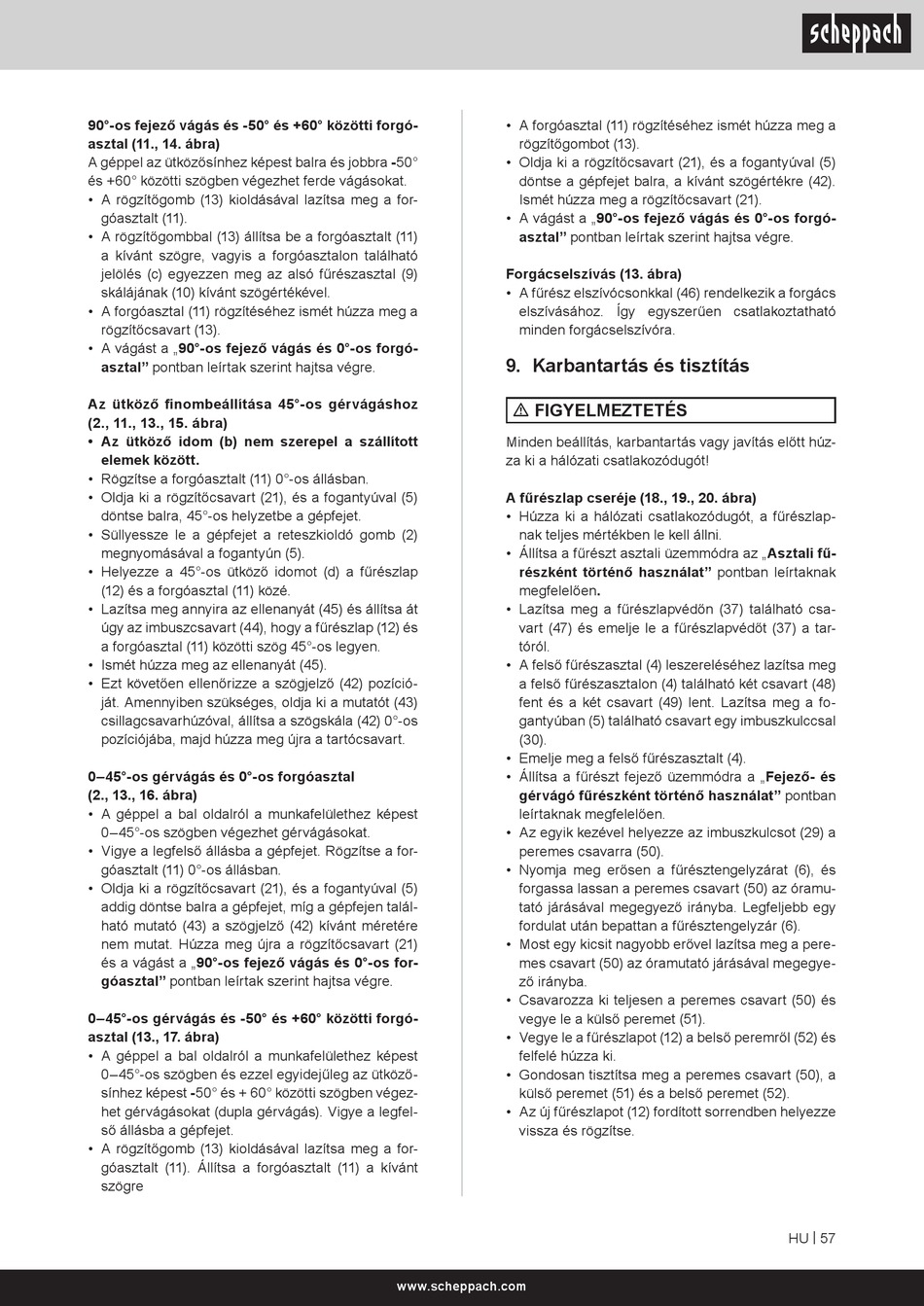

90°-os fejező vágás és -50° és +60° közötti forgó-
asztal (11., 14. ábra)
A géppel az ütközősínhez képest balra és jobbra -50°
és +60° közötti szögben végezhet ferde vágásokat.
• A rögzítőgomb (13) kioldásával lazítsa meg a for-
góasztalt (11).
• A rögzítőgombbal (13) állítsa be a forgóasztalt (11)
a kívánt szögre, vagyis a forgóasztalon található
jelölés (c) egyezzen meg az alsó fűrészasztal (9)
skálájának (10) kívánt szögértékével.
• A forgóasztal (11) rögzítéséhez ismét húzza meg a
rögzítőcsavart (13).
• A vágást a „90°-os fejező vágás és 0°-os forgó-
asztal" pontban leírtak szerint hajtsa végre.
Az ütköző finombeállítása 45°-os gérvágáshoz
(2., 11., 13., 15. ábra)
• Az ütköző idom (b) nem szerepel a szállított
elemek között.
• Rögzítse a forgóasztalt (11) 0°-os állásban.
• Oldja ki a rögzítőcsavart (21), és a fogantyúval (5)
döntse balra, 45°-os helyzetbe a gépfejet.
• Süllyessze le a gépfejet a reteszkioldó gomb (2)
megnyomásával a fogantyún (5).
• Helyezze a 45°-os ütköző idomot (d) a fűrészlap
(12) és a forgóasztal (11) közé.
• Lazítsa meg annyira az ellenanyát (45) és állítsa át
úgy az imbuszcsavart (44), hogy a fűrészlap (12) és
a forgóasztal (11) közötti szög 45°-os legyen.
• Ismét húzza meg az ellenanyát (45).
• Ezt követően ellenőrizze a szögjelző (42) pozíció-
ját. Amennyiben szükséges, oldja ki a mutatót (43)
csillagcsavarhúzóval, állítsa a szögskála (42) 0°-os
pozíciójába, majd húzza meg újra a tartócsavart.
0–45°-os gérvágás és 0°-os forgóasztal
(2., 13., 16. ábra)
• A géppel a bal oldalról a munkafelülethez képest
0–45°-os szögben végezhet gérvágásokat.
• Vigye a legfelső állásba a gépfejet. Rögzítse a for-
góasztalt (11) 0°-os állásban.
• Oldja ki a rögzítőcsavart (21), és a fogantyúval (5)
addig döntse balra a gépfejet, míg a gépfejen talál-
ható mutató (43) a szögjelző (42) kívánt méretére
nem mutat. Húzza meg újra a rögzítőcsavart (21)
és a vágást a „90°-os fejező vágás és 0°-os for-
góasztal" pontban leírtak szerint hajtsa végre.
0–45°-os gérvágás és -50° és +60° közötti forgó-
asztal (13., 17. ábra)
• A géppel a bal oldalról a munkafelülethez képest
0–45°-os szögben és ezzel egyidejűleg az ütköző-
sínhez képest -50° és + 60° közötti szögben végez-
het gérvágásokat (dupla gérvágás). Vigye a legfel-
ső állásba a gépfejet.
• A rögzítőgomb (13) kioldásával lazítsa meg a for-
góasztalt (11). Állítsa a forgóasztalt (11) a kívánt
szögre
• A forgóasztal (11) rögzítéséhez ismét húzza meg a
rögzítőgombot (13).
• Oldja ki a rögzítőcsavart (21), és a fogantyúval (5)
döntse a gépfejet balra, a kívánt szögértékre (42).
Ismét húzza meg a rögzítőcsavart (21).
• A vágást a „90°-os fejező vágás és 0°-os forgó-
asztal" pontban leírtak szerint hajtsa végre.
Forgácselszívás (13. ábra)
• A fűrész elszívócsonkkal (46) rendelkezik a forgács
elszívásához. Így egyszerűen csatlakoztatható
minden forgácselszívóra.
9. Karbantartás és tisztítás
m FIGYELMEZTETÉS
Minden beállítás, karbantartás vagy javítás előtt húz-
za ki a hálózati csatlakozódugót!
A fűrészlap cseréje (18., 19., 20. ábra)
• Húzza ki a hálózati csatlakozódugót, a fűrészlap-
nak teljes mértékben le kell állni.
• Állítsa a fűrészt asztali üzemmódra az „Asztali fű-
részként történő használat" pontban leírtaknak
megfelelően.
• Lazítsa meg a fűrészlapvédőn (37) található csa-
vart (47) és emelje le a fűrészlapvédőt (37) a tar-
tóról.
• A felső fűrészasztal (4) leszereléséhez lazítsa meg
a felső fűrészasztalon (4) található két csavart (48)
fent és a két csavart (49) lent. Lazítsa meg a fo-
gantyúban (5) található csavart egy imbuszkulccsal
(30).
• Emelje meg a felső fűrészasztalt (4).
• Állítsa a fűrészt fejező üzemmódra a „Fejező- és
gérvágó fűrészként történő használat" pontban
leírtaknak megfelelően.
• Az egyik kezével helyezze az imbuszkulcsot (29) a
peremes csavarra (50).
• Nyomja meg erősen a fűrésztengelyzárat (6), és
forgassa lassan a peremes csavart (50) az óramu-
tató járásával megegyező irányba. Legfeljebb egy
fordulat után bepattan a fűrésztengelyzár (6).
• Most egy kicsit nagyobb erővel lazítsa meg a pere-
mes csavart (50) az óramutató járásával megegye-
ző irányba.
• Csavarozza ki teljesen a peremes csavart (50) és
vegye le a külső peremet (51).
• Vegye le a fűrészlapot (12) a belső peremről (52) és
felfelé húzza ki.
• Gondosan tisztítsa meg a peremes csavart (50), a
külső peremet (51) és a belső peremet (52).
• Az új fűrészlapot (12) fordított sorrendben helyezze
vissza és rögzítse.
