Verbindungskabellänge
Endress+Hauser
Beachten Sie bei der Montage der Getrenntausführung folgende Hinweise, um korrekte Messresultate zu
erhalten:
• Kabelführung fixieren oder in Panzerrohr verlegen. Besonders bei kleinen Messstoffleitfähigkeiten
kann durch Kabelbewegungen eine Verfälschung des Messsignals hervorgerufen werden.
• Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
• Gegebenenfalls Potenzialausgleich zwischen Messaufnehmer und Messumformer sicherstellen.
• Die zulässige Kabellänge L
max
Es ist für alle Messstoffe eine Mindestleitfähigkeit von 50 μS/cm erforderlich.
• Bei eingeschalteter Messstoffüberwachung (MSÜ) beträgt die maximale
Verbindungskabellänge 10 m (33 ft).
L
max

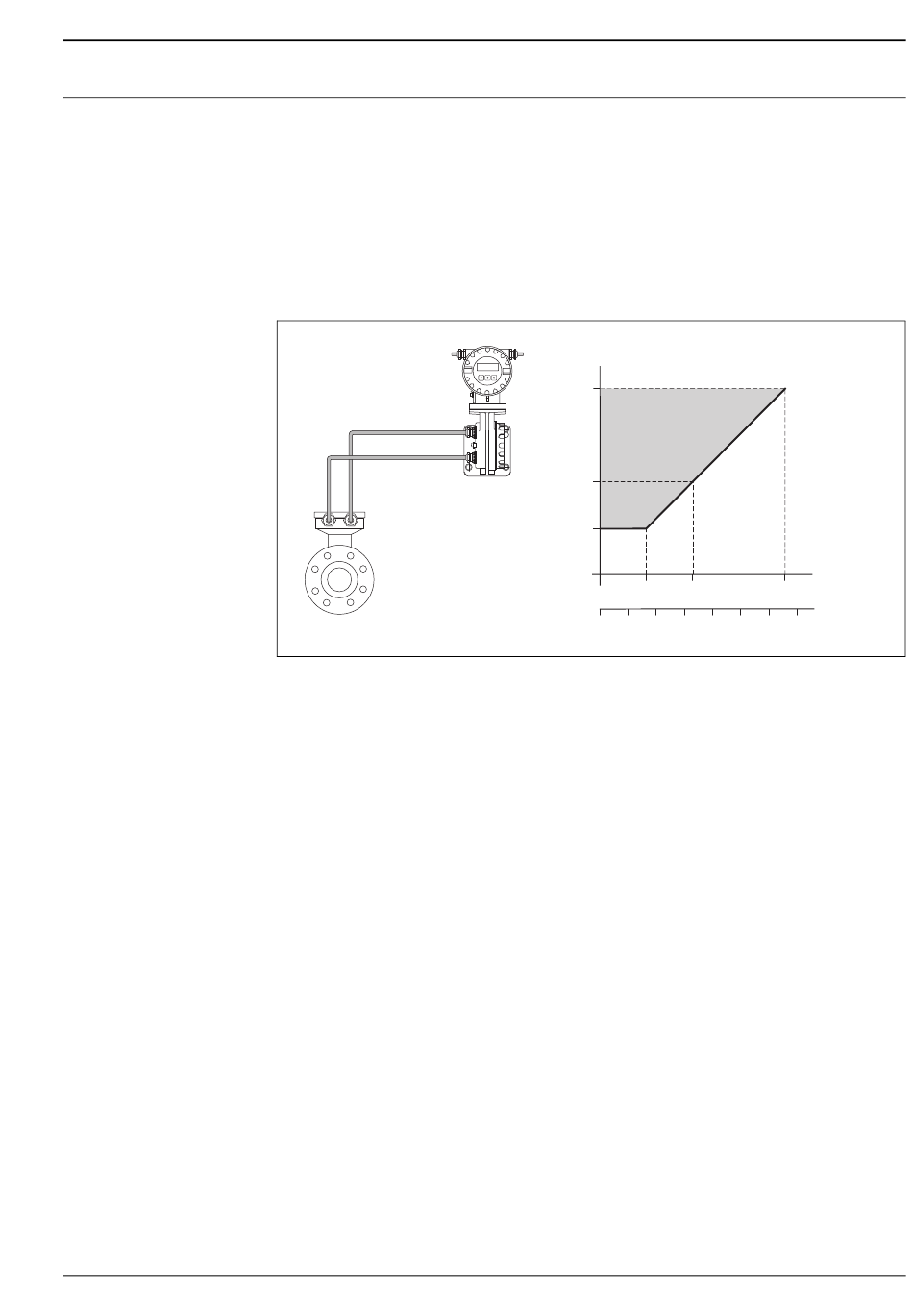

Zulässige Verbindungskabellänge bei der Getrenntausführung
Grau schraffierte Fläche = zulässiger Bereich; L
wird von der Messstoffleitfähigkeit bestimmt.
[µS/cm]
200
100
50
0
= Verbindungskabellänge in [m] ([ft]); Messstoffleitfähigkeit in [μS/cm]
max
50 100 200
200 400 600
[m]
L
max
[ft]
A0003214
