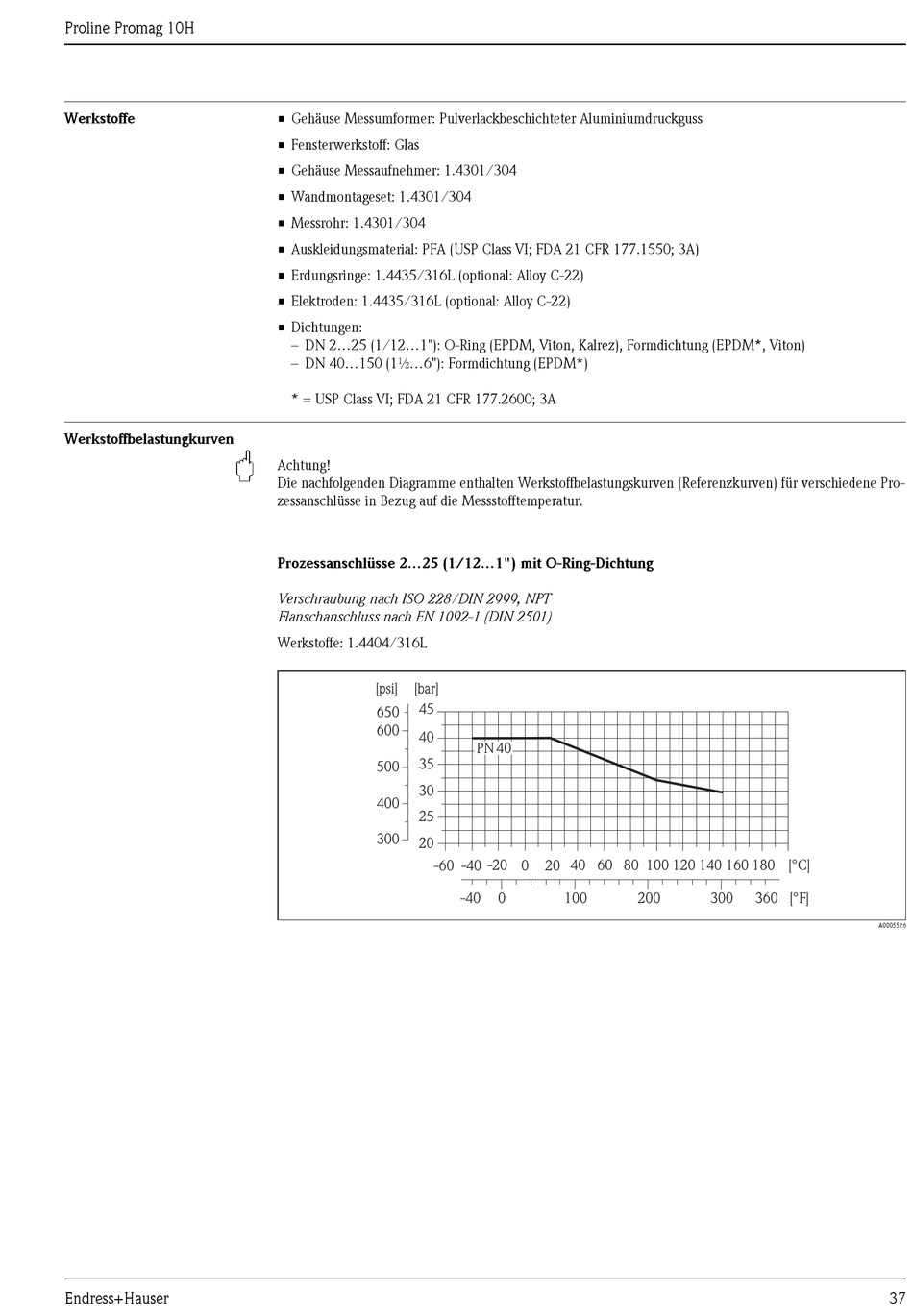

Proline Promag 10H
Werkstoffe
Werkstoffbelastungkurven
"
Endress+Hauser
• Gehäuse Messumformer: Pulverlackbeschichteter Aluminiumdruckguss
• Fensterwerkstoff: Glas
• Gehäuse Messaufnehmer: 1.4301/304
• Wandmontageset: 1.4301/304
• Messrohr: 1.4301/304
• Auskleidungsmaterial: PFA (USP Class VI; FDA 21 CFR 177.1550; 3A)
• Erdungsringe: 1.4435/316L (optional: Alloy C-22)
• Elektroden: 1.4435/316L (optional: Alloy C-22)
• Dichtungen:
– DN 2...25 (1/12...1"): O-Ring (EPDM, Viton, Kalrez), Formdichtung (EPDM*, Viton)
– DN 40...150 (1½...6"): Formdichtung (EPDM*)
* = USP Class VI; FDA 21 CFR 177.2600; 3A
Achtung!
Die nachfolgenden Diagramme enthalten Werkstoffbelastungskurven (Referenzkurven) für verschiedene Pro-
zessanschlüsse in Bezug auf die Messstofftemperatur.
Prozessanschlüsse 2...25 (1/12...1") mit O-Ring-Dichtung
Verschraubung nach ISO 228/DIN 2999, NPT
Flanschanschluss nach EN 1092-1 (DIN 2501)
Werkstoffe: 1.4404/316L
[psi]
[bar]
45
650
600
40
35
500
30
400
25
300
20
-60 -40 -20 0
PN 40
20 40 60 80 100 120 140 160 180 [°C]
-40
0
100
200
300
360 [°F]
A0005586
37
