Einbaulage

10

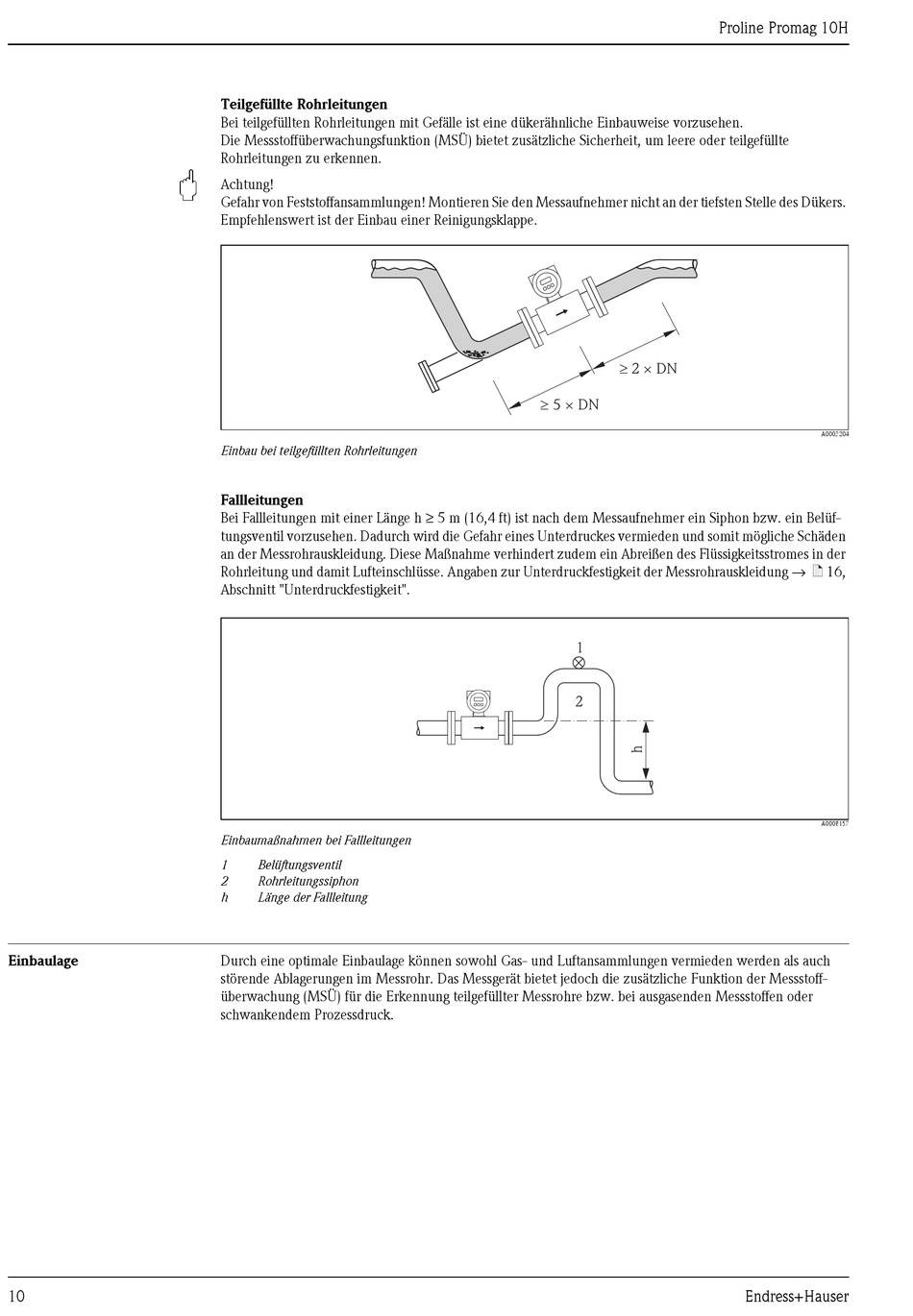

Teilgefüllte Rohrleitungen
Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen.
Die Messstoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte
Rohrleitungen zu erkennen.
Achtung!
Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle des Dükers.
Empfehlenswert ist der Einbau einer Reinigungsklappe.
Einbau bei teilgefüllten Rohrleitungen
Fallleitungen
Bei Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft) ist nach dem Messaufnehmer ein Siphon bzw. ein Belüf-
tungsventil vorzusehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und somit mögliche Schäden
an der Messrohrauskleidung. Diese Maßnahme verhindert zudem ein Abreißen des Flüssigkeitsstromes in der
Rohrleitung und damit Lufteinschlüsse. Angaben zur Unterdruckfestigkeit der Messrohrauskleidung → ä 16,
Abschnitt "Unterdruckfestigkeit".
Einbaumaßnahmen bei Fallleitungen
1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden als auch
störende Ablagerungen im Messrohr. Das Messgerät bietet jedoch die zusätzliche Funktion der Messstoff-
überwachung (MSÜ) für die Erkennung teilgefüllter Messrohre bzw. bei ausgasenden Messstoffen oder
schwankendem Prozessdruck.
³ 2 ´ DN
³ ´
5 DN
1
2
Proline Promag 10H
A0003204
A0008157
