Montage; Montageort - Endress+Hauser Proline Promag 10H Technische Information

Proline Promag 10H

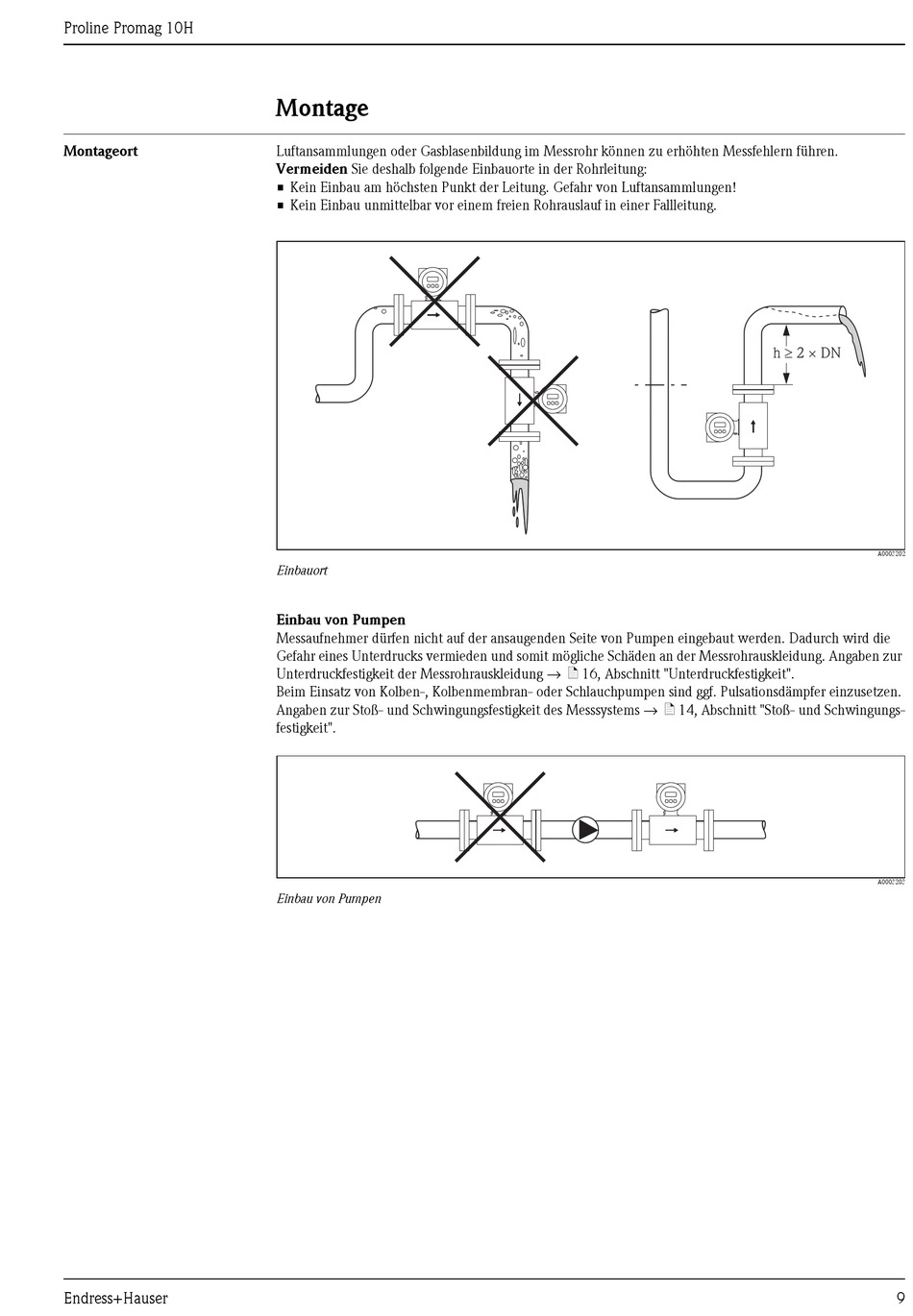

Montageort

Endress+Hauser

Montage

Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen.
Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung:
• Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen!
• Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung.
Einbauort
Einbau von Pumpen
Messaufnehmer dürfen nicht auf der ansaugenden Seite von Pumpen eingebaut werden. Dadurch wird die
Gefahr eines Unterdrucks vermieden und somit mögliche Schäden an der Messrohrauskleidung. Angaben zur
Unterdruckfestigkeit der Messrohrauskleidung → ä 16, Abschnitt "Unterdruckfestigkeit".
Beim Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen sind ggf. Pulsationsdämpfer einzusetzen.
Angaben zur Stoß- und Schwingungsfestigkeit des Messsystems → ä 14, Abschnitt "Stoß- und Schwingungs-
festigkeit".
Einbau von Pumpen
³ ´
h 2 DN
A0003202
A0003203
9
