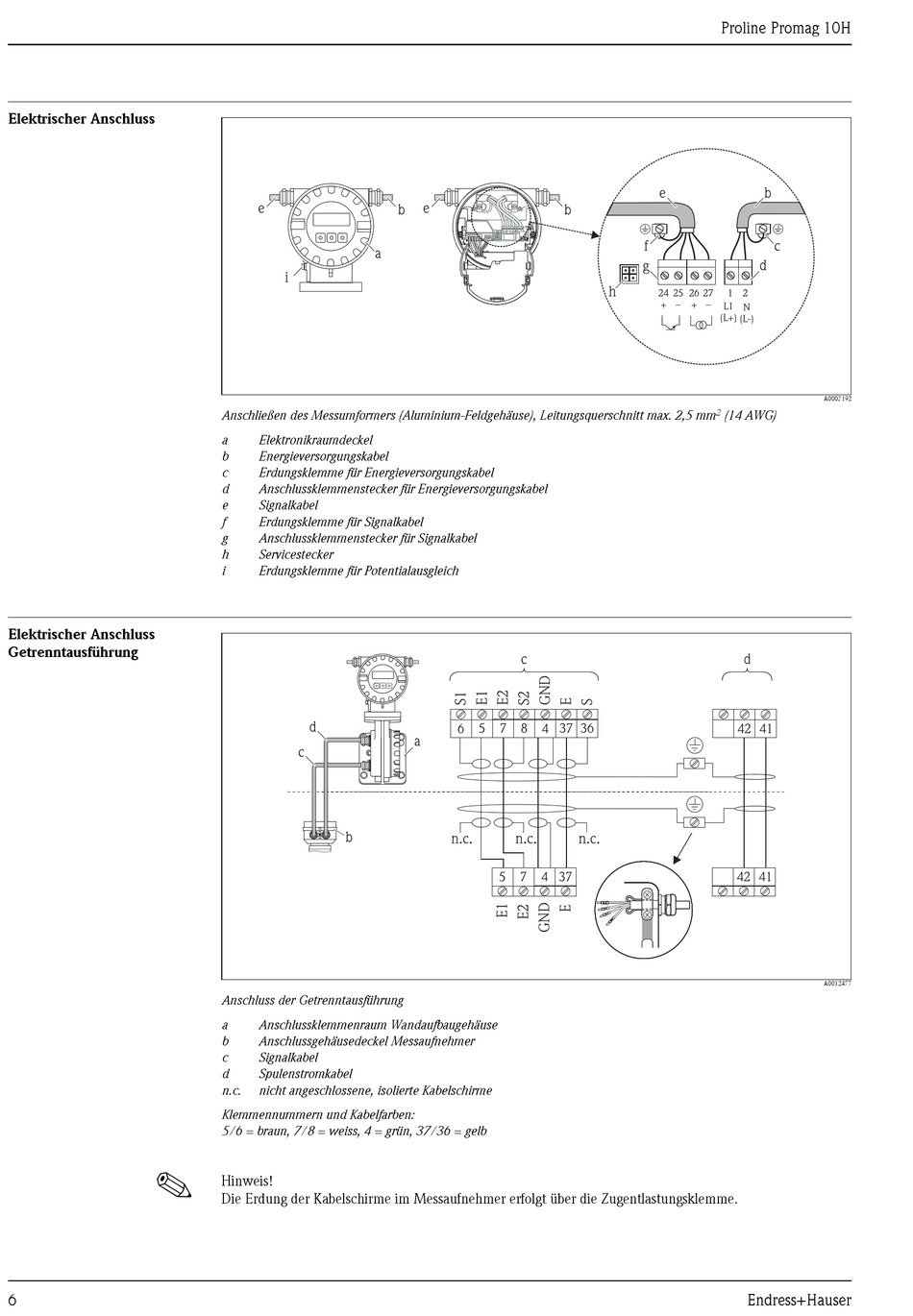

Elektrischer Anschluss

Elektrischer Anschluss
Getrenntausführung
!
6
e
a
i
Anschließen des Messumformers (Aluminium-Feldgehäuse), Leitungsquerschnitt max. 2,5 mm
a Elektronikraumdeckel
b Energieversorgungskabel
c Erdungsklemme für Energieversorgungskabel
d Anschlussklemmenstecker für Energieversorgungskabel
e Signalkabel
f Erdungsklemme für Signalkabel
g Anschlussklemmenstecker für Signalkabel
h Servicestecker
i Erdungsklemme für Potentialausgleich
d
c
b
Anschluss der Getrenntausführung
a Anschlussklemmenraum Wandaufbaugehäuse
b Anschlussgehäusedeckel Messaufnehmer
c Signalkabel
d Spulenstromkabel
n.c. nicht angeschlossene, isolierte Kabelschirme
Klemmennummern und Kabelfarben:
5/6 = braun, 7/8 = weiss, 4 = grün, 37/36 = gelb
Hinweis!
Die Erdung der Kabelschirme im Messaufnehmer erfolgt über die Zugentlastungsklemme.
e
b b
c
6 5 7 8 4 37 36
a
n.c. n.c.
5 7 4 37
Proline Promag 10H
e
f
g
h
24 25 26 27 1 2
+ – + –
L1
N
(L+)
(L-)
2
(14 AWG)
d
42 41
n.c.
42 41
