2 Sicherheit
2.1 Bestimmungsgemäße
Verwendung
Der Inverter Manager ist ein Gerät zur Überwachung und
Steuerung von bis zu 42 Sunny Tripower 60 oder Sunny
Highpower 75 oder bis zu 20 Sunny Tripower Storage 60
mit Batteriespeichersystemen in dezentralen PV-Anlagen.
Die I/O Box ist eine Funktionsschnittstelle für 1 Inverter
Manager. Die I/O Box empfängt Befehle für die
Netzsystemdienstleistungen über digitale Signale und
sendet die Vorgaben an den Inverter Manager.
Der Inverter Manager empfängt die Vorgaben von der
I/O Box und steuert entsprechend alle Wechselrichter in
der PV-Anlage. Der Inverter Manager und die I/O Box
dürfen nur im Innenbereich eingesetzt und ausschließlich mit
Sunny Tripower 60, Sunny Tripower Storage 60 und Sunny
Highpower Peak1 betrieben werden.
Das LCS-Tool ist für die Inbetriebnahme und den Service der
Wechselrichter über den Inverter Manager erforderlich.
Das LCS-Tool dient als primäre Benutzeroberfläche für die
PV-Anlage und das Batteriespeichersystem.
Setzen Sie das Produkt ausschließlich nach den Angaben
der beigefügten Dokumentationen und gemäß den vor Ort
gültigen Normen und Richtlinien ein. Ein anderer Einsatz
kann zu Personen- oder Sachschäden führen. Aus
Sicherheitsgründen ist es untersagt, das Produkt zu
verändern oder Bauteile einzubauen, die nicht ausdrücklich
von SMA für das Produkt empfohlen oder vertrieben
werden. Unerlaubte Veränderungen oder Umbauten lassen
die Gewährleistungsansprüche und die Betriebserlaubnis
erlöschen. Jede andere Verwendung des Produkts als in der
bestimmungsgemäßen Verwendung beschrieben gilt als
nicht bestimmungsgemäß.
Das Typenschild muss dauerhaft am Produkt angebracht
sein. Die beigefügten Dokumentationen sind Bestandteil des
Produkts.
Installationsanleitung
3 Inverter Manager
3.1 Lieferumfang
Prüfen Sie den Lieferumfang jedes Produkts auf
Vollständigkeit und äußerlich sichtbare Beschädigungen.
Setzen Sie sich bei unvollständigem Lieferumfang oder
Beschädigungen mit Ihrem Fachhändler in Verbindung.
Im Lieferumfang können weitere Bestandteile enthalten sein,
die nicht für die Installation benötigt werden.

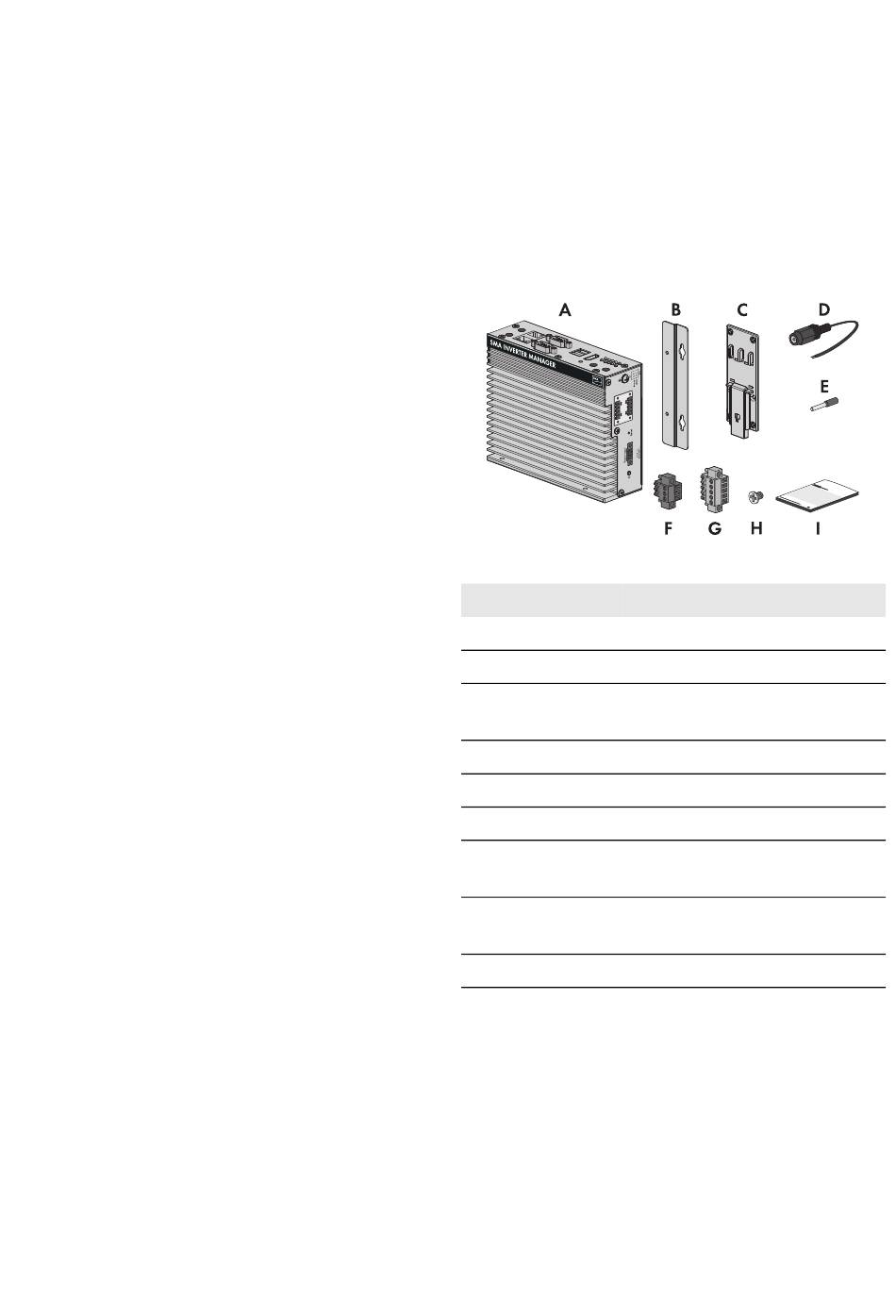

Abbildung 1: Bestandteile des Lieferumfangs des Inverter Managers
Position Anzahl Bezeichnung
A 1 Inverter Manager
B 2 Halterungen für Wandmontage
C 1 Halterung für Montage auf
Hutschiene (35 mm DIN rail)
D 1 Anschluss für Stromversorgung
E 2 Aderendhülsen
F 1 Klemmleiste für Stromversorgung
G 2 Klemmleisten für seriellen
Anschluss
H 4 Schrauben für Wand- und
Hutschienenmontage
I 1 Installationsanleitung
