5 Installation
INFORMATION
Bei P-611-Positionierern mit D-Sub-Stecker können Brummschleifen auftreten, wenn der
Positionierer über seinen Schutzleiteranschluss und zusätzlich über den Schirm des
Anschlusskabels für die Elektronik geerdet ist.
 Wenden Sie sich bei Auftreten einer Brummschleife an unseren Kundendienst (S. 33).
Der P-611 hat eine Bohrung M4 für die Befestigung des Schutzleiters. Diese Bohrung ist mit dem
Schutzleitersymbol
(S. 42).
Voraussetzungen
 Sie haben die allgemeinen Hinweise zur Installation gelesen und verstanden (S. 17).
 Der Positionierer ist nicht an der Elektronik angeschlossen.
Werkzeug und Zubehör
Geeigneter Schutzleiter: Kabelquerschnitt ≥0,75 mm

Mitgelieferter Schraubensatz M4 Schutzerde (S. 12) für den Anschluss des Schutzleiters

Geeigneter Schraubendreher


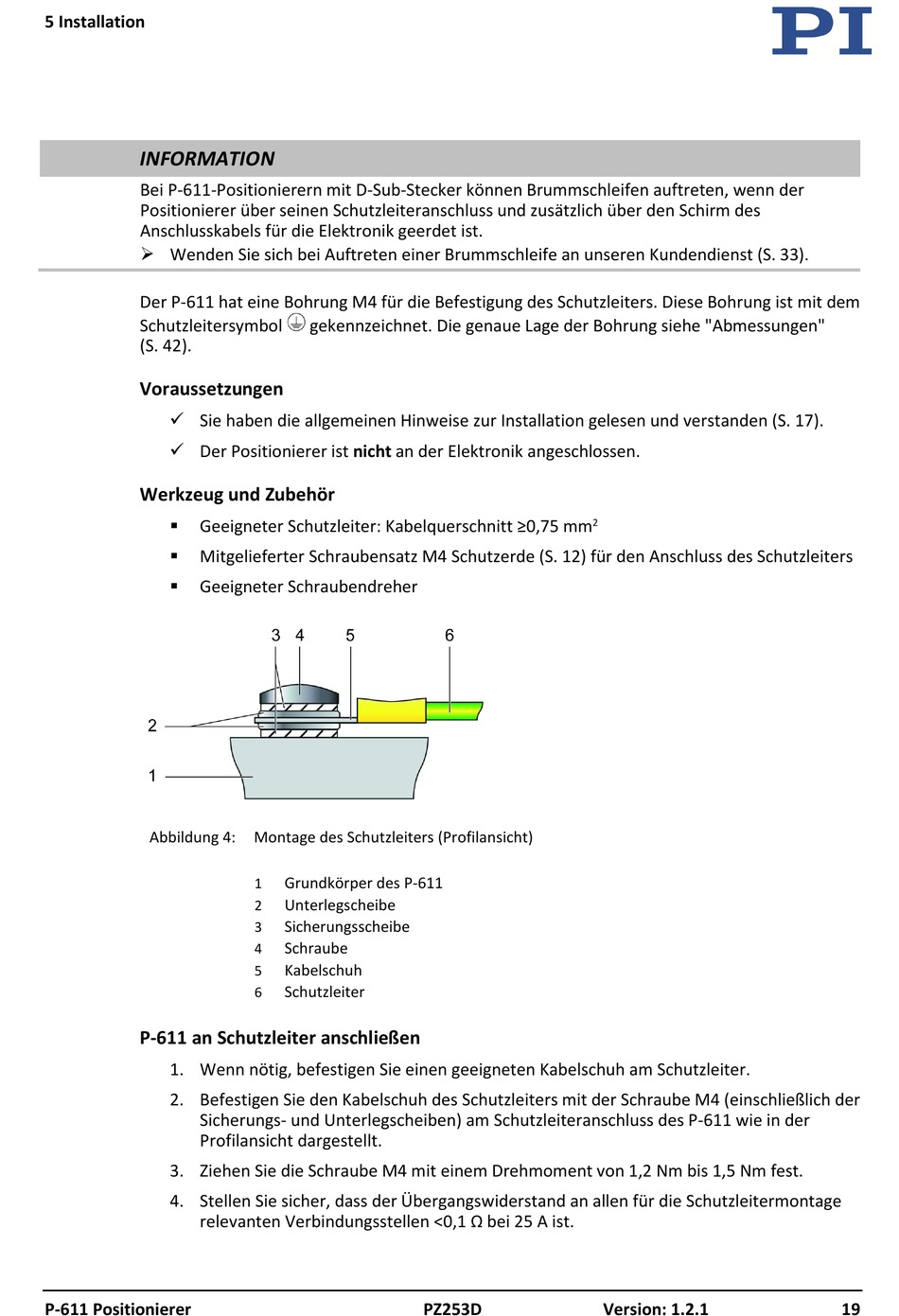

Abbildung 4:
P-611 an Schutzleiter anschließen
1. Wenn nötig, befestigen Sie einen geeigneten Kabelschuh am Schutzleiter.
2. Befestigen Sie den Kabelschuh des Schutzleiters mit der Schraube M4 (einschließlich der
Sicherungs- und Unterlegscheiben) am Schutzleiteranschluss des P-611 wie in der
Profilansicht dargestellt.
3. Ziehen Sie die Schraube M4 mit einem Drehmoment von 1,2 Nm bis 1,5 Nm fest.
4. Stellen Sie sicher, dass der Übergangswiderstand an allen für die Schutzleitermontage
relevanten Verbindungsstellen <0,1 Ω bei 25 A ist.
P-611 Positionierer
gekennzeichnet. Die genaue Lage der Bohrung siehe "Abmessungen"
Montage des Schutzleiters (Profilansicht)
Grundkörper des P-611
1
Unterlegscheibe
2
Sicherungsscheibe
3
Schraube
4
Kabelschuh
5
Schutzleiter
6
PZ253D
2
