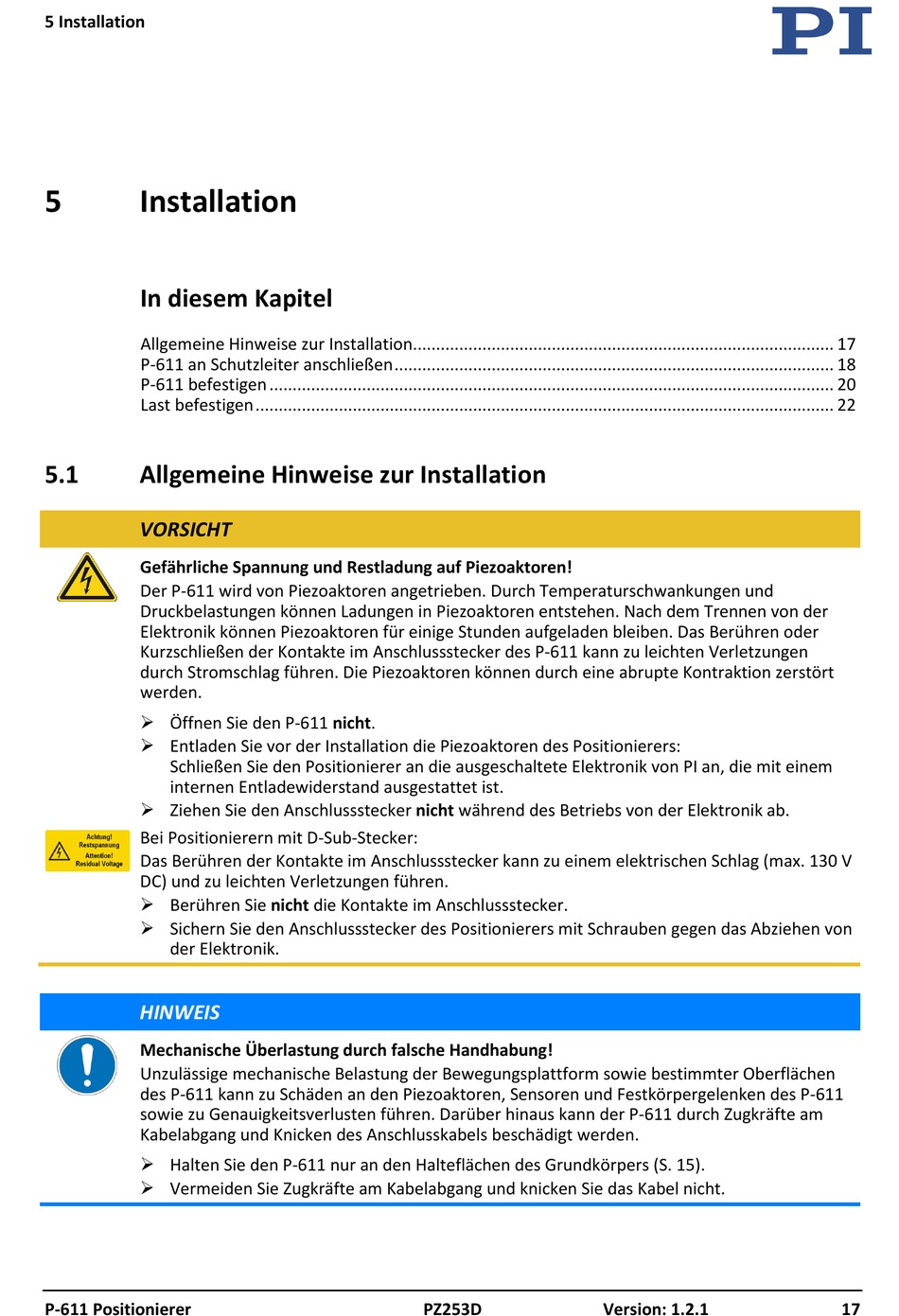

5 Installation

5 Installation
In diesem Kapitel

Allgemeine Hinweise zur Installation ........................................................................................... 17

P-611 an Schutzleiter anschließen ............................................................................................... 18
P-611 befestigen .......................................................................................................................... 20
Last befestigen ............................................................................................................................. 22
5.1 Allgemeine Hinweise zur Installation
VORSICHT
Gefährliche Spannung und Restladung auf Piezoaktoren!
Der P-611 wird von Piezoaktoren angetrieben. Durch Temperaturschwankungen und
Druckbelastungen können Ladungen in Piezoaktoren entstehen. Nach dem Trennen von der
Elektronik können Piezoaktoren für einige Stunden aufgeladen bleiben. Das Berühren oder
Kurzschließen der Kontakte im Anschlussstecker des P-611 kann zu leichten Verletzungen
durch Stromschlag führen. Die Piezoaktoren können durch eine abrupte Kontraktion zerstört
werden.
 Öffnen Sie den P-611 nicht.
 Entladen Sie vor der Installation die Piezoaktoren des Positionierers:
Schließen Sie den Positionierer an die ausgeschaltete Elektronik von PI an, die mit einem
internen Entladewiderstand ausgestattet ist.
 Ziehen Sie den Anschlussstecker nicht während des Betriebs von der Elektronik ab.
Bei Positionierern mit D-Sub-Stecker:
Das Berühren der Kontakte im Anschlussstecker kann zu einem elektrischen Schlag (max. 130 V
DC) und zu leichten Verletzungen führen.
 Berühren Sie nicht die Kontakte im Anschlussstecker.
 Sichern Sie den Anschlussstecker des Positionierers mit Schrauben gegen das Abziehen von
der Elektronik.
HINWEIS
Mechanische Überlastung durch falsche Handhabung!
Unzulässige mechanische Belastung der Bewegungsplattform sowie bestimmter Oberflächen
des P-611 kann zu Schäden an den Piezoaktoren, Sensoren und Festkörpergelenken des P-611
sowie zu Genauigkeitsverlusten führen. Darüber hinaus kann der P-611 durch Zugkräfte am
Kabelabgang und Knicken des Anschlusskabels beschädigt werden.
 Halten Sie den P-611 nur an den Halteflächen des Grundkörpers (S. 15).
 Vermeiden Sie Zugkräfte am Kabelabgang und knicken Sie das Kabel nicht.
P-611 Positionierer PZ253D Version: 1.2.1 17
