ELEKTRISCHER ANSCHLUSS
4.2 4.4 Elektroanschluss 12 V DC (Gleichstrom)

Anschlussklemme Betriebsspannung

Klemmenbelegung
5
4

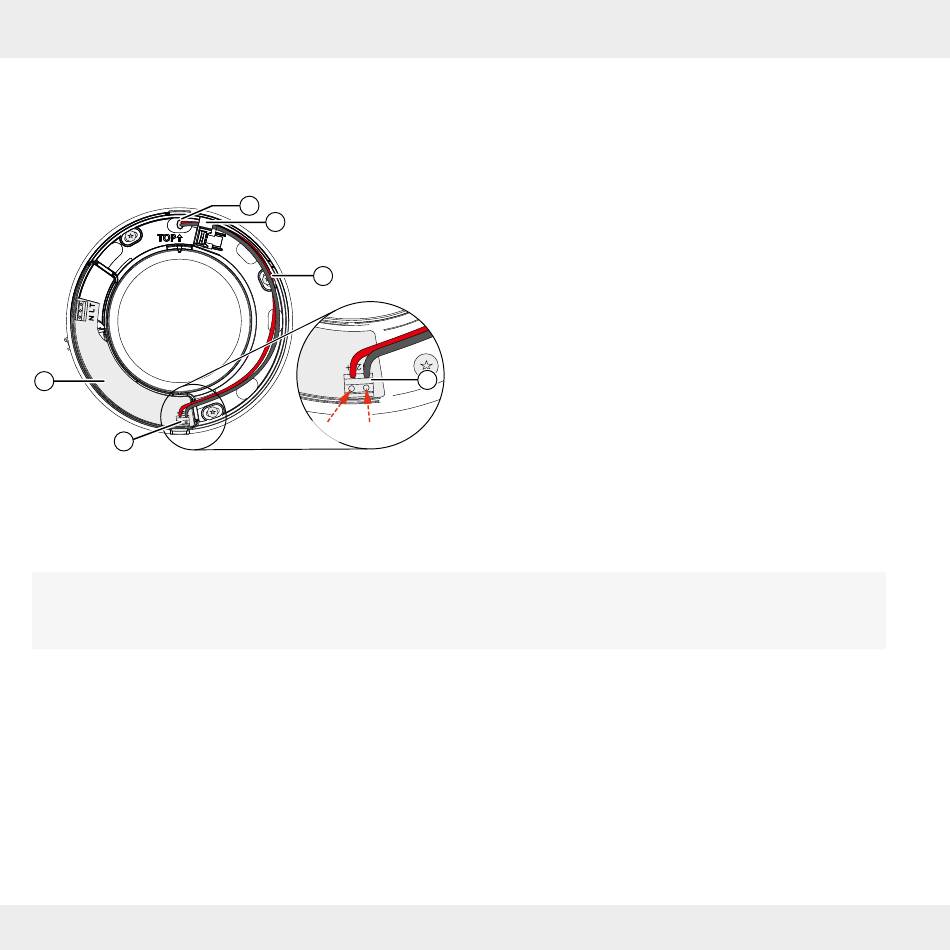

Abbildung 9: Platine – Anschlussklemme 12 V DC
Anschlusspläne 12 V-Anschluss
Der Anschluss des Abluftventilators ist abhängig von den gewünschten Funktionen. Stellen Sie sicher, dass Sie den
Abluftventilator richtig anschließen und bei der Inbetriebnahme die richtigen Voreinstellungen für Ihre Funktionen wählen.
Der am Abluftventilator Pulsar integrierte Schalter S1 hat beim Anschluss von 12 V DC keine Funktion.

Funktionen Sensorgesteuert

Sensorgesteuert, mit Dauerlüftung:
• Die Einstellung muss über die inVENTer Mobile App
ausgewählt werden.
• Kontinuierliche Lüftung mit einem Luftvolumenstrom von
30 m³/h.
• Erhöhen der Ventilatorleistung bei erhöhter Luftfeuchtig-
keit oder unter Einwirkung von Lichtveränderungen.
12
1
2
3
4
+ 12 V GND (– )
1 Kabeleingang Anschlusskabel
2 Kabeldurchführung Anschlusskabel
3 Anschlusskabel, 12 V DC, 2-adrig
4 Anschlussklemme Anschlusskabel
5 Platine
Sensorgesteuert, ohne Dauerlüftung:
• Werkseinstellung zur Sicherstellung einer Lüftung nach
Bedarf.
• Das Ein- und Ausschalten des Abluftventilators erfolgt
automatisch bei Veränderung der Luftfeuchtigkeit oder
unter Einwirkung von Lichtveränderungen.
