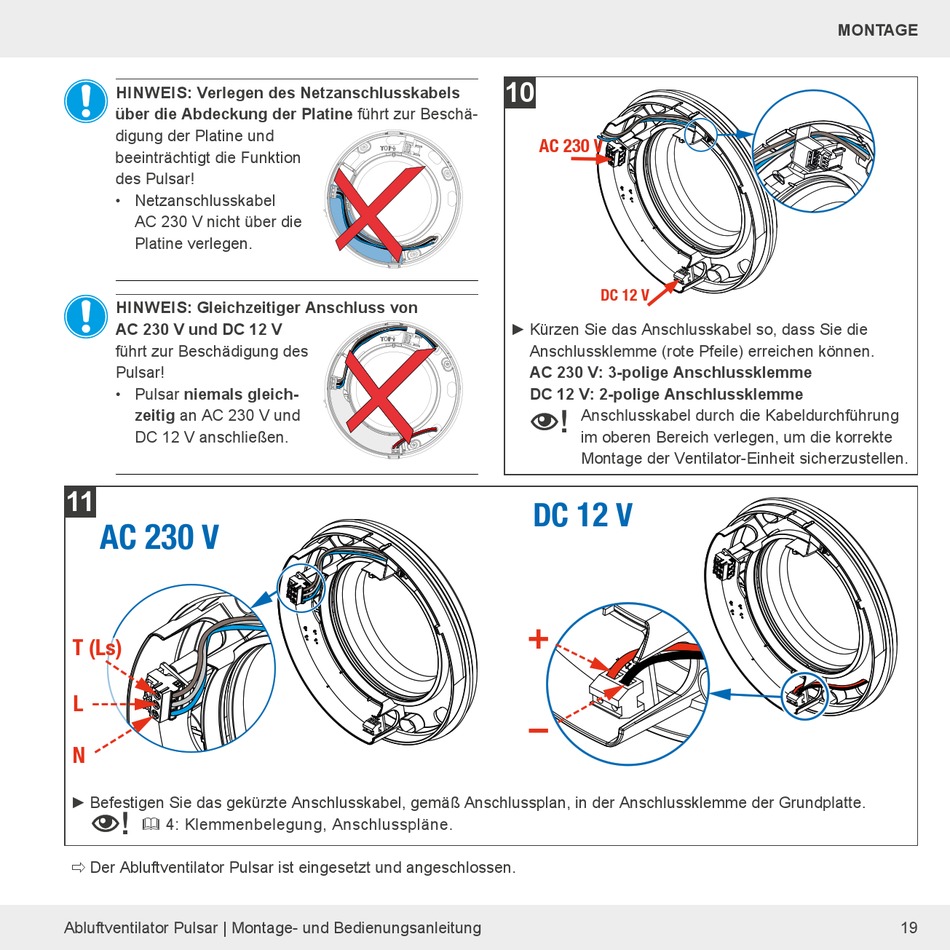

inVENTer Pulsar Montage- Und Bedienungsanleitung Seite 19

Abluftventilator
Inhaltsverzeichnis

Werbung

HINWEIS: Verlegen des Netzanschlusskabels
über die Abdeckung der Platine führt zur Beschä-
digung der Platine und
beeinträchtigt die Funktion
des Pulsar!
• Netzanschlusskabel
AC 230 V nicht über die
Platine verlegen.
HINWEIS: Gleichzeitiger Anschluss von
AC 230 V und DC 12 V
führt zur Beschädigung des
Pulsar!
• Pulsar niemals gleich-
zeitig an AC 230 V und
DC 12 V anschließen.
11
AC 230 V
T (Ls)
L
N
► Befestigen Sie das gekürzte Anschlusskabel, gemäß Anschlussplan, in der Anschlussklemme der Grundplatte.
!
 4: Klemmenbelegung, Anschlusspläne.
Der Abluftventilator Pulsar ist eingesetzt und angeschlossen.
Abluftventilator Pulsar | Montage- und Bedienungsanleitung
10
AC 230 V
DC 12 V
► Kürzen Sie das Anschlusskabel so, dass Sie die
Anschlussklemme (rote Pfeile) erreichen können.
AC 230 V: 3-polige Anschlussklemme
DC 12 V: 2-polige Anschlussklemme
!
Anschlusskabel durch die Kabeldurchführung
im oberen Bereich verlegen, um die korrekte
Montage der Ventilator-Einheit sicherzustellen.
DC 12 V
+
MONTAGE
19
