ELEKTRISCHER ANSCHLUSS
4.1 4.3 Elektroanschluss 230 V AC (Wechselstrom)
Anschlussklemme Netzanschlusskabel
Klemmenbelegung
3
Ls L N
Abbildung 4: Platine – Anschlussklemme Netzanschlusskabel 230 V AC
Anschlusspläne 230 V-Anschluss
Der Anschluss des Abluftventilators ist abhängig von den gewünschten Funktionen. Stellen Sie sicher, dass Sie den
Abluftventilator richtig anschließen und bei der Inbetriebnahme die richtigen Voreinstellungen für Ihre Funktionen wählen.
Sensorgesteuert, mit Dauerlüftung:
• Die Einstellung muss über die inVENTer Mobile App
ausgewählt werden.
• Kontinuierliche Lüftung mit einem Luftvolumenstrom von
30 m³/h.
• Erhöhen der Ventilatorleistung bei erhöhter Luftfeuchtig-
keit oder unter Einwirkung von Lichtveränderungen.
Sensorgesteuert, ohne Dauerlüftung:
• Werkseinstellung (bedarfsgeführte Lüftung).
• Das Ein- und Ausschalten des Pulsar erfolgt automa-
tisch bei Veränderung der Luftfeuchtigkeit oder unter
Einwirkung von Lichtveränderungen.
10
1
2
3
1 Kabeleingang Netzanschlusskabel
2 Kabeldurchführung Netzanschlusskabel
3 Anschlussklemme Netzanschlusskabel,
230 V AC, 3-polig
Klemme Beschriftung
N
L
4 LS
4 Platine
T
L
N
AC 230 V
DC 12 V

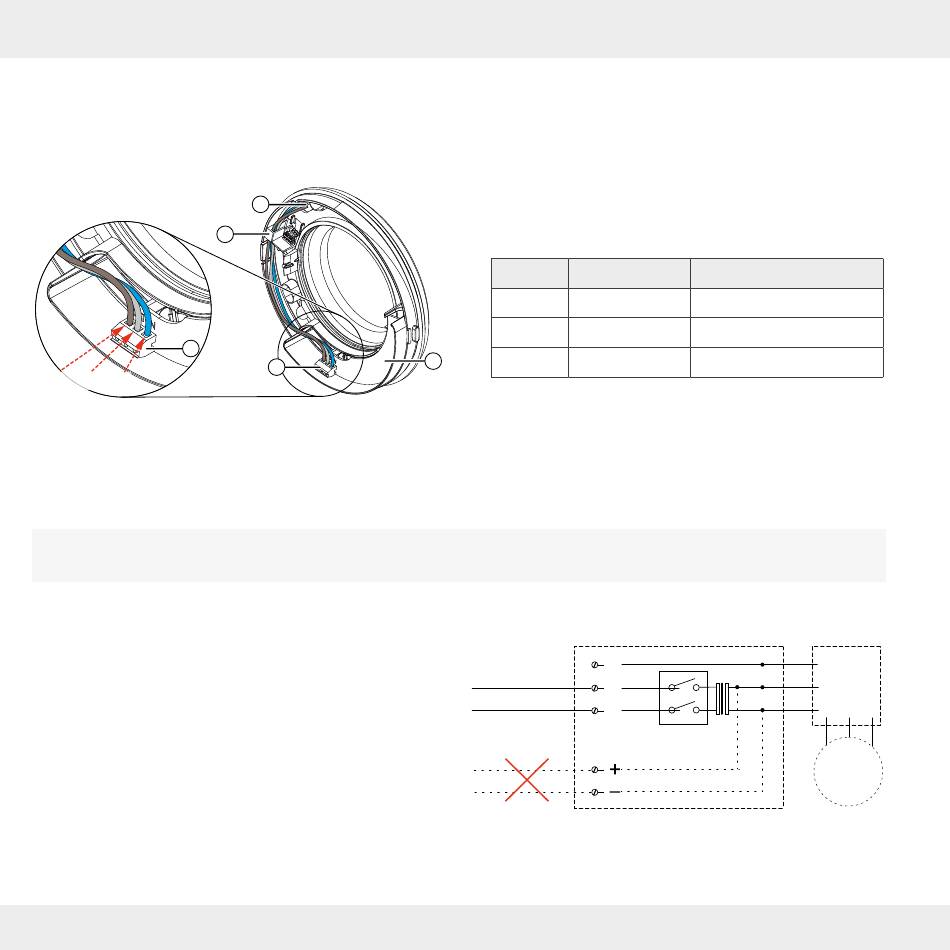

Abbildung 5: Pulsar 230 V AC mit aktivierten Sensoren
Abluftventilator Pulsar | Montage- und Bedienungsanleitung
Bedeutung
N Neutral-Leiter
L Leiter, Phase
T Phase, geschaltet
S1
M
