inVENTer Pulsar Montage- Und Bedienungsanleitung Seite 13

Abluftventilator
Inhaltsverzeichnis

Werbung

L
AC 230 V
N

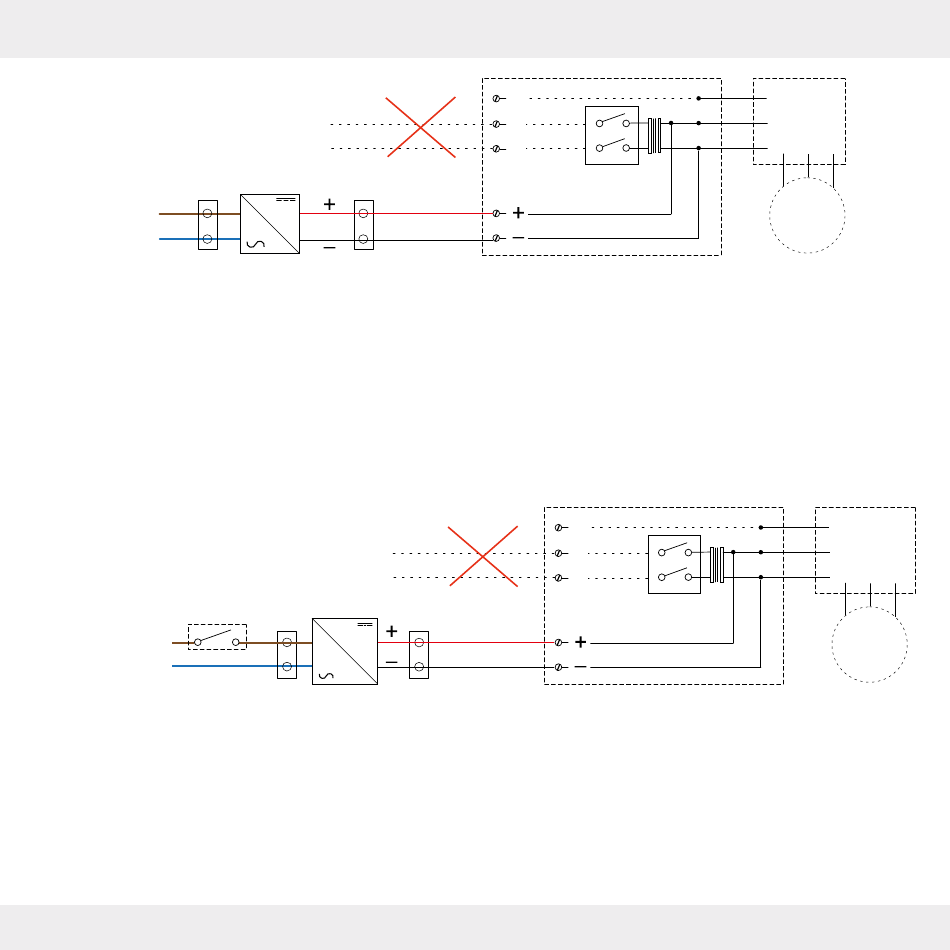

Abbildung 10: Anschlussplan UP-Netzteil NT16 und Abluftventilator Pulsar 12 V DC (sensorgesteuert und Nutzung als
Überströmventilator)
Nutzung als Überströmventilator:
• Die Einstellung muss über die inVENTer Mobile App
ausgewählt werden.
• Geeignet zur Belüftung benachbarter Räume.
Funktionen Schaltergesteuert
S
L
AC 230 V
N
Abbildung 11: Anschlussplan UP-Netzteil NT16 und Abluftventilator Pulsar DC 12 V (schaltergesteuert)
Schaltergesteuert, ohne Nachlauffunktion:
• Die Einstellung muss über die
inVENTer Mobile App ausgewählt werden.
• Das Ein- und Ausschalten des Abluftventilators erfolgt
über einen manuellen, externen Schalter S.
• Die Sensoren sind deaktiviert.
Abluftventilator Pulsar | Montage- und Bedienungsanleitung
AC 230 V
DC
DC 12 V
AC
DC
AC
T
L
N
S1
• Das Ein- und Ausschalten des Abluftventilators erfolgt
temperaturbasiert, Licht- und Feuchtesensor sind
inaktiv.
T
AC 230 V
L
N
DC 12 V
ELEKTRISCHER ANSCHLUSS
M
S1
M
13
