EINBAU UND MONTAGE
4
Einbau und Montage
4.1
Lieferumfang prüfen
Überprüfen Sie die Lieferung bei Erhalt anhand des Lieferscheines auf Vollständigkeit und
Transportschäden. Reklamieren Sie fehlende Positionen unverzüglich.
1
1b

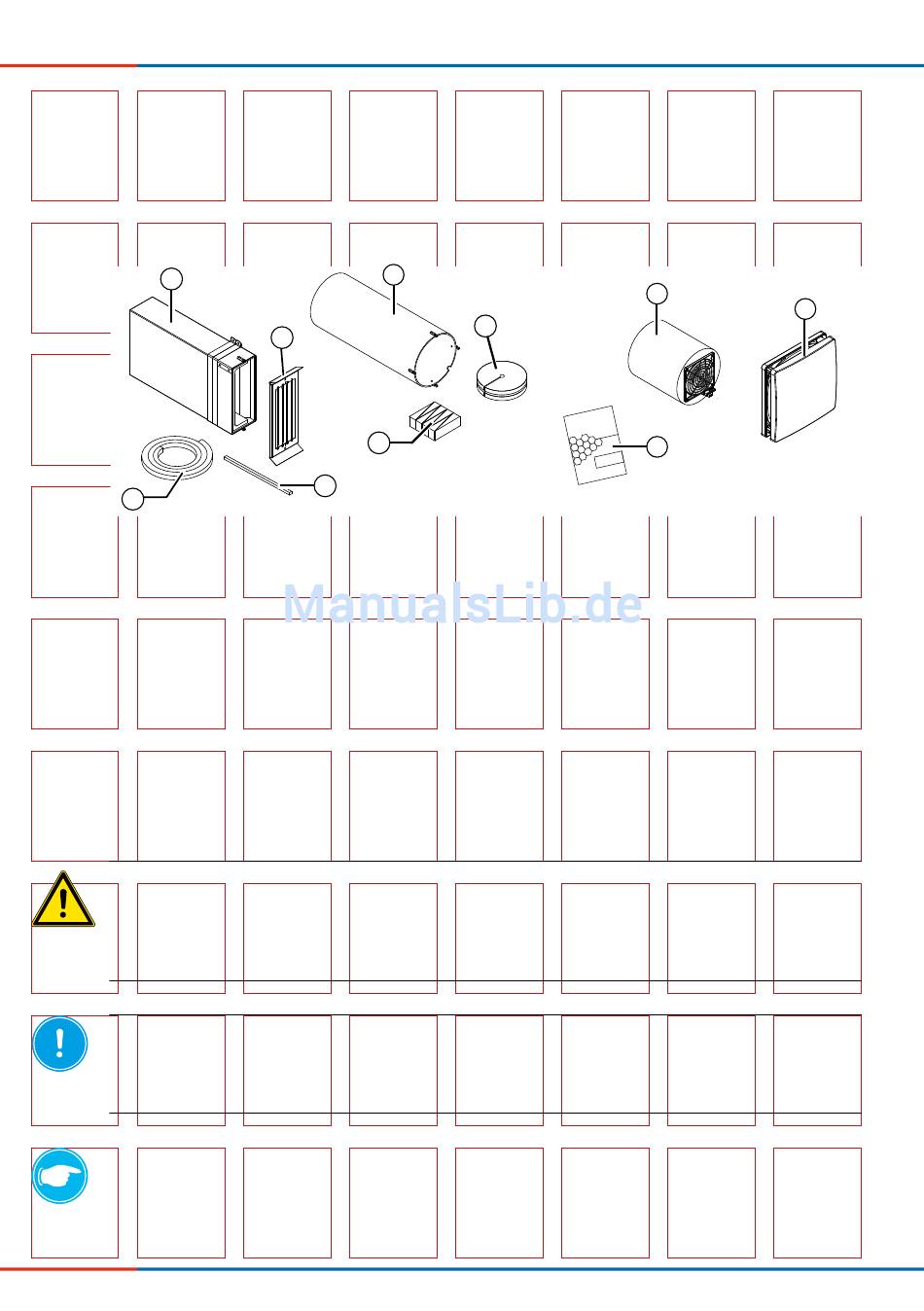

Abbildung 11: Lieferumfang Lüftungsgerät iV14R-Corner
1 Flachkanal
1 a: Anschlagband
1 b: Dichtungsband
2 Laibungsgitter
3 Wandeinbauhülse R-D204
3 a: Styropor-Scheiben
3 b: Montagekeil-Set
4.2
Wandöffnung/Putzschlitz erstellen
VORSICHT
Herabfallendes Mauerwerk beim Erstellen der Wandöffnung
führt zur Verletzung von Körperteilen und/oder Beschädigung von Gegenständen!
► An Gebäude-Außenseite einen Schutz gegen herabfallendes Mauerwerk anbringen.
► Gegenstände aus der unmittelbaren Umgebung der Gebäude-Außenseite entfernen.
HINWEIS
Ansammlung von Kondenswasser in Wandeinbauhülse
führt zur Beschädigung von Außenwand und Mauerwerk!
► Wandöffnung mit einem Gefälle von 1 – 2° zur Außenwand erstellen.
TIPP:
Achten Sie darauf, dass Sie die Wandöffnung richtig positionieren. ( 3.3)
Mindestabstand zur Unterkante Sturz: 155 mm ab Bohrungsmitte (Dämmstärke/Rollladen beachten).
Mindestabstand zu angrenzenden Bauteilen an der Innenwand: 250 mm ab Bohrungsmitte
Mindestabstand frontal: 300 mm für Wartungsarbeiten
Bringen Sie die Wandöffnung nicht in der Nähe von Heizkörpern an.
16
Lüftungssystem inVENTer
3
2
3b
1a
iV14R-Corner
•
Montage- und Bedienungsanleitung
®
4
3a
4 Einschub Wärmespeicher iV14R
5 Innenblende Flair V-233x233
inkl. Staubfilter
6 Montage- und Bedienungsanleitung
5
6
