MONTAGE
12

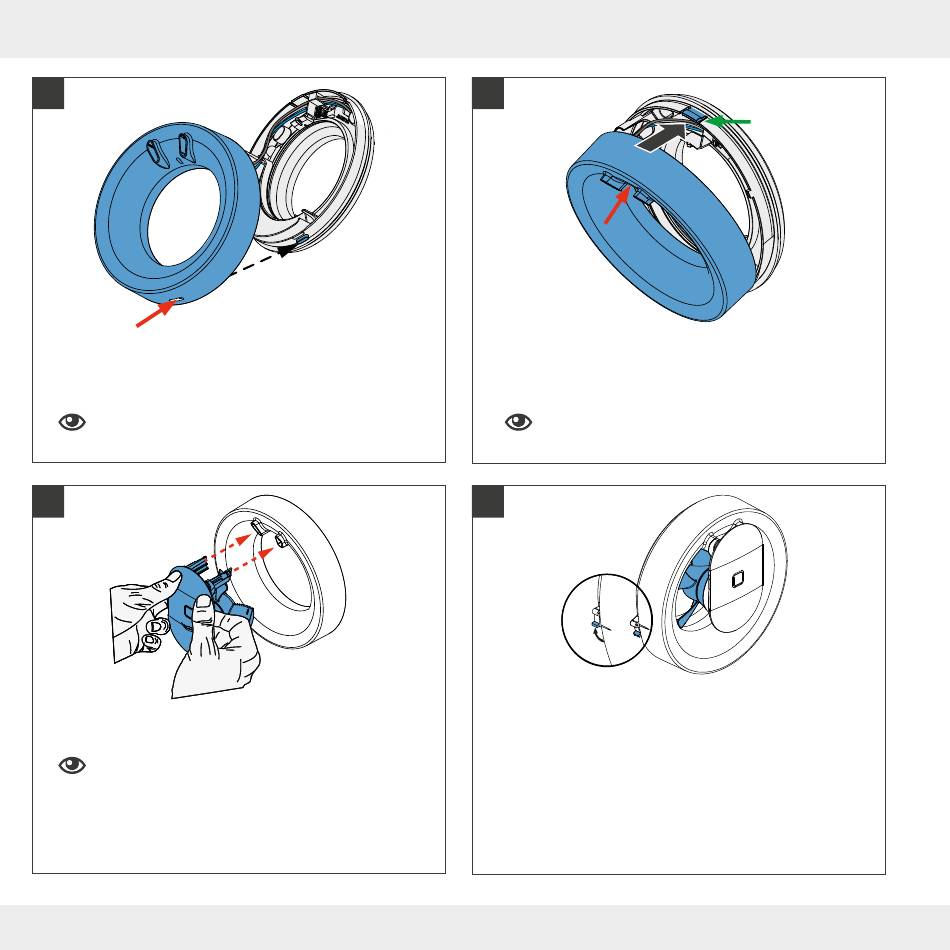

► Rasten Sie den Haken auf der unteren Seite der
Grundplatte in das Loch (roter Pfeil) an der unteren
Seite der Abdeckung Ventilator-Gehäuse ein.
!
Die Führungen für die Ventilator-Einheit befin-
den sich im oberen Bereich.
14
► Setzen Sie die Ventilator-Einheit vorsichtig in die
Führungen (rote Pfeile) am Ventilator-Gehäuse ein.
!
Die Ventilator-Einheit darf beim Einsetzen nicht
verkanten, um die Kontakte nicht zu beschä-
digen.
Ein hörbares Klicken bestätigt, dass die Ventilator-

Einheit richtig eingesetzt ist.
20
13
► Drücken Sie die Abdeckung Ventilator-Gehäuse im
oberen Bereich auf die Halterung (grüner Pfeil) an der
Grundplatte Ventilator-Gehäuse.
!
Die Verschlusstaste (roter Pfeil) rastet zwischen
den Führungen für die Ventilator-Einheit hörbar ein.
15
AC 230 V
1
0
1
0
► Stellen Sie sicher, dass sich der Ventilator frei drehen
kann, bevor Sie ihn einschalten.
► Schalten Sie die Stromversorgung zu.
• DC 12 V: Mit Einschalten der Stromversorgung läuft
der Ventilator (bei Schaltersteuerung dient der exter-
ne Schalter zum Ein- und Ausschalten).
• AC 230 V: Schalten Sie den Pulsar ein. Der Schalter
befindet sich an der linken Seite des Gehäuses.
Drücken Sie diesen nach oben in die Stellung 1.
