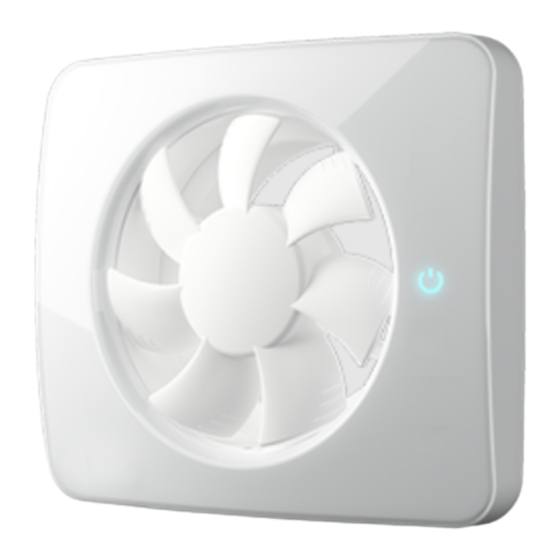

inVENTer Aviant Montageanleitung
Abluftventilator
Vorschau ausblenden
Andere Handbücher für Aviant:
- Montage- und bedienungsanleitung (24 Seiten) ,
- Bedienungsanleitung (20 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für inVENTer Aviant
Inhaltszusammenfassung für inVENTer Aviant
- Seite 1 Montageanleitung Aviant Abluftventilator www.inventer.de...
-
Seite 2: Marken, Urheber- Und Schutzrechte
In der vorliegenden Dokumentation ist die Funktionalität des Standardumfanges beschrieben. Die Dokumentation enthält aus Gründen der Übersichtlichkeit nicht sämtliche Detailinformationen zu allen Typen des Produktes und kann nicht jeden denkbaren Fall der Installation, der Mon- tage und des Anschlusses berücksichtigen. Abluftventilator Aviant | Montageanleitung... -
Seite 3: Inhaltsverzeichnis
4.2 Anschlussmöglichkeiten ......... 10 5 Montage ..............12 6 QuickGuide: Schnellstart ........17 7 Technische Daten ............. 18 8 Lieferumfang ............19 9 Zubehör und Ersatzteile ........... 19 10 Gewährleistung und Garantie ....... 19 11 Service ..............19 Abluftventilator Aviant | Montageanleitung... -
Seite 4: Benutzer- Und Sicherheitshinweise
BENUTZER- UND SICHERHEITSHINWEISE Benutzer- und Sicherheitshinweise Danke, dass Sie sich für ein Qualitätsprodukt von inVENTer entschieden haben! Dieses Kapitel gibt Ihnen einen Überblick über die grundsätzlichen Sicherheitsvorkehrungen für einen sicheren und einwandfreien Betrieb Ihres Lüftungssystems. Benutzerinformation Weitere Symbole in der Dokumentation Sicherheits- und Warnhinweiskonzept Ein TIPP-Symbol gibt Hinweise für den Umgang... -
Seite 5: Bestimmungsgemäßer Gebrauch
Entlüftung von Räumen mit Außenfenster unter Schutzbereiches 0 anbringen. ( Kapitel 3.1, Seite 8). Berücksichtigung der in dieser Anleitung angegebenen - Aviant nicht an Orten verwenden, an denen über längere technischen Daten, beschriebenen Einsatzfälle und nur in Zeit direkter Kontakt mit Spritzwasser möglich ist und/ Verbindung mit den Komponenten, die von der oder das Gerät direktem Strahlwasser ausgesetzt ist. -
Seite 6: Nicht Bestimmungsgemäßer Gebrauch
Die Verwendung des aV100 Wandeinbausets wird empfohlen. Die Installation ist in Decken und Außenwän- Qualifiziertes Personal im Sinne der sicherheitstechni- de möglich. Der Aviant wird direkt an das 230 V-Netz schen Hinweise dieser Dokumentation sind Personen, die angeschlossen. die Berechtigung haben, Geräte, Systeme und Strom- kreise gemäß... -
Seite 7: Funktion
Dauerbetrieb (Permanentlüftung) eingestellt ist. Beachten Sie: Die Sensoren sind vorrangig geschaltet. Wurde der • Lichtsensor: Aviant zwischenzeitlich mittels Sensorik aktiviert, verschiebt sich Erhöhung des Luftvolumenstroms bei Änderung der der Grundlüftungszyklus entsprechend nach hinten. Lichtverhältnisse im Raum. Die Intensität des Luftvolu- Die Intensität des Luftvolumenstroms kann via App oder am... -
Seite 8: Montagevorbereitung
Einbaubedingungen Elektrische Schutzbereiche nach VDE 0100 Positionierung des Aviant GEFAHR • Bringen Sie den Abluftventilator Aviant im Luftvolumen- Eindringen von Wasser in den Abluftventilator strom des Raumes an, um einen optimalen Feuchte- Aviant oder dessen Stromquelle. austrag und verlässliche Angaben des Feuchtesensors Stromschlag und Überhitzung durch Kurzschluss... -
Seite 9: Abmessungen
Maßzeichnungen Frontal und umlaufend einen Mindestabstand von 250 mm zu Bauteilen einhalten. • Die Installation ist in Decken und Außenwände möglich. Der Abluftventilator Aviant wird in eine Wandeinbau- Ø 98 hülse mit DN100 (z. B. aV100 Wandeinbauset) oder Ø 118 DN 118 ... -
Seite 10: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS Elektrischer Anschluss Anschlussklemme Netzanschluss Der Abluftventilator Aviant wird direkt mit dem AC 230 V-Netz verbunden. Der Ventilator ist doppelt Klemmenbelegung isoliert und darf nicht geerdet werden. Der Ventilator ist mit einem allpolig trennendem Schalter ausgerüstet. Der Ventilator arbeitet in jedem Anschlussfall sensor- gesteuert. -
Seite 11: Anschlussmöglichkeiten
- geschaltete Phase (SL) mit Raumbeleuchtung koppeln. Einschaltverzögerung bei Betätigen des externen Schaltelements. • Anschluss, siehe Anschlussbild 2. - kontinuierlich an Phase (L) und Neutral-Leiter (N). - geschaltete Phase (SL) an den Taster anschließen. 230 V AC 50 Hz Abluftventilator Aviant | Montageanleitung... -
Seite 12: Montage
Stromschlag und Überhitzung durch Kurzschluss (230V, 50 Hz)! • Aviant außerhalb des Schutzbereiches 0 anbringen. • Aviant ausschließlich in Bereichen des Schutzbereiches 1 anbringen, in denen über längere Zeit kein direkter Kontakt mit Spritzwasser möglich ist und/oder das Gerät nicht direktem Strahlwasser ausgesetzt ist. -
Seite 13: Kabel Verlegen
� 98 – 100 (aV100) � 118 – 125 (optional) ODER Ø127 Ø108 Ø133 ø 98 – 100 ø 118 – 125 aV100 Wandeinbauset Kabel verlegen Unterputzkabel (a) 230 V AC 230 V AC (max. 1,5 mm²) Abluftventilator Aviant | Montageanleitung... - Seite 14 MONTAGE Abluftventilator für den Anschluss vorbereiten � 98 – 100 (aV100) Ø Ø � 118 – 125 Abluftventilator einsetzen und Elektrischer Anschluss (x4) 230 V AC (x4) Abluftventilator Aviant | Montageanleitung...
- Seite 15 MONTAGE 230 V AC 230 V AC 50 Hz Abluftventilator Aviant | Montageanleitung...
- Seite 16 MONTAGE Abluftventilator Aviant | Montageanleitung...
-
Seite 17: Quickguide: Schnellstart
Licht- und derung. Luftqualitätssensor Zurücksetzen Rote Leuchtanzeige (Werkseinstellungen) 1. Tastendruck: 2. Tastendruck: Bedienfeld aktivieren wiederholt Drücken Verbindungsfehler. Berühren Sie das und für 5 Sekunden halten. Symbol Funktionsanzeige oder starten Sie die Anwendung „inVENTer mobile“ Download erneut. Abluftventilator Aviant | Montageanleitung... -
Seite 18: Technische Daten
185 x 160 x 40 Gewicht [g] Luftvolumenstromkennlinie Abluftventilator Aviant 125 [ohne Innenblende, freiblasend] Ø 100 [ohne Innenblende, freiblasend] Ø 125 [mit Innenblende, freiblasend] Ø 100 [mit Innenblende, freiblasend] Ø 100 110 120 130 140 150 Luftvolumenstrom [m³/h] Abluftventilator Aviant | Montageanleitung... -
Seite 19: Lieferumfang
Führen Sie die Entsorgung des Produktes nach den Der Hersteller übernimmt eine Garantie von fünf Jahren jeweils gültigen nationalen Vorschriften durch. auf den Abluftventilator Aviant. Diese deckt einen vorzeiti- Wenden Sie sich für ein umweltverträgliches Recycling gen Produktverschleiß ab. Informationen zu den Grantie- und die Entsorgung ihres Altsystems an einen Entsor- bestimmungen finden Sie unter www.inventer.de/garantie. - Seite 20 GmbH Ortsstraße 4a D-07751 Löberschütz www.inventer.de Änderungen vorbehalten. Keine Haftung für Druckfehler. Artikelnummer: 5010-0012 008753-B Version: 1.0 – 04/2022...
