Elektroanschluss Ac 230 V; Anschlussklemme Netzanschlusskabel Klemmenbelegung; Anschlusspläne 230 V-Anschluss; Funktion: Sensorgesteuert, Mit Dauerlüftung - inVENTer Pulsar Basic Montage- Und Bedienungsanleitung

ELEKTRISCHER ANSCHLUSS
MONTAGEVORBEREITUNG
4.1 4.3 Elektroanschluss 230 V AC (Wechselstrom)
Anschlussklemme Netzanschlusskabel
Klemmenbelegung
3
Ls L N
Abbildung 5: Platine – Anschlussklemme Netzanschlusskabel 230 V AC
Anschlusspläne 230 V-Anschluss
Der Anschluss des Abluftventilators ist abhängig von den gewünschten Funktionen. Stellen Sie sicher, dass Sie den
Abluftventilator richtig anschließen und bei der Inbetriebnahme die richtigen Voreinstellungen für Ihre Funktionen wählen.
Funktion: Sensorgesteuert, mit Dauerlüftung
• Kontinuierliche Lüftung mit einem Luftvolumenstrom von
30 m³/h.
• Die Sensoren sind aktiviert.
• Erhöhen der Ventilatorleistung bei erhöhter Luftfeuchtig-
keit (110 m /h, kein Nachlauf) oder unter Einwirkung von
3
Lichtveränderungen (60 m
• Anschluss siehe Abbildung 6.
10
1
2
3
/h, Nachlauf).
3
1 Kabeleingang Netzanschlusskabel
2 Kabeldurchführung Netzanschlusskabel
3 Anschlussklemme Netzanschlusskabel,
230 V AC, 3-polig
Klemme Beschriftung
N
L
4 LS
4 Platine
AC 230 V
DC 12 V

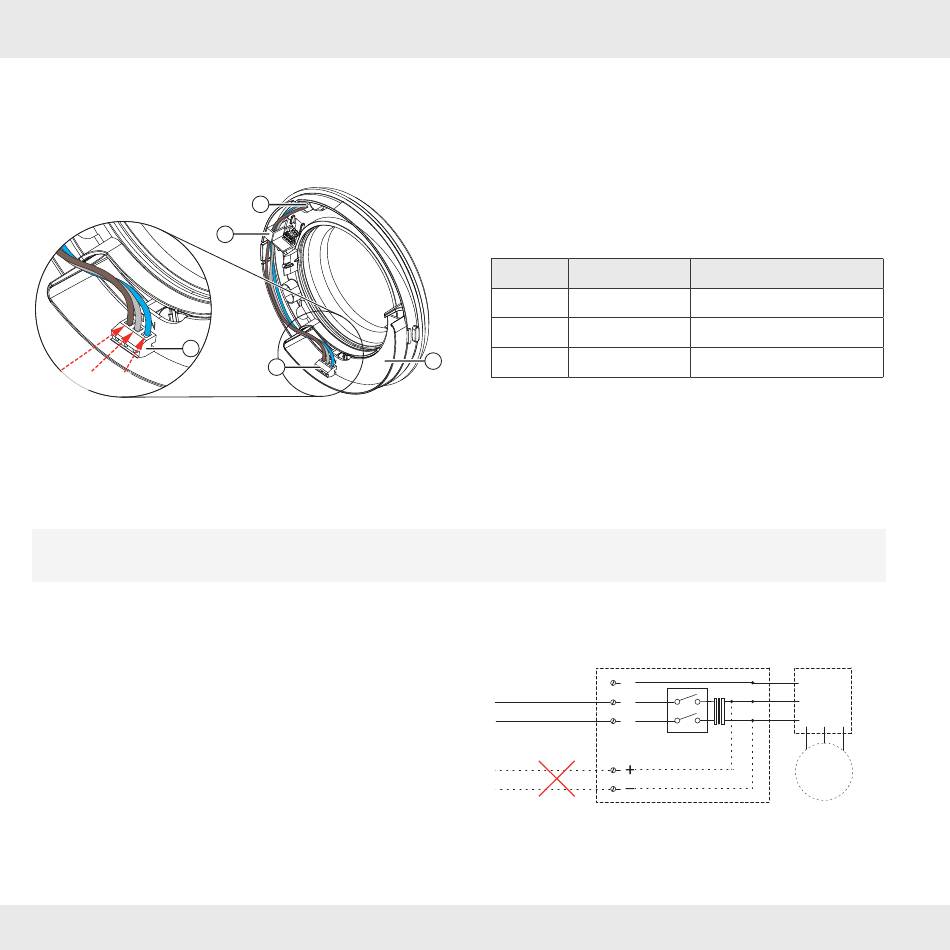

Abbildung 6: Pulsar Basic 230 V AC mit Dauerlüftung
Abluftventilator Pulsar Basic | Montage- und Bedienungsanleitung
Bedeutung
N Neutral-Leiter
L Leiter, Phase
T Phase, geschaltet
T
L
N
S1
M
