BAE SA-OH-059-YI-_ _ _ _
Optoelektronische Sensoren
8
Menüstruktur (Fortsetzung)
8.2

Schaltprofile (Switching Profiles)

8.2.1

Beschreibung

Sensorprinzip / Auswertelogik
Der Sensor realisiert die Messwerterfassung als kontinuier-
liches Signal, welches zur Schaltsignalerzeugung ausge-
wertet wird. Die Auswertung erfolgt auf Basis des Werts
Transducer Signal.
Die Definition der Schaltpunkte erfolgt durch Setpoints, die
durch diverse Teach-Verfahren bestimmt werden können.
Alternativ können die Setpoints auch direkt über das Menü
oder die ISDUs eingestellt werden, jedoch unter Beach-
tung der gleichen Voraussetzungen und Regeln, die für die
Teach-Verfahren gelten.
Übersicht SSC – Profil
– Multiple Schaltkanäle möglich (aktuell werden bis zu
2 Kanäle unterstützt).
– Zwei Schaltpunkte (Setpoints) pro Schaltkanal.
– Einstellbare Hysterese.
– Mehrere Schaltmodi möglich: Single Point Mode, Two
Point Mode und Window Mode, zusätzlich für SSC1:
Single Point Positive Dynamic Mode, Single Point
Negative Dynamic Mode, Single Point Positive
Threshold Tracking Mode und Single Point Negative
Threshold Tracking Mode
– Folgende Teach-Kommandos sind jeweils für Set-
point 1 und Setpoint 2 verfügbar: Single Value Teach,
Two Value Teach und Dynamic Teach (Profile Spec. und
Balluff Spec.).
Schaltpunktlogik (Switchpoint logic)
Bei der Schaltlogik High Active schaltet der Schaltausgang
auf high, wenn der aktuelle Messwert größer als der einge-
stellte (geteachte) Setpoint ist. Bei Low Active wird diese
Logik invertiert.
High Active
Low
SP1

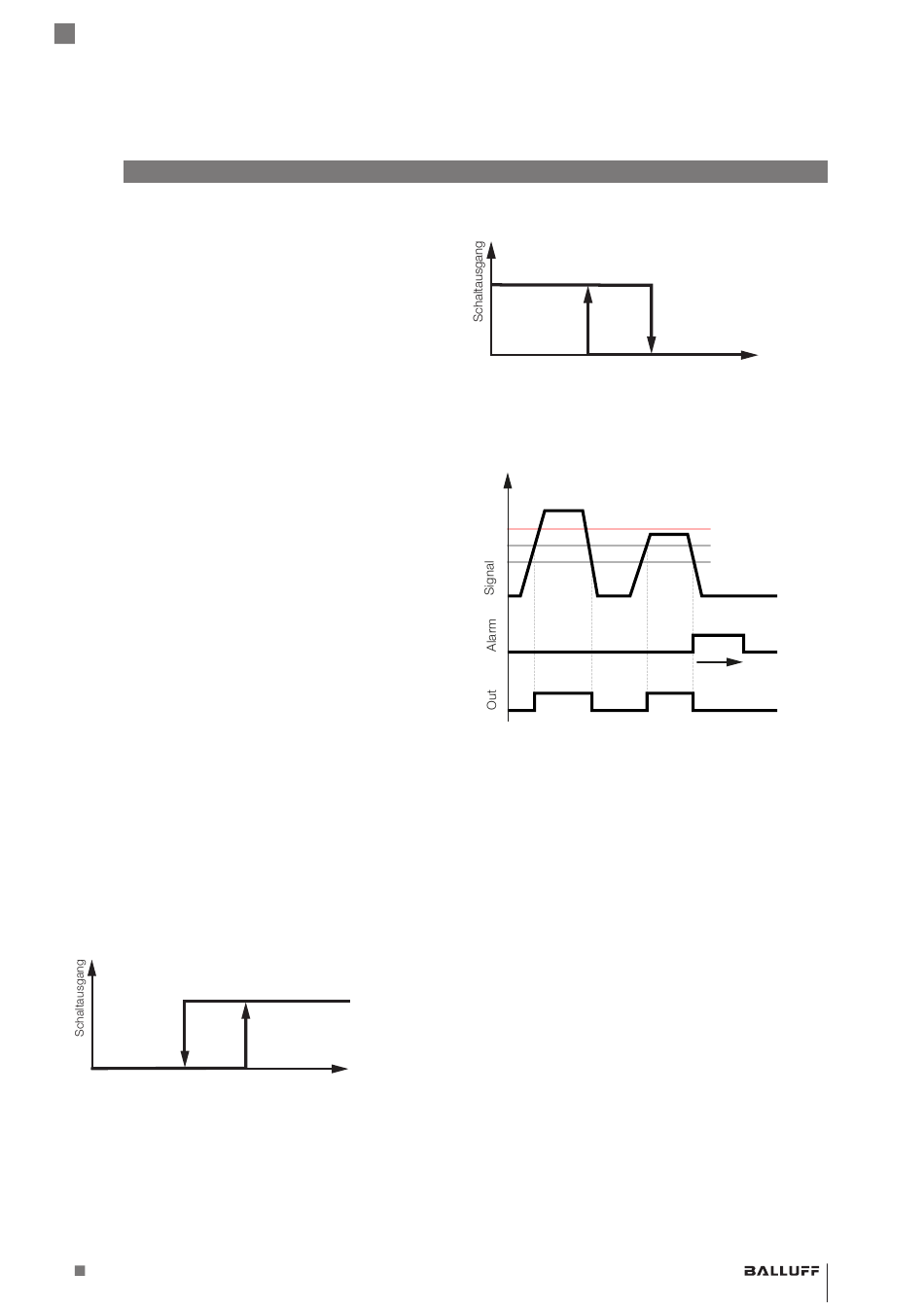

Abb. 8-6: Schaltpunktlogik High Active
www.balluff.com
Low Active
Abb. 8-7:
Alarm in Single Point Mode
Abb. 8-8:
Im Single-Point Mode wird bei Signalen, die den SP1 nur
knapp überschreiten ein Alarm detektiert. Dieser wird
mittels 50ms Puls an roter LED dargestellt und kann auch
auf Pin 2 ausgegeben werden.
Gleichzeitig wird eine Event-Warnung "Niedriges Signal-
qualitätsniveau gesendet".
High
Messwert
High
SP1
Schaltpunktlogik Low Active
Schaltpunktlogik Alarm Timing
deutsch
Low
Messwert
SP1 + Hys (Alarm)
SP1
SP1 - Hys
50ms
t
