Proline Promass I 100

Ein- und Auslaufstrecken

Spezielle Montagehinweise

Endress+Hauser
C Horizontale Einbaulage Messumfor-
merkopf unten
D Horizontale Einbaulage Messumfor-
merkopf seitlich
1) Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
2) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maxi-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer
oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen (→  50).

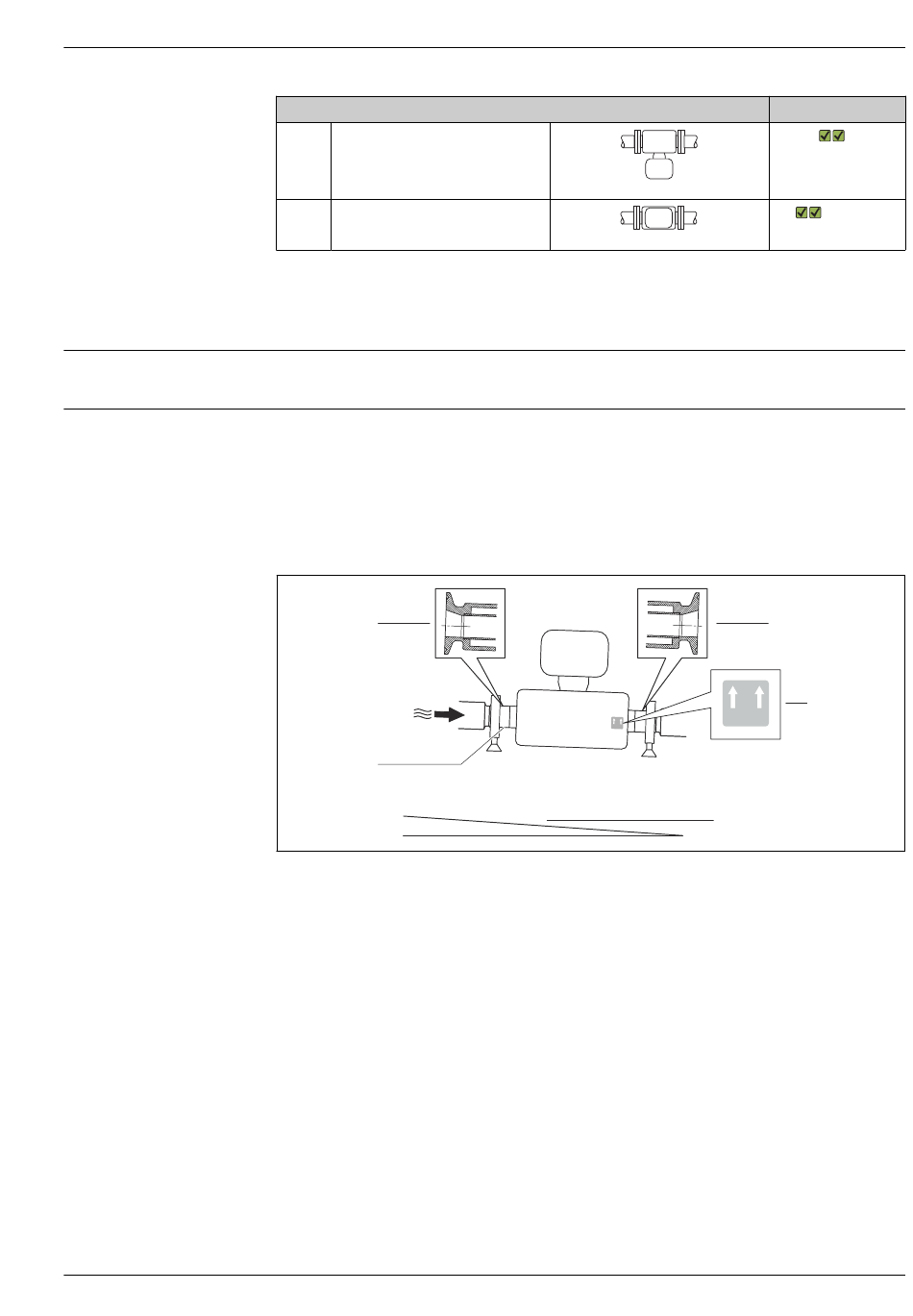

Gewährleistung der vollständigen Entleerbarkeit
Bei einem horizontalen Einbau der Messaufnehmer können zur Gewährleistung der vollständigen
Entleerbarkeit exzentrische Clamp-Anschlüsse verwendet werden. Durch Neigen des Systems in eine
bestimmte Richtung und mit einem bestimmten Gefälle kann mittels Schwerkraft eine vollständige
Entleerbarkeit erreicht werden. Der Messaufnehmer muss in der korrekten Position montiert sein,
um eine vollständige Entleerbarkeit in der horizontalen Einbaulage zu gewährleisten. Markierungen
am Messaufnehmer zeigen die korrekte Einbaulage zur Optimierung der Entleerbarkeit.
1
2
 18
1 Exzentrischer Clamp-Anschluss
2 Line auf der Unterseite kennzeichnet den niedrigsten Punkt beim exzentrischen Prozessanschluss.
3 Hinweisschild "Oben" kennzeichnet welche Seite oben ist
4 Gerät entsprechend den Hygienerichtlinien neigen. Gefälle: ca. 2 % oder 21 mm/m (0.24 in/feet)
Befestigung mit Rohrschellen bei Hygieneanschlüssen
Es besteht aus prozesstechnischer Sicht keine Notwendigkeit den Sensor zusätzlich zu befestigen. Ist
aus installationstechnischen Gründen eine zusätzliche Abstützung trotzdem notwendig, sind die
nachfolgenden Abmessungen zu beachten.
Rohrschelle mit Dämmeinlage zwischen Clamp und Messinstrument verwenden
Einbaulage Empfehlung
2)
Ausnahme:
A0015590
(→  41)
A0015592
1
3
4
A0016585
41
